Campbell Hausfeld HV2000 Series User Manual

Aviso: Puede colocar la pistola sobre
la turbina cuando no la esté utilizan-
do. (Figura 7).
Nota: Vea las instrucciones para
rociar en el manual de la pistola pul-
verizadora.
20 Sp
Manual de Instrucciones & Lista de Repuestos
4. Si requiere usar un cordón de
extensión, sólo use un cordón de
extensión con 3 alambres que
tenga la misma configuración al de
la unidad, incluyendo el terminal
redondo para conexión a tierra.
Cerciórese de conectar el cordón de
extensión a un tomacorrientes
conectado a tierra adecuadamente.
5. Cuando utilice un cordón de exten-
sión, cerciórse de que éste esté en
buenas condiciones y cumpla las
especificaciones estipuladas en la
tabla a continuación. Si requiere
usar un cordón de extensión, éste
debe cumplir las siguientes estipu-
laciones (Vea la Tabla 1)
Figura 4
Figura 6
Figura 5
Figura 7
Ensamblaje
Figura 3
Interruptor
Conecte la
manguera
Conecte la manguera
a la pistola
Conector de
mangueras
Cordón de 7,6m . . Calibre 10,12, ó 14
Cordón de 15,2m . . . . . Calibre10 ó 12
Cordón de 30,5m . . . . . . . . Calibre 10
Requirsitos de los Cordones de Extensión
Tabla 1
Seguridad General
(Continuación)
Model HV2000
1. Remove thumbscrew.
CLEANING THE AIR FILTER
• If using latex (water-based)
coatings, use mild soapy water
to clean filter. Remove excess
water with a soft cloth. Allow to
dry flat before reinstalling filter.
• Replace filter if built-up with
paint, or if using oil-based (sol-
vent-based) coatings.
Do not attempt to
clean with mineral
spirits or other solvent.
For Information About
This Product
Call 1-800-626-4401
5
HV1000, HV1500 and HV2000 series

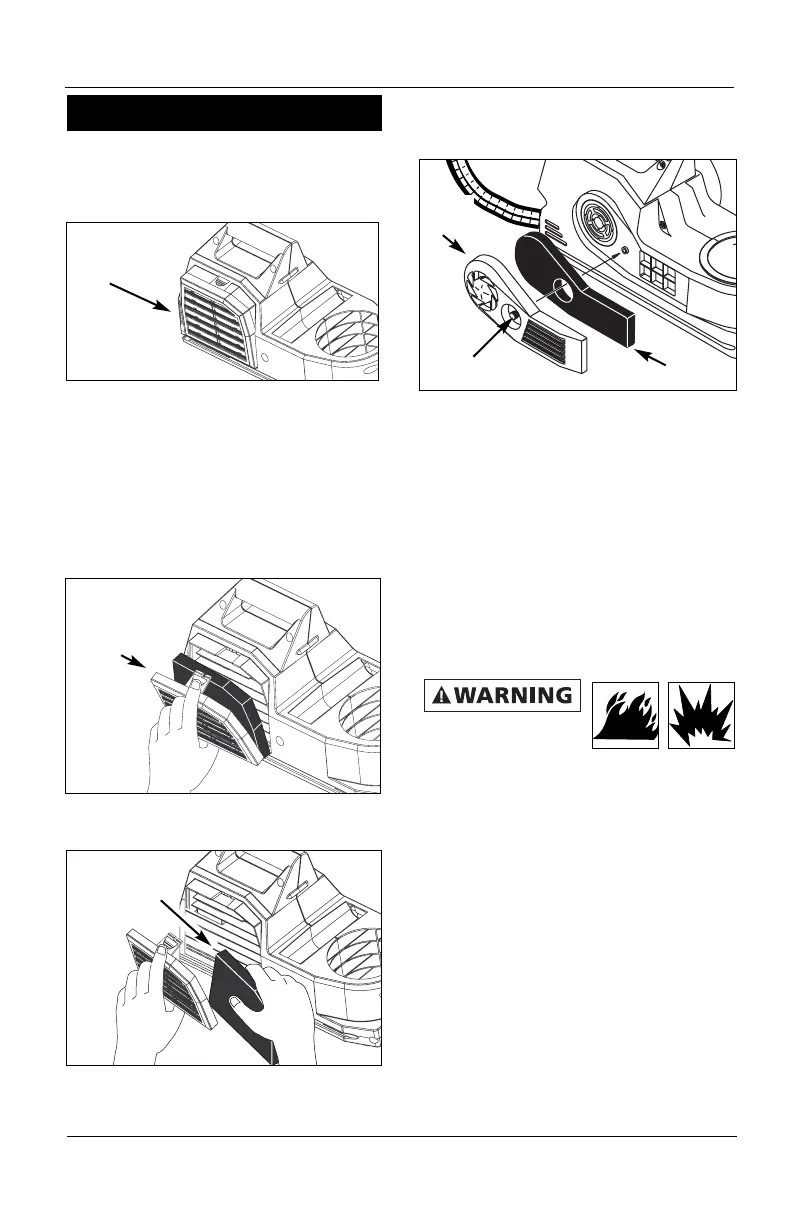

Maintenance
Be sure the air filter is clean. A dirty air
filter restricts air flow and can cause
the motor to overheat.
IMPORTANT: Keep the unit at the
maximum distance from the spray
area to extend filter life.
REMOVING THE AIR FILTER
Models HV1000 and HV1500
Figure 10
Figure 8
Figure 11
Figure 9
www.campbellhausfeld.com
Pull filter
grill off
to reveal
filter
Remove
filter for
cleaning
Filter located
behind filter
grill
Thumbscrew
Filter
Filter
grill

Campbell Hausfeld HV2000 Series Specifications

General

Brand	Campbell Hausfeld
Model	HV2000 Series
Category	Paint Sprayer
Language	English
