Campbell Hausfeld WG3000 User Manual

40 Sp
5
2
34
36
37
6
4
30
29
28
28
26
25
24
27
18
22
21
17
20
19
23
1
40
39
44
**
1 Soplete de servicio – Universal WC600900AJ 1
2 Cuerpo, parte delantera y
posterior del soplete WC600201AV 1
3 Presilla sujetadora (no se muestra) WC600003AV 1
4 Juego de punta de contacto WT502100AJ 1
5 Perilla de gatillo WC600202AV 1
6 Resorte de contacto del soplete WC600203AV 1
7a Abrazadera de trabajo, todas excepto
el WG3000 (no incluye cordón) WC100000AV 1
7b Abrazadera de trabajo, WG3000
(no incluye cordón) WC100100AV 1
8 Cable de soldadura 6 mm
2
(6 pies) ❋ 1
9 Perilla de velocidad del cable WC400201AV 1
10 Tablerode control de velocidad WC402900AV 1
11 Interruptor de calor WC400300AV 2
12 Interruptor Encendido/Apagado WC400000AV 1
13 Calcomanía de seguridad (1 de 2) DK670000AV 1
14 Calcomanía de seguridad (2 de 2) DK670001AV 1
15 Asa WC301800AV 1
16 Cordón de alimentación
14-3 AWG 1,83 m (6 pies) tipo SJT ❋ 1
17 Huso de la bobina WC500300AV 1
18 Tornillos de metal de cabeza
troncocónica No.10-32 x 0,5 pulg. ❋ 2
19 Cable Vea la Tabla 1
20 Adaptador de la bobina WC500200AV 1
21 Resorte de la bobina WC500101AV 1
22 Cubo de seguridad de la bobina WC500100AV 1
23 Ensamblaje de plataforma de mando
(incluye Núm. 24-30) WC500000AV 1
24 Resorte de tensión WC500003AV 1
25 Tornillo de tensión WC500002AV 1
26 Rodillo, 0,6-0,9mm (0,024 – 0,035 pulgadas) WC500001AV 1
No de No De
Ref. Descripción Componente Cant
Modelo WG2040, WG2044,
WG2045, WG3000
27 Cubierta del rodillo WC500004AV 1
28 Tornillo de cabeza troncocónica
No. 8-36 x 1,5 pulg. ❋ 3
29 Brazo oscilante WC500005AV 1
30 Rodillo del brazo oscilante WC500007AV 1
31 Anclaje WC102000AV 2
32 Tornillo de la máquina M6-1.0 x 25mm ❋ 2
33 Tapas del asa WC301802AV 2
34 Revestimiento, coated metal WC600208AV 1
35 Base del cilindro WC704700AV 1
36 Tapa de polaridad (roja) WC704000AV 1
37 Tapa de polaridad (negra) WC704100AV 1
38 Aro del soplete WC600009AV 1
39 Cuerpo de la válvula WC600204AV 1
40 Extensión con difusor WC600701AV 1
41 Púas de la manguera (externas) WC802300AV 1
42 Púas de la manguera (internas) WC802400AV 1
43 Regulador (no se muestra) WC802500AV 1
44 Elemento guía aislante WC600305AV 1
45 Correa de la botella de gas WC802000AV 1
46 Protector de gas ▲ WC802200AV 1
47 Careta de mano sin lente ▲ WC801300AV 1
48 Lente para careta de mano ▲ WC801100AV 1
49 Casco de soldar ▲ WT100500AV ✜
50 Cepillo/martillo de limpiar ▲ WC803000AV 1
51 Kit de soldadura para aluminio ▲ WT253000AV ✜
(incluye forro deTeflon
®
para cable, rodillo de alimentación
de ranura lisa, y 4 puntas de contacto de aluminio para
cable.030” {0.8mm})
❋ Artículo de ferretería estándar disponible en
ferreterías o tiendas de productos de soldadura locales.
▲ No se muestra
✜ Accesorio opcional vendido por separado
No de No De
Ref. Descripción Componente Cant
**BOQUILLAS DE CONTACTO OPCIONALES
Tamaño (Incluye ctd. 4)
mm in. Número de la pieza
0,6 0,024 WT501200AJ
0,8 0,030 WT501300AJ
0,9 0,035 WT501400AJ
Soldadora Por Arco Con Alimentación de Cable
7
8
11
12
13, 14
45
16
41, 42
38
15
32
33
9, 10
Dentro

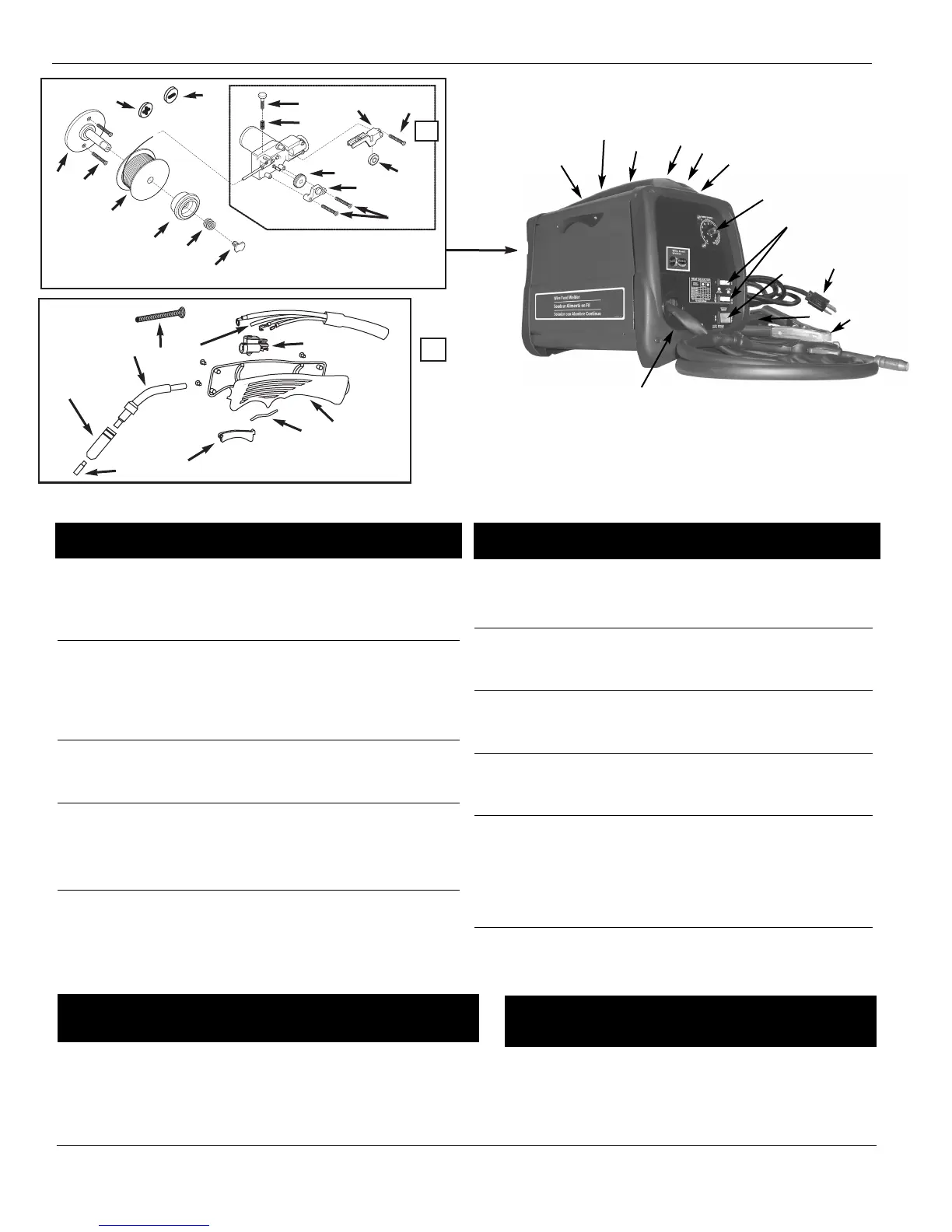

Figura 20 - Piezas de Repuesto
ALAMBRE OPCIONAL
Nº de pieza Nº de pieza
Tipo Descripción (2 libras) (10 libras)
Fundente E71T-GS 0,030” WE200001AV WE201000AV
Fundente E71T-GS 0,035” WE200501AV WE201500AV
MIG ER70S6 0,024” WE300001AV WE301500AV
MIG ER70S6 0,030” WE300501AV WE302000AV
MIG ER70S6 0,035” WE301001AV WE302500AV
MIG de aluminio ER5356 0,030” WE303001AV (1 lb) N/A
