CAMSO UTV 4S1 - Rear Track System Installation: Finalizing Mount; Installing Shims, Bolts, and Wheel Spacers

Page 10
©2020 Camso inc.

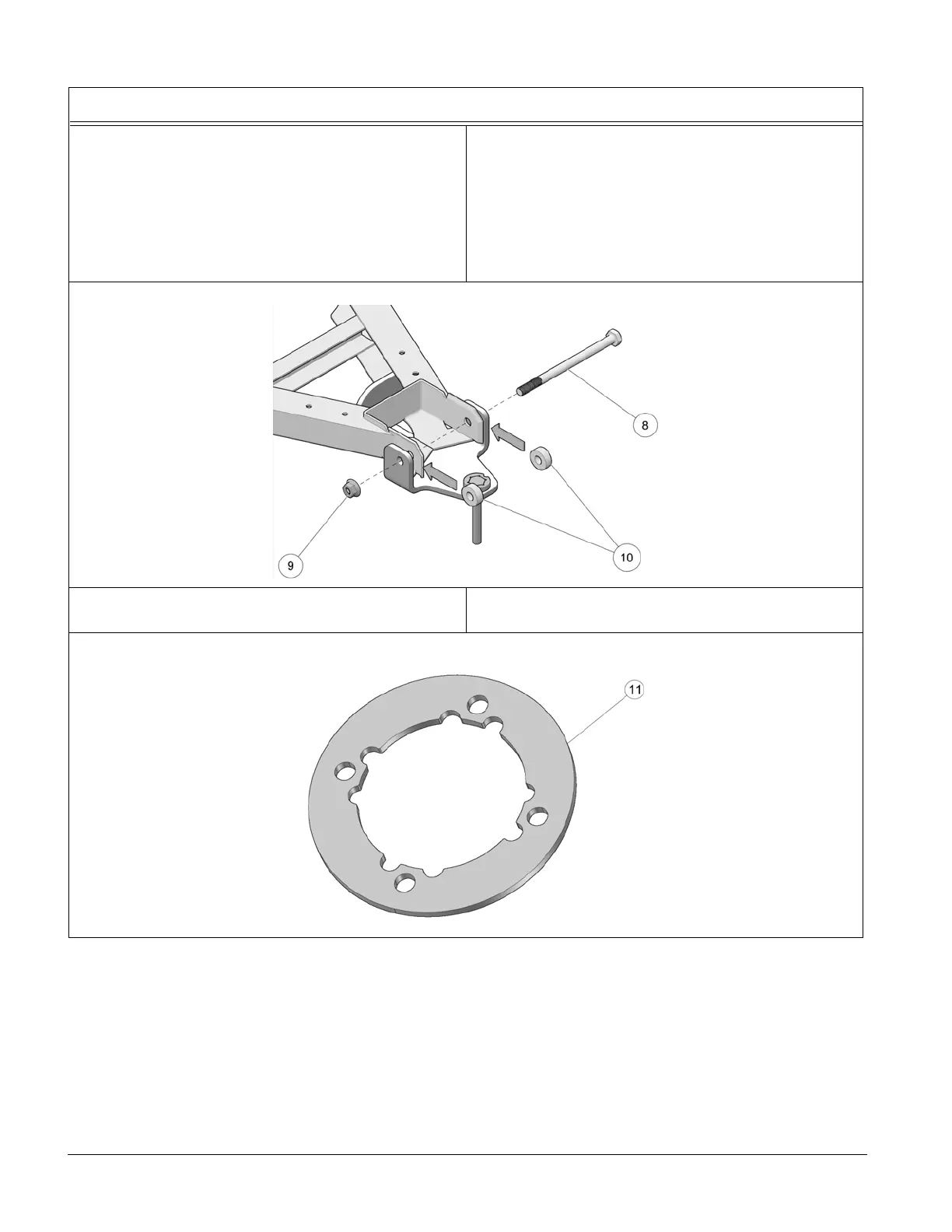

7. Install shims (10) between anchor bracket and
suspension arm as illustrated below. Insert the
new M10x150 mm bolt (8) in the anchor bracket,
through the shims (10), lower suspension arm
and wheel hub. Secure assembly using the new
M10 nut (9) provided. Tighten bolt to 50 N•m [37
lb•ft]. See Figure 11.
7. Installer les cales (10) entre l’ancrage de
suspension et le bras de suspension. Insérer le
nouveau boulon M10x150 mm (8) à travers
l’ancrage, les cales (10), le bras de suspension
inférieur et le moyeu de roue. Fixer
l’assemblage en utilisant le nouvel écrou (9)
fourni. Serrer le boulon à un couple de 50 N•m
[37 lb•pi]. Voir la Figure 11
.
Figure 11
8. Install wheel spacers (11) on rear hubs. Refer to
Figure 12.
8. Installer les espaceurs d’essieu (11) sur les
moyeux arrière. Voir la Figure 12.
Figure 12
Installation Guidelines / Directives d’installation
