CAMSO UTV 4S1 - Rear Track System Installation: Bracket Mounting; Decoupling Arm and Installing Anchor Bracket

Page 9

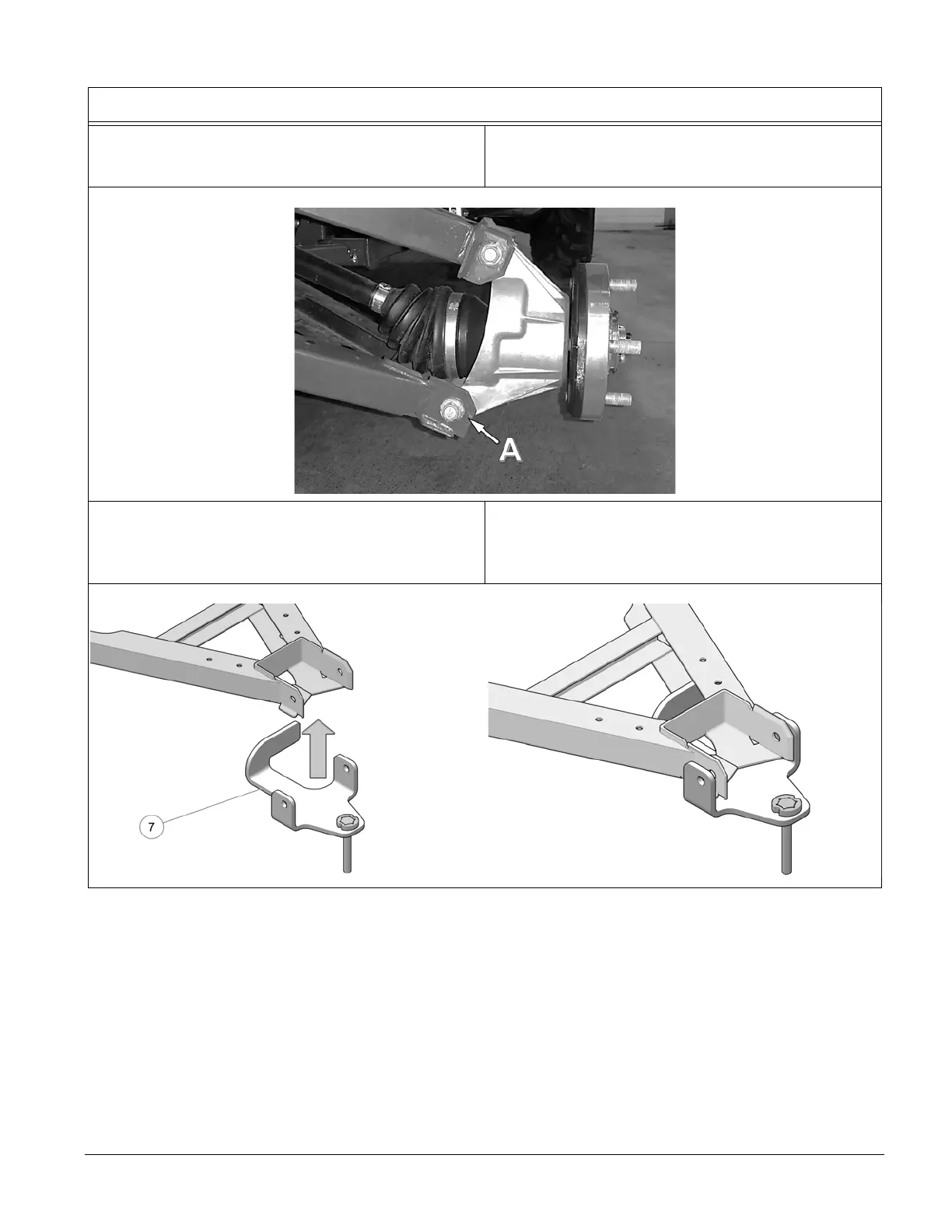

5. Loosen and remove flange bolt (A) to decouple
lower suspension arm from wheel hub. See
Figure 9.
5. Dévisser le boulon (A) qui relie le bras inférieur
de suspension au moyeu de roue. Figure 9.
Figure 9
6. Install the anchor bracket (7) under the
suspension arm. Make sure to hook the
bracket’s back end inside the a-arm. See Figure
10.
6. Placer l’ancrage de suspension (7) sous le bras
de suspension. S’assurer d’installer la queue de
l’ancrage à l’intérieur du bras de suspension.
Voir la Figure 10.
Figure 10
Installation Guidelines / Directives d’installation
