Page 17
IMPORTANT

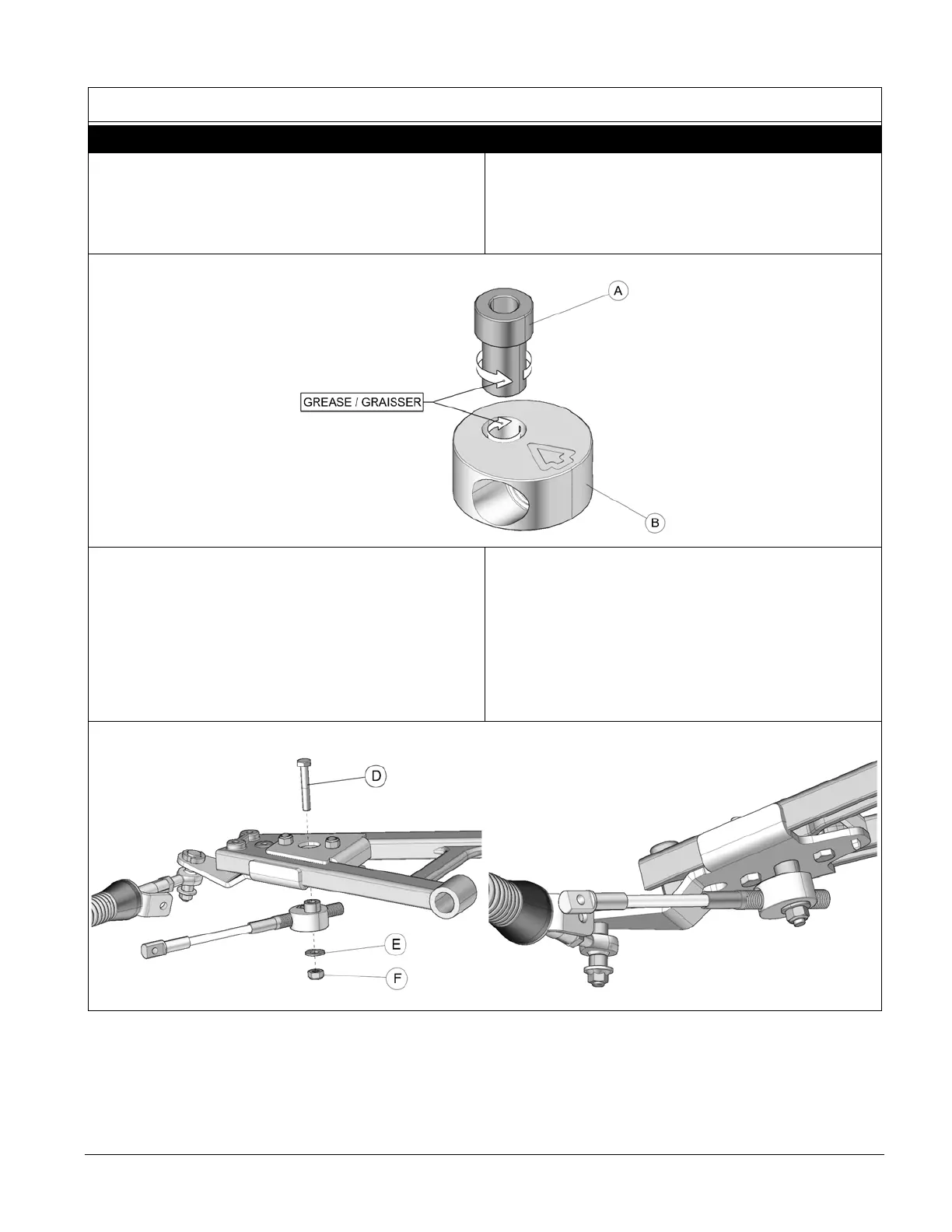

11. Apply grease evenly all around step spacer
bushing (A) and in hole of aluminum disk (B)
when assembling these parts together. See
Figure 24.
11. À l’assemblage les bagues espaceurs (A)
doivent être graissées. Appliquer une couche de
graisse uniforme sur toute la circonférence de la
bague espaceur et dans le logement de
l’extrémité en aluminium (B). Voir la Figure 24.
Figure 24
12. Position aluminum disk of steering limiter
assembly under bolt (D) previously inserted in
step 5. Slide the assembly over the bolt and use
washer (E) and nut (F) to secure the assembly
to the anchor bracket. Tighten nut to 50 N•m
[37 lb•ft]. Refer to Figure 25.
NOTE: Make sure arrow on top of aluminum
disk points toward front of vehicle.
12. Positionner l’extrémité en aluminium du limiteur
de conduite au boulon (D) préalablement installé
à l’étape 5. Utiliser la rondelle (E) et l’écrou (F)
pour fixer le limiteur de conduite en place. Serrer
l’écrou à un couple de 50 N•m [37 lb•pi]. Voir la
Figure 25.
NOTE: La flèche sur l’extrémité ronde en
aluminium doit être en direction de
l’avant du véhicule.
Figure 25
Installation Guidelines / Directives d’installation
