PT-11
Instalação

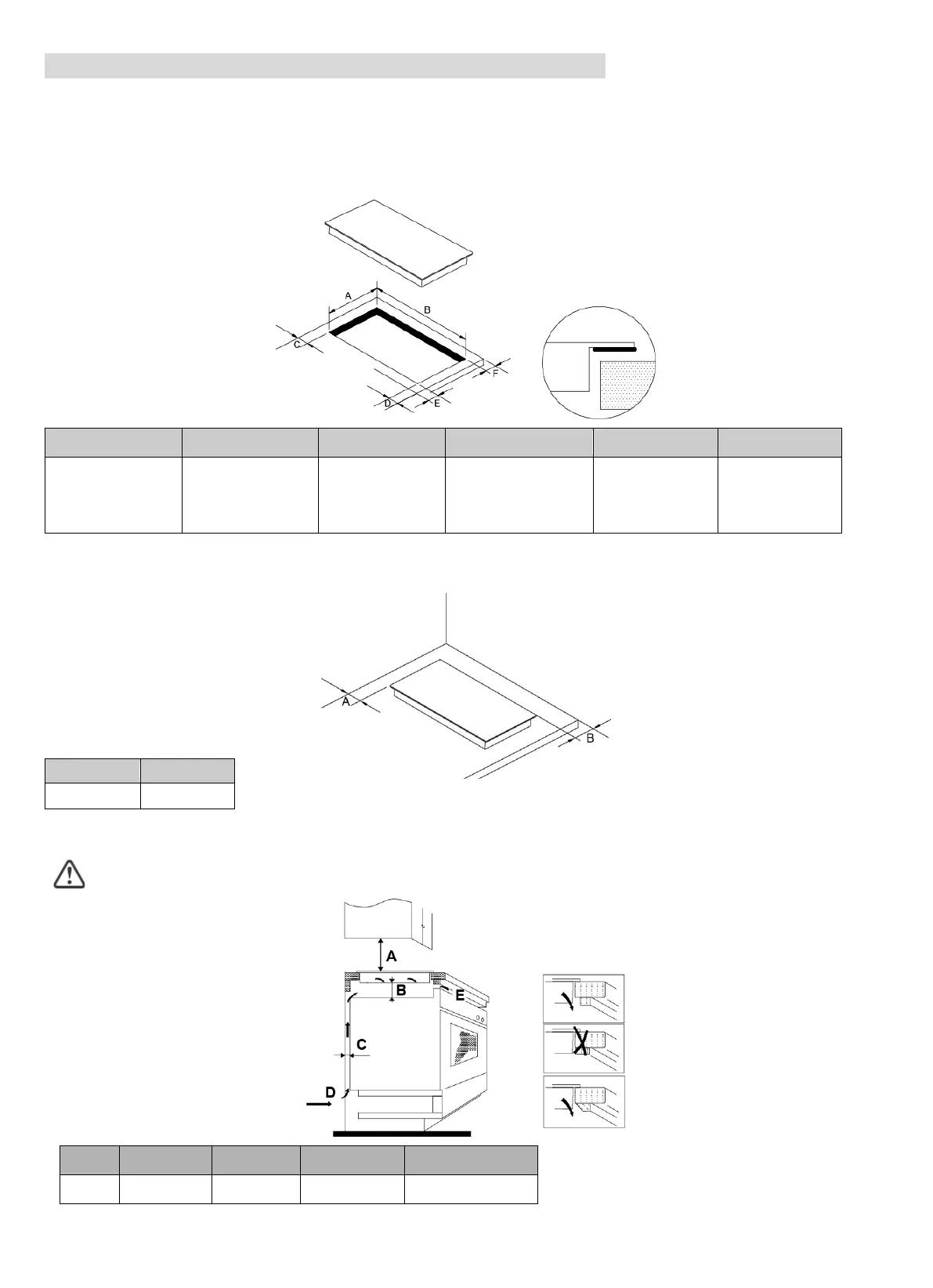

Seleção do equipamento de instalação
1. Cortar a superfície de trabalho de acordo com as medidas apresentadas no desenho.
Para instalação e utilização, deve ser deixado em volta do furo um espaço de 50mm.
Confirme se s espessura da superfície de trabalho é de, no mínimo, 30 mm. Selecione um material resistente ao calor para a superfície
de trabalho para evitar deformações provocadas pela radiação de calor da placa quente. Como apresentado abaixo:
A B C D E F
268+4
- 0 mm
490+4
-0 mm
50mm mini 50mm mini 50mm mini 50mm mini
2. A placa de vitrocerâmica pode ser usada sobre a bancada de um armário. A placa de vitrocerâmica deve ser colocada horizontalmente.
Como apresentado abaixo:
A B
50 mm mini 50 mm mini
Certifique-se sempre de que a placa de vitrocerâmica está bem ventilada e que a entrada e saída de ar não estão bloqueadas. Assegure-se
de que a placa de vitrocerâmica está em boas condições de funcionamento. Como apresentado abaixo
Nota: A distância de segurança entre a placa quente e o armário por cima da placa deve ser de,
no mínimo, 760 mm.
A (mm) B (mm) C (mm) D E
760 50 mini 30 mini Entrada de ar Saída de ar 10 mm
