Tabele A
Tipo di queimador
Ø recipiente
(cm)
AUX
SR
R
DC 4 kW MONO
10 - 18
12 - 22
16 - 26
16 - 26
Auxiliar
Semi-rápido
Rápido
Energia
(kW)
1,00
1,75
2,70
4,00
G20/20 mbar
(Metano)
95 l/h
167 l/h
257 l/h
381 l/h
G30/28-30 mbar
(LPG)
73 g/h
127 g/h
196 g/h
291 g/h
46 PT
2.3. ADAPTAÇÃO DA PLACA A DIFERENTES
TIPOS DE GÁS
Para adaptar a placa aos diferentes tipos de gás deverá executar as
operações que passamos a descrever em seguida:
• Desenrosque o injector e substitua-o por um que seja adequado ao
tipo de gás que vai ser utilizado (consulte a tabela dos tipos de gás.)
• remova as grelhas e os queimadores
• insira uma chave hexagonal (7 mm) no suporte do queimador
(Figura 7)
2.4. REGULAÇÃO DA ALTURA MÍNIMA
DA CHAMA
Se rodar o parafuso para a direita está a reduzir o fluxo de gás, e se o
rodar para a esquerda está a aumentá-lo. Ajuste o parafuso desta
forma até obter uma chama com uma altura aproximada de 3 a 4 mm
e, em seguida, volte a montar o botão de comando.
Depois de ter regulado a placa para o tipo de gás que vai ser utilizado,
substitua a placa de características antiga, com os dados relativos ao
gás para que a placa estava preparada, pela placa adequada ao tipo
de gás para que a placa foi regulada (esta placa é fornecida com a
placa).
Servindo-se de uma chave de fendas pequena, pode ajustar a
posição do parafuso da forma indicada na Figura 9.
Sempre que o gás disponível for o gás GPL (gás de garrafa), o
parafuso de regulação da chama piloto tem de ser rodado (para a
direita) até prender.
Depois de acender os queimadores, rode o botão de comando para a
posição correspondente ao mínimo e remova o botão da placa (basta
aplicar uma pressão ligeira).
Aviso: Se cheirar a gás perto deste equipamento, desligue a
alimentação de gás do equipamento e contacte directamente o
técnico. Não procure a fuga com uma chama viva.
IMPORTANTE: faça uma verificação final de fugas nas ligações
dos tubos utilizando uma saponária. Nunca utilize uma chama.
Igualmente, certifique-se que o tubo flexível não está em
contacto com uma peça móvel do armário (por exemplo, gaveta)
e que não está situado onde possa ser danificado.
Para evitar danos potenciais na placa, execute a instalação seguindo
esta sequência (figura 6):
A: Adaptador cilíndrico macho 1/2,
B:Junta 1/2,
2)Aperte as justas com as chaves, recordando que deve colocar
os tubos em posição.
3) Ligue o encaixe C na alimentação de gás utilizando um tubo
rígido de cobre ou um tubo de aço flexível.
1) Tal como é ilustrado, monte as peças pela sequência:
C: Adaptador cónico-cilíndrico fêmea de gás 1/2 ou
cilíndricocilíndrico
3.1. COMO UTILIZAR O QUEIMADOR DE GÁS
Para ligar os queimadores, aproxime um fósforo acesso do queimador,
empurre o botão de comando para dentro e rode-o para a esquerda.
Se os queimadores não tiverem sido utilizados durante alguns dias,
espere alguns segundos antes de acender o queimador, para permitir a
evacuação de ar que se tenha acumulado nos canos.
Se a sua placa dispuser de um isqueiro electrónico, proceda da seguinte
forma:
empurre o botão de comando para dentro e rode-o para a esquerda, para
a posição com o símbolo do isqueiro.
ligue o queimador, premindo o botão com o símbolo da faísca.
Se a sua placa estiver equipada com ignição electrónica só tem de
empurrar o botão de comando para dentro e de o rodar até ao símbolo de
ignição
Se o queimador não se acender em 5 segundos, rode o botão de
comando para a posição 0 e repita a operação.
- Premir o botão de ignição do queimador utilizando um isqueiro e manter
o mesmo premido durante 5 segundos após a ignição.
Para assegurar os melhores resultados possíveis, deverá ter o cuidado
de ajustar o tamanho dos recipientes de fundo plano ao tamanho dos
queimadores de gás, conforme pode ver na tabela abaixo. Tabela A.
CONSELHOS GERAIS
Antes de ligar a placa a gás, deverá certificar-se de que os queimadores e
os espalhadores estão correctamente instalados.
O sistema de ignição (isqueiro) continuará a gerar faíscas enquanto o
botão de comando estiver a ser premido.
Advertência: Se não houver eletricidade no aparelho, deve ser usado um
isqueiro para acender o queimador;
ATENÇÃO:
No caso dos modelos com torneira de segurança (que corta a
alimentação de gás no caso de a chama se apagar acidentalmente), os
queimadores são acesos da forma descrita acima, sendo que, no entanto,
deve manter o botão de comando premido durante cerca de 5 a 6
segundos depois de o queimador estar aceso.
- Premir e rodar o botão no sentido anti-horário até ao símbolo de ignição,
Sempre que utilizar recipientes pequenos, regule o queimador de modo a
que a chama não saia pelos lados do recipiente. Nunca utilize recipientes
com um fundo concave ou convexo.
Trata-se de uma operação que só deve ser levada a cabo por um
técnico devidamente qualificado.
Se, com o passar do tempo, as torneiras do gás ficarem perras é
necessário lubrificá-las.
AVISO: Se um queimador se apagar acidentalmente, rode o botão
para a posição de desligado e espere pelo menos 1 minuto antes de o
voltar a tentar ligar.
3. UTILIZAÇÃO DA PLACA INSTRUÇÕES
PARA O UTILIZADOR
Esta placa só pode ser utilizada para o fim para que foi concebida, ou seja,
para uma utilização doméstica, sendo qualquer outra utilização
considerada imprópria e, por conseguinte, perigosa. O fabricante declina
toda e qualquer responsabilidade por danos decorrentes de uma
utilização imprópria da placa.
Se estiver a usar grelhas de ferro fundido; por baixo da grelha é
indicada a posição. Assegurar que a grelha exata é usada na posição
correta.

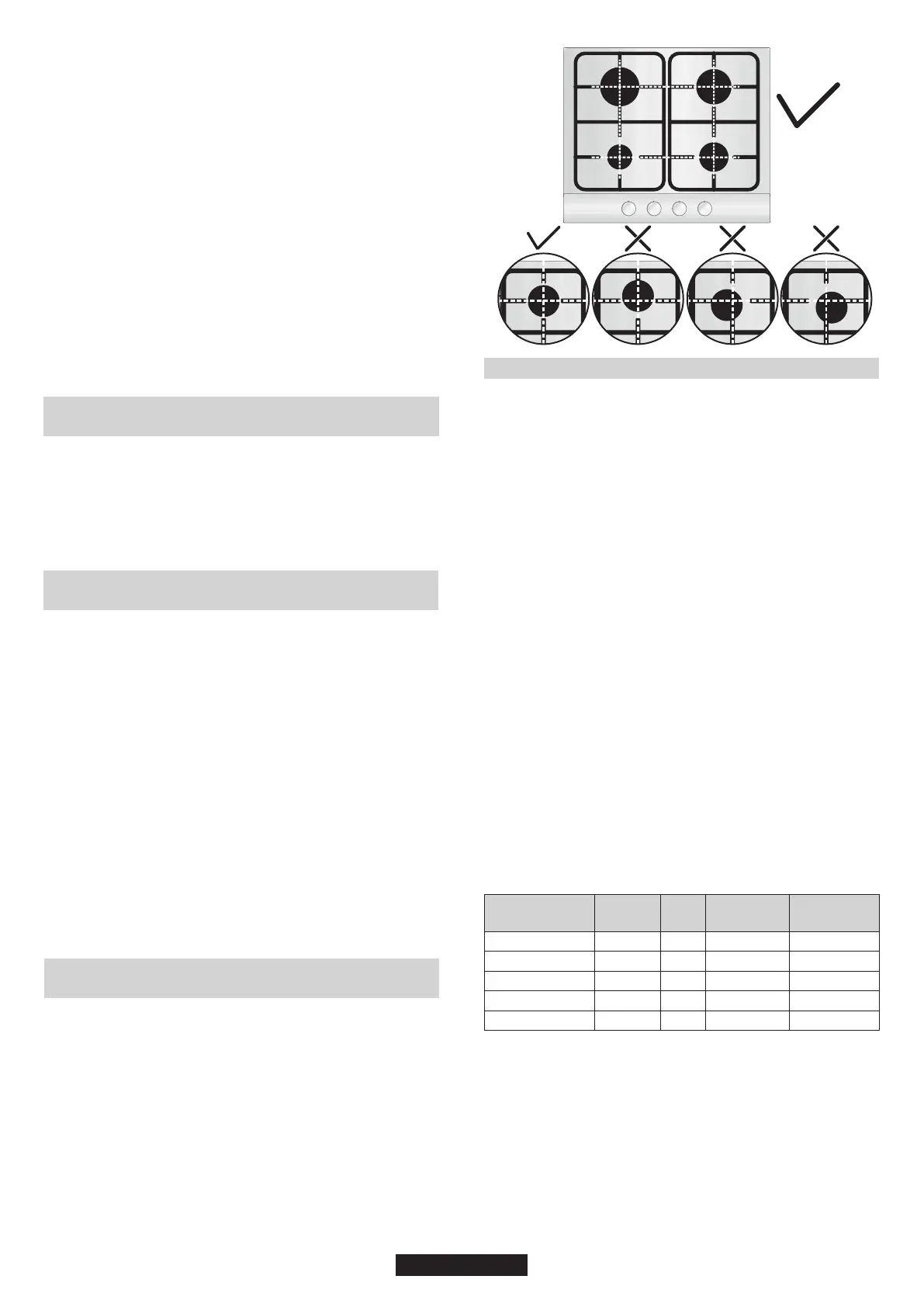

Antes de usar o queimador, assegurar que os contornos da grelha se
centram com o queimador como na figura abaixo.
UR
16 - 26
Ultra Rápido
3,50 334 l/h 255 g/h
