CZ-42
POZN.: Pro bezpečnost by mezera mezi
varnou deskou a jakoukoli skříňkou nad ní měla
být nejméně 760 mm.
3. Varnou desku připevněte k pracovní desce
pomocí čtyř držáků na spodní straně varné
desky. Polohu držáků lze nastavit podle
tloušťky horní strany.
Varování:
(1) Instalaci varné desky musí provést řádně
kvalifikovaná osoba. Máme své vlastní
kvalifikované řemeslníky. Nikdy se
nepokoušejte nainstalovat spotřebič sami.
(2) Varná deska se nesmí instalovat nad
chladničky, mrazničky, myčky nádobí ani
sušičky.
(3) Varnou desku je nutné nainstalovat tak, aby
bylo možné optimální vyzařování tepla.
(4) Stěna a plocha nad varnou deskou musí být
schopna odolat teplu.
(5) Aby se zabránilo případnému poškození,
musí být sendvičová vrstva a lepidlo odolné
vůči teplu.
4. Připojení k přívodu napájení
Zásuvka musí být připojena v souladu s
příslušnou normou k jednopólovému jističi.
Způsob připojení je znázorněn na obrázku 3.
Napětí
Připojení vodičů
380–415V 3N~
Černá Hnědá
Modrá
žlutá/zelená
220–240V~
Černá a hnědá
Modrá
žlutá/zelená
Obrázek (3)
Je-li kabel poškozen nebo je třeba jej vyměnit,
musí to provést poprodejní technik s využitím
vhodných nástrojů, aby se předešlo nehodám.
Je-li spotřebič připojen přímo k elektrické síti,
musí být nainstalován vícepólový jistič s
minimálním mezerou 3 mm mezi kontakty.
Instalační technik musí zajistit provedení
správného elektrického připojení v souladu s
bezpečnostními předpisy.
Kabel nesmí být nikde ohnutý ani stlačený.
Musí se pravidelně kontrolovat a smí ho
vyměnit pouze řádně kvalifikovaná osoba.

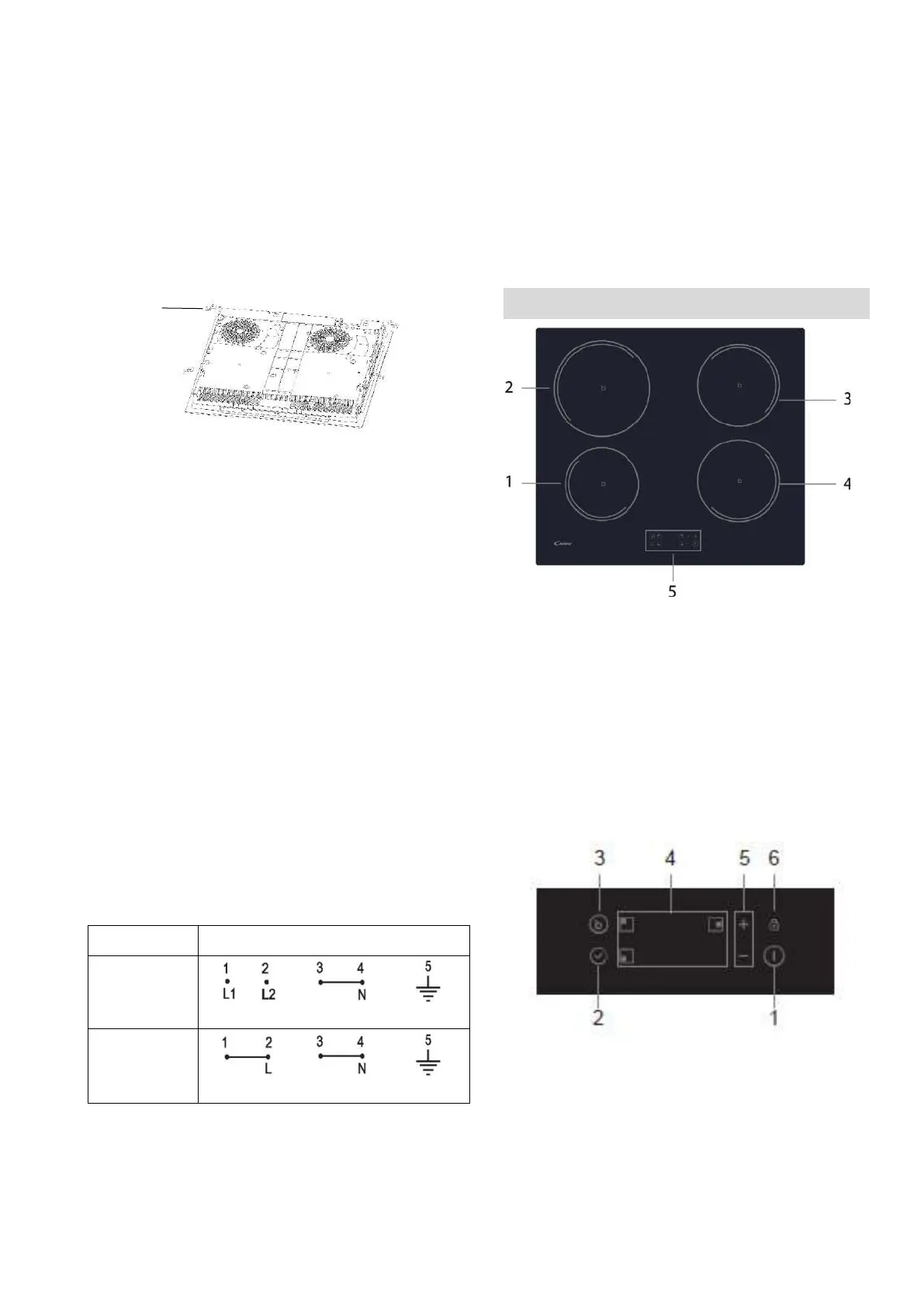

Schéma indukční varné desky:
1. Zóna max.
1300 / 1500W
4. Zóna max.
1800 / 2000W
2. Zóna max.
2300 / 2600W
5. Skleněná deska
3. Zóna max.
1800 / 2000W
6. Ovládání ovládacího
panelu
Schematický diagram ovládacího panelu
1. Ovladač ON/OFF
(Zap/Vyp)
4. Ovladače volby varné zóny
2. Ovladač
časovače
5. Tlačítko regulace
napájení/časovače
3. Boost
6. Ovladač zablokování tlačítek
Držák
