EN-7
RU-6
RU-6
Примечание. Для обеспечения безопасности
зазор между варочной панелью и любым
шкафом над ней должен составлять не менее
760 мм.
3.
Закрепите панель на рабочей поверхности с
помощью четырех кронштейнов на основании
панели. Положение кронштейнов можно
регулировать в зависимости от толщины верха.
Предупреждения
1) Установка индукционной варочной панели
должна осуществляться квалифицированным
специалистом. В нашей компании имеются
квалифицированные специалисты по установке.
Никогда не пытайтесь установить устройство
самостоятельно.
2) Не допускается установка индукционной
варочной панели над холодильниками,
морозильными камерами, посудомоечными
машинами или сушилками.
3) Индукционная варочная панель должна быть
установлена с обеспечением оптимального
излучения тепла.
4) Стена и область над варочной панелью должны
выдерживать нагрев.
5) Во избежание повреждений материал
столешницы (покрытие, клей, основа) должен
быть термостойким.
4.
Подключение к электропроводке
Розетка должна быть подключена согласно
соответствующему стандарту к однополюсному
выключателю. Схема подключения показана на
рисунке 3.
Напряжение
Подключение проводов
380-415V 3N
~
Черный или
коричневый
Синий
Жёлтый/зелёный
220-240
~
Черный и
коричневый
Синий
Жёлтый/зелёный
(Рисунок 3)
В случае повреждения кабеля или необходимости
его замены обратитесь к специалистам сервисного
центра во избежание несчастного случая.
Если прибор подключается непосредственно к
электрической сети, необходимо установить
автоматический выключатель, расстояние между
контактами в котором должно быть не меньше 3 мм.
Лицо, проводящее подключение, должно
удостовериться в том, что все работы выполнены в
строгом соответствии с положениями действующих
норм.
Кабель питания не должен перегибаться и не должен
пережиматься.
Кабель необходимо регулярно проверять. Заменять
его должен только специалист, имеющий
достаточную квалификацию.

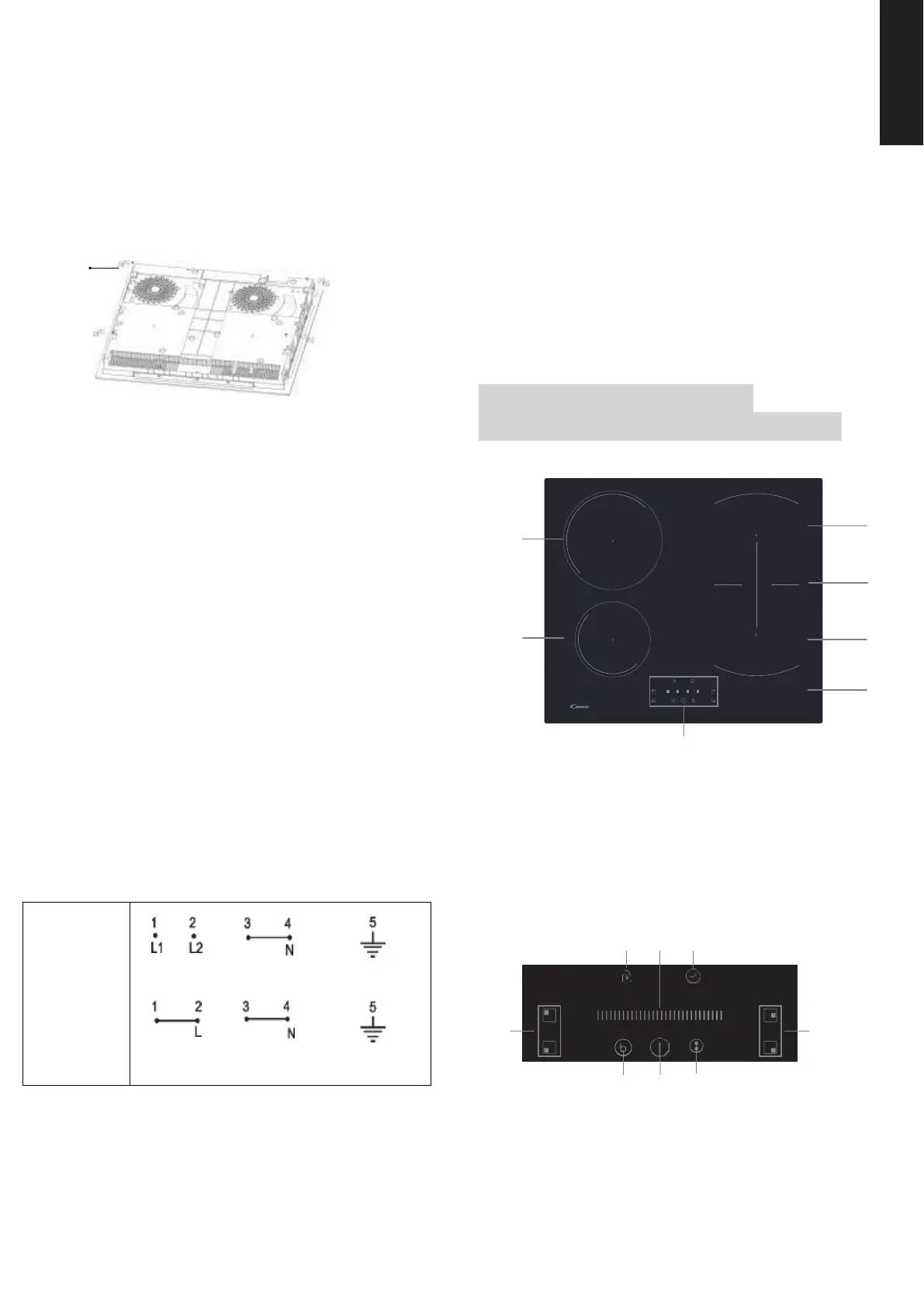

Схема индукционной
варочной поверхности
1. Зона с макс. мощностью
1400 Вт / 1500 Вт
2. Зона с макс. мощностью
2400 Вт / 2600 Вт
3. Зона с макс. мощностью
3000 Вт / 3600 Вт
4. Панель управления
5. Зона с макс. мощностью
1800 Вт / 2000 Вт
6. Зона с макс. мощностью
1800 Вт / 2000 Вт
7. Стеклянная плита
Схема панели управления
1. Кнопка Вкл/Выкл
2. Кнопка управления
гибкими зонами
3. Режим повышенной
мощности
4. Кнопки выбора конфорки
5. Кнопка блокировки панели
управления
6. Таймер
7. Сенсорный ползунок для
установки мощности / таймера
Крепление
2
1
5
3
4
6
7
5
3
7
6
1
2
4
РУССКИЙ
