EN-7
PL-6
EN-6
UWAGA: ze względów bezpieczeństwa
odległość pomiędzy płytą a znajdującą się
nad nią szafką powinna wynosić co najmniej
760 mm.
3.

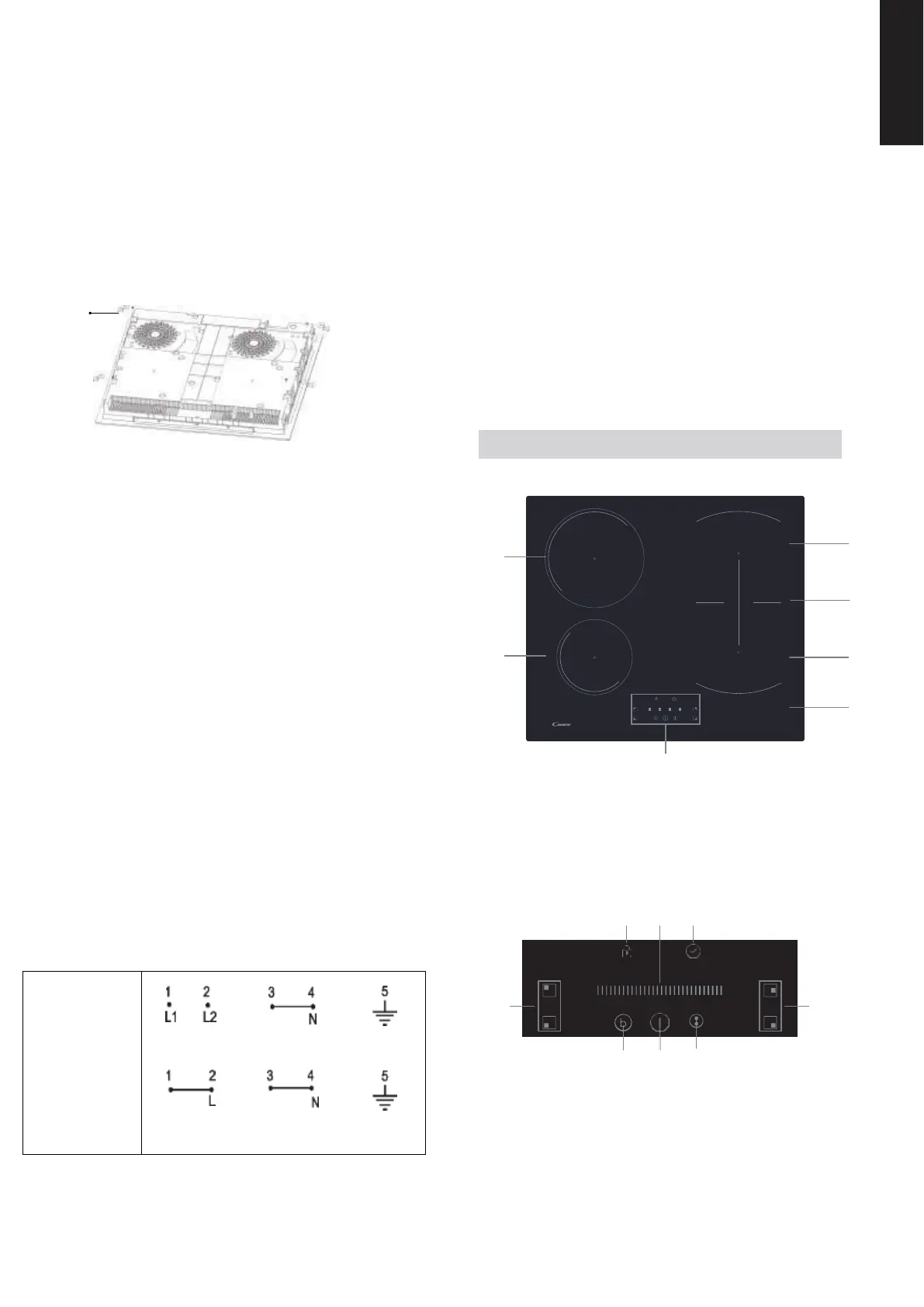

Przymocować płytę grzewczą do blatu
roboczego za pomocą czterech uchwytów
na podstawie płyty grzewczej. Położenie
wsporników można regulować w zależności
od grubości blatu.
Ostrzeżenia:
1) Płyta indukcyjna musi być zainstalowana
przez odpowiednio wykwalifikowaną osobę.
Dysponujemy własnymi wykwalifikowanymi
instalatorami. Nigdy nie należy próbować
samodzielnie instalować urządzenia.
2) Nie należy instalować płyty indukcyjnej nad
lodówkami, zamrażarkami, zmywarkami ani
suszarkami.
3) Płytę indukcyjną należy zainstalować w taki
sposób, aby umożliwić optymalny sposób
odprowadzenia ciepła.
4) Ściana i obszar nad płytą powinny mieć
odpowiednią wytrzymałość termiczną.
5) Aby uniknąć uszkodzeń, warstwa
sandwiczowa i klej powinny być odporne na
ciepło.
4.
Podłączenie do zasilania
Gniazdo powinno być podłączone do wyłącznika
jednobiegunowego zgodnie z odpowiednią
normą. Sposób połączenia pokazano na
Rysunku 3.
Napięcie
Połączenie przewodowe
380 415 V 3N
~
Czarno-
brązowy
Niebieski
Żółto-
zielony
220 240
~
Czarno-
brązowy
Niebieski
Żółto-
zielony
Rysunek (3)
Jeśli kabel jest uszkodzony lub wymaga
wymiany, w celu uniknięcia wypadków wymianę
taką powinien przeprowadzić serwisant
posprzedażny używając odpowiednich narzędzi.
Jeśli urządzenie jest podłączone bezpośrednio
do zasilania sieciowego, należy zainstalować
wielobiegunowy przerywacz obwodu o
minimalnej przerwie między stykami wynoszącej
3 mm.
Instalator musi zapewnić poprawne podłączenie
elektryczne i zgodność z przepisami
bezpieczeństwa.
Kabel nie może być zgięty ani ściśnięty.
Kabel musi podlegać regularnym sprawdzeniom i
wymianie, dokonywanej wyłącznie przez
odpowiednio wykwalifikowaną osobę.
Schemat płyty indukcyjnej:
1. Strefa maks. 1200/1500 W
2. Strefa maks. 2400/2600 W
3. Strefa maks. 3000 W/3600 W
4. Panel sterowania
5. Strefa maks. 1800W/2000 W
6. Strefa maks. 1800W/2000 W
7. Płyta szklana
Rysunek schematyczny panelu sterowania
1. Przycisk
włączania/wyłączania
2. Przycisk strefy
elastycznej
3. Boost
4. Przyciski sterowania wyborem
strefy grzewczej
5. Przycisk blokady
6. Przycisk regulatora czasowego
7. Sterowanie dotykowe suwakiem
regulacji mocy/czasu
Wspornik
2
1
5
3
4
6
7
5
3
7
6
1
2
4
POLSKI
