caprari E4XE Series - Manutenzione

I
5Caprari S.p.A.
E4XE
1
Apparecchiatura elettrica
Corredo di giunzione
Motore sommerso
2
3

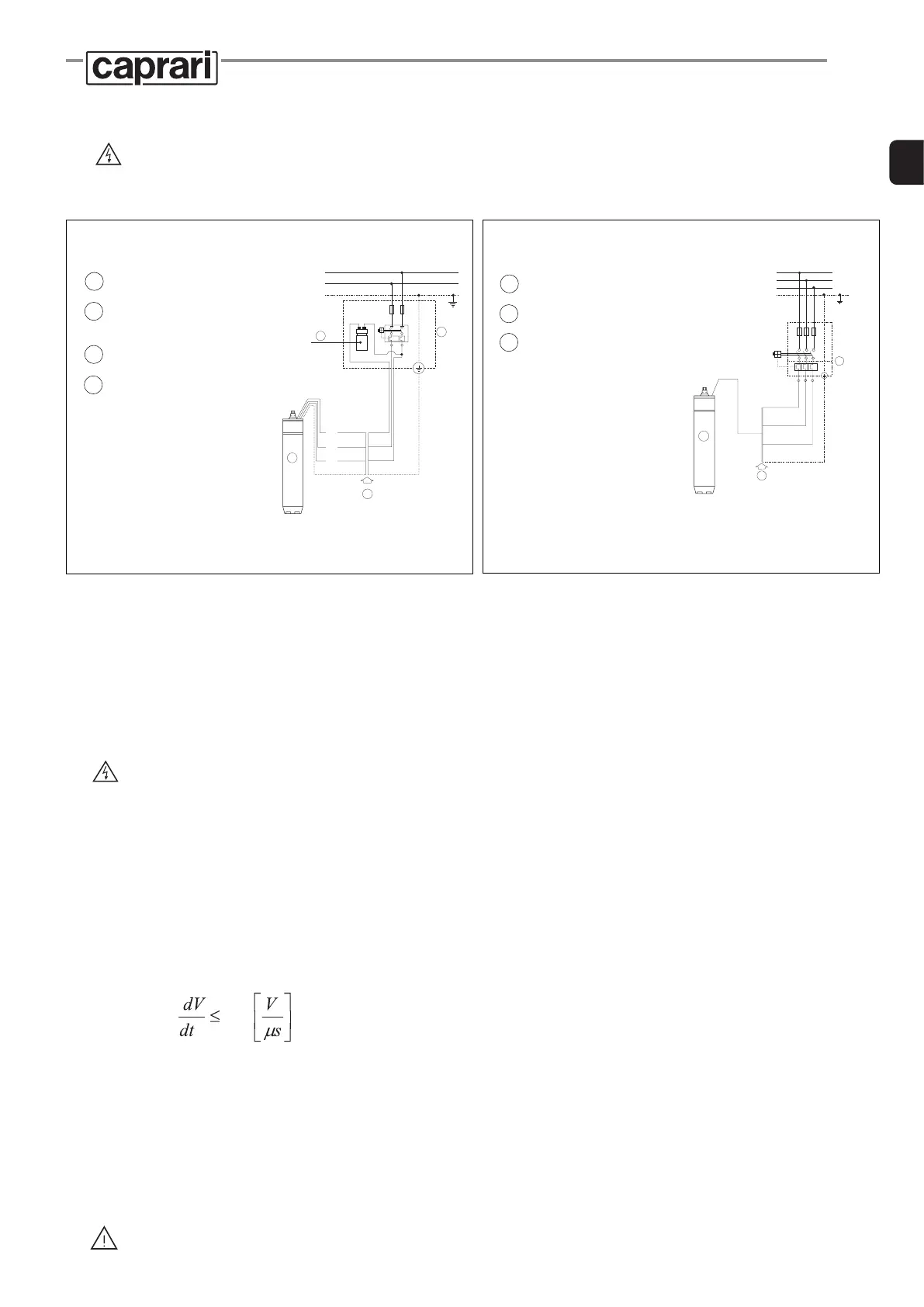

SCHEMA DI COLLEGAMENTO PER MOTORI MONOFASE
Con condensatore esterno permanentemente inserito
2
3
1
4
SCHEMA DI COLLEGAMENTO PER MOTORI TRIFASE
3
2
1
NB.: Gli schemi funzionali vengono forniti a
corredo dell'apparecchiatura elettrica di
comando
6 USO E GESTIONE:
6.1 Avviamento:
Se l’elettropompa non si avvia, evitare ripetuti tentativi che potrebbero solo danneggiarla. Individuare e rimuovere la causa della disfunzione.
Se viene utilizzato un sistema di avviamento non diretto il transitorio di avviamento deve essere breve e comunque non durare mai più di qualche
secondo.
Il primo avviamento deve essere eseguito con saracinesca di intercettazione solo parzialmente aperta, per limitare al massimo l’eventuale
trascinamento di sabbia o limo. Nel caso in cui l’acqua si presenti torbida è necessario parzializzare ulteriormente la saracinesca, sino ad ottenere
l’erogazione di acqua con una quantità massima di sostanze solide non superiore a 150 gr/m
3
(150 parti/milione).
Con la pompa a regime, vericare che la corrente assorbita non si discosti sensibilmente a quella indicata sulla targhetta del motore, e che la
macchina funzioni regolarmente, portare l’elettropompa nelle condizioni di regime di massimo assorbimento e tarare l'intervento del relè termico:
abbassare a gradini il livello di taratura sino a far scattare il relè, posizionare quindi l’indice di taratura del relè sul minimo amperaggio di
non intervento.
ATTENZIONE Questa pompa è stata progettata per poter funzionare per lungo tempo anche in presenza di una elevata concentrazione di
sabbia. Per ottenere la massima afdabilità in presenza di motore monofase e pozzi con sabbia, specialmente se nuovi, è
fortemente consigliato l’uso del quadro di comando Caprari XPBox.
Se non viene utilizzato il quadro di comando XPBox, al primo avviamento mantenere accesa l’elettropompa nchè l’acqua
estratta non diventa limpida, agendo eventualmente sulla saracinesca di regolazione per trovare la portata più idonea alla
caratteristica del pozzo; se l’acqua non diventa limpida mantenere in funzione l’elettropompa per almeno 3÷6 ore.
Per il corretto collegamento del motore monofa-
se Caprari seguire lo schema riportato sul
motore stesso
Ilcorrettosensodirotazioneèantiorariovistolatosporgenzamotore
Apparecchiatura elettrica
Condensatore permanentemente
inserito
Corredo di giunzione
Motore sommerso
Marrone (condensatore)
Nero (comune)
Blu / grigio (marcia)
Ilcorrettosensodirotazioneèantiorariovistolatosporgenzamotore
4
A
B
C
3
1
2
A
B
C
Squilibriodifase(solopermotoritrifase).
Vericare l’assorbimento su ogni fase. L’eventuale squilibrio non deve superare il 5%.
Nel caso in cui si riscontrino valori superiori, che possono essere causati dal motore e/o dalla linea di alimentazione, vericare l’assorbimento
nelle altre due combinazioni di allacciamento motore-rete, facendo attenzione a non invertire il senso di rotazione. Il collegamento ottimale
sarà quello dove la differenza di assorbimento fra le fasi è minore. Da notare che se l’assorbimento più alto si riscontra sempre sulla stessa
fase della linea, la principale causa dello squilibrio e dovuta all’alimentazione della rete.
6.2 Conduzioneecontrolli:
Il numero massimo di avviamenti ammessi per il motore è riportato nella ‘Tabella motori’.
ATTENZIONE Per assicurare un regolare funzionamento eseguire controlli regolari almeno ogni 3 mesi oppure ogni 1000÷1500 ore di
funzionamento. E’ inoltre opportuno fare controllare ogni 6÷12 mesi l’efcenza di tutte le apparecchiature elettriche.
6.3 Manutenzione:
La manutenzione e l’eventuale riparazione del gruppo elettropompa devono essere eseguite da personale specializzato con
opportuna qualica e munito di adeguata attrezzatura e che abbia studiato ed inteso il contenuto di questo manuale e dell’eventuale
altra documentazione allegata al gruppo elettropompa.
Prescrizionigeneraliperl'usodiINVERTER
- Durante l'avviamento e/o l'utilizzo, la frequenza minima non deve essere inferiore a 30 Hz, mantenendo costante il rapporto tensione/frequenza
- Tempo rampa di accelerazione massimo 3 secondi.
- Tempo di decelerazione massimo equivalente al doppio del tempo massimo di accelerazione.
-Frequenzamassimadicommutazioneinverter≤5kHz.
Occorregarantireleseguenticondizionidifunzionamento:
Gradiente tensione
Condizionidarispettareindipendentementedallalunghezzadeicavidipotenza.
Nelcasodimalfunzionamentodiunaistallazionechepresentiunavviamentosoftstarteroinvertervericare,sepossibile,il
funzionamentodelgruppoelettropompacollegandolodirettamenteallarete(oconaltrodispositivo).
750
. e V
p
< 1000 V
