5

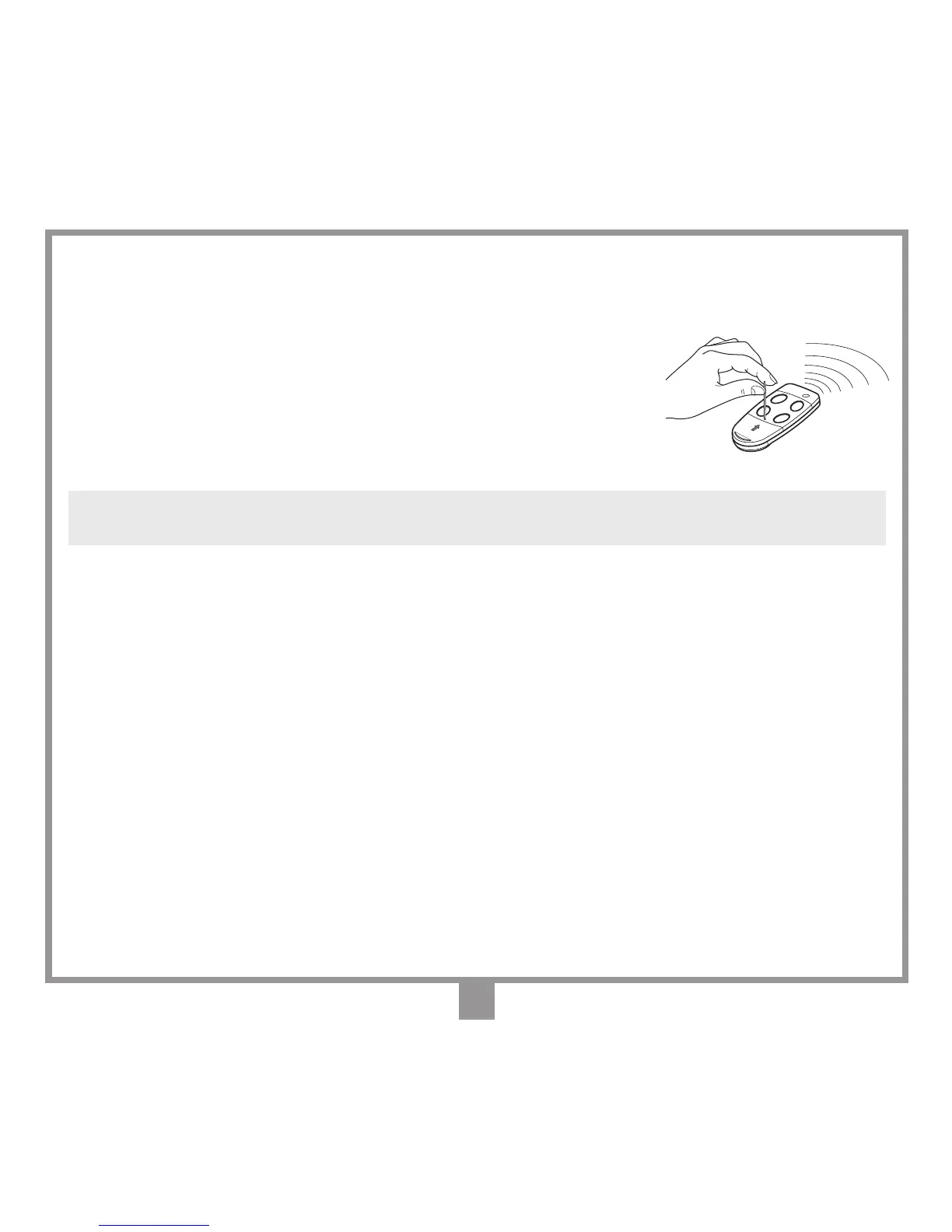

Funzione di blocco tasti
• Il trasmettitore ha la possibilità di inserire la funzione di blocco tasti, modalità che protegge l’apparecchio
da attivazioni casuali (involontarie):
- per attivare la funzione tenere premuto “MR” per 8 secondi nchè lampeggia
il led rosso; a questo punto per attuare un comando sarà necessario premere
tre volte consecutive il tasto voluto;
- per ripristinare la funzione standard tenere premuto “MR” per 8 secondi
nchè il led rosso lampeggia.
Ricevitori
Attenzione! Alimentare il ricevitore esclusivamente con un alimentatore di sicurezza. L'utilizzo di alimentatori
non di sicurezza può provocare pericolo.
Ricevitori in cassetta IP55 (fig. 6)
- Il ricevitore in cassetta è dotato di morsettiera a 14 vie (CS1120A) con collegamento elettrico:
- 12V ac/dc tra i morsetti 1-2 - 24V ac/dc tra i morsetti 1-3
Il ssaggio del ricevitore in cassetta viene eseguito servendosi della staffa "ssaggio rapido". La staffa viene
ssata alla parete con due tasselli (curare la messa in bolla). Eseguiti i collegamenti elettrici, il contenitore
viene inserito a scatto sulla stessa staffa. In caso di manutenzione è sufciente una pressione operata sulla
scatola, dal basso verso l'alto per ottenere lo sganciamento del contenitore.
Moduli di canale intercambiabili
Nel ricevitore in cassetta le funzioni sono indicate in serigraa sul circuito stampato; i moduli di canale
intercambiabili devono assumere unicamente la seguente congurazione:
- da 1 a 4 strips impulsive MCC4491R0
Ricevitori a scheda (g. 7)
Attenzione! La scheda va adeguatamente isolata dalle parti delle apparecchiature in cui viene incorporata
e che si trovano a tensione di rete.
- il ricevitore (CS1134) viene inserito direttamente nell'apparecchiatura predisposta a riceverlo con collega-
mento elettrico 24V ac/dc tra i pin 3-4.
