MEMORIZZAZIONE CODICE TX-TX
TRQ504
29-10-2013
DM0910
Description :
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
MR
A
MR
B
1
2
3
MEMORIZZAZIONE CODICE TX-TX
TXQ504C4
29-10-2013
DM0911
Description :
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
A
MEMORIZZAZIONE CODICE TX-TX
TXQ504C4
29-10-2013
DM0912
Description :
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
B
• Freischaltung neuer Sender über bereits gespeicherte Sender
Bei diesem Verfahren wird ein neuer Sender aus einer Fernposition mit Hilfe eines anderen, bereits in
der Anlage gespeicherten Senders freigeschaltet.
Da keine Empfänger vorhanden sein müssen, kann dieses Verfahren an jedem Ort entfernt von der
Anlage erfolgen (zum Beispiel im Verkaufspunkt Ihres Vertrauens).
Die Freischaltung für das "Schnellspeicherverfahren" wird auf dem festen Empfänger über das Einsetzen
oder Entfernen des Jumpers R.MEMO aktiviert oder deaktiviert (DIP S1 für der 1-Kanal-Empfänger :
• Jumper J3 R.MEMO eingesetzt: Schnellspeicherung freigeschaltet
• Jumper J3 R.MEMO entfernt: Schnellspeicherung gesperrt.

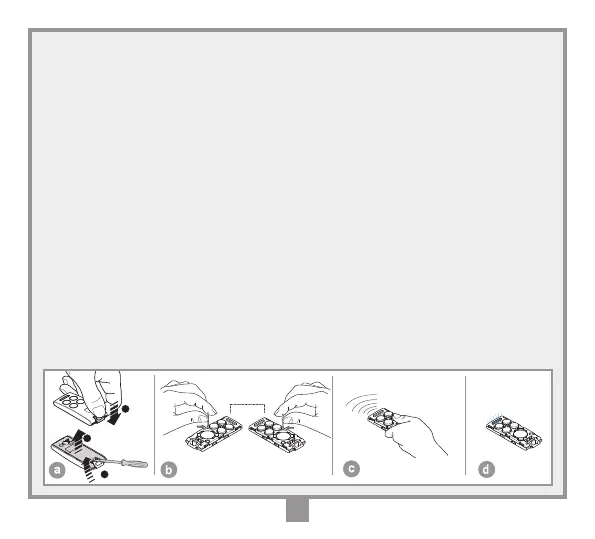

- Die obere Verschalung der zu speichernden Sender und des schon gespeicherten Senders mit einer
Hebelbewegung entfernen (siehe Abbildung, Detail a).
- Den schon auf dem Empfänger gespeicherten Sender A neben den neuen Sender B legen (Detail b).
- Mit einem geeigneten spitzen Gegenstand die Taste MR auf beiden Sendern drücken und loslassen
(hintereinander oder gleichzeitig).
- Die orangefarbenen Led der beiden Sender blinken langsam.
- Auf Sender A eine schon auf dem Empfänger aktivierte Kanaltaste drücken und dann loslassen (Detail c.)
- Die Led des neuen Senders B leuchtet nun ohne Unterbrechung für 3 Sekunden, um den erfolgten
Lernvorgang zu bestätigen (Detail d).
Der Sender B ist genau wie der Sender A für die Steuerung des Empfängers freigeschaltet.
