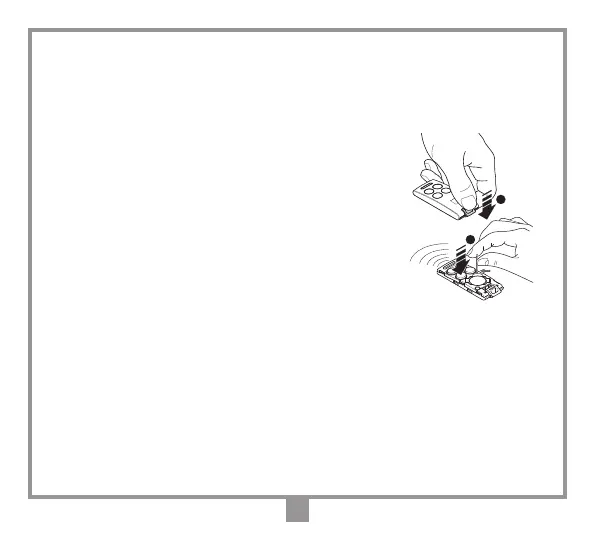

Trasmettitore
Il trasmettitore è precodificato e utilizza un circuito integrato programmato in fabbrica con un numero
identicativo unico per ogni trasmettitore; tutti i parametri necessari alla codica sono contenuti in
questo circuito integrato. Il trasmettitore possiede un meccanismo di auto-spegnimento dopo almeno
20 secondi di attivazione continuata (per limitare il consumo della batteria).
Funzione di blocco tasti
• Il trasmettitore ha la possibilità di inserire la funzione di blocco
tasti, modalità che protegge l’apparecchio da attivazioni casuali
(involontarie):
- per attivare la funzione tenere premuto “MR” per 8 secondi nchè
lampeggia il led arancione; a questo punto per attuare un comando
sarà necessario premere tre volte consecutive il tasto voluto;
- per ripristinare la funzione standard tenere premuto “MR” per 8
secondi nchè il led arancione lampeggia.
Trasmettitori bidirezionali
I trasmettitori bidirezionali sono dotati di segnalazione acustica per
conferma di avvenuta esecuzione comando e segnalazione visiva con LED rosso e verde indicando lo
stato dei relè nei ricevitori (verde aperto, rosso chiuso).
FISSAGGIO RICEVITORE IN CASSETTA IP55 (fig. 4)
Aprire i 4 fori di ssaggio come indicato in gura (dett. 2) utilizzando un cacciavite o un attrezzo analogo.
Tracciati i quattro punti di ssaggio a parete con l’ausilio della scatola, eseguire i fori (dett. 3-4). Fissare il
contenitore utilizzando quattro viti autolettanti M4,8 (dett. 5). Eseguito il ssaggio inserire i tappi di copertura
viti. Togliere i tappi di copertura pressatubi ed inserire i due pressatubi come indicato in dettaglio 6.
Collegamenti ricevitore (fig. 5/6)
RVQ504C1 / RVQ508C1
sono dotati di morsettiera a 6 vie, con alimentazione 230Vac tra i morsetti 1 e 2.
RVQ504C4 / RVQ508C4
sono dotati di morsettiera a 18 vie, con alimentazione 230Vac tra i morsetti 2 e 3.
