Modo 8: funzionamento Reverse con commutazione di
set e differenziale da ingresso digitale CO=8
Parametri fondamentali:
– set-point (St1);
– differenziale (P1).
Con questo Modo la variazione di stato dell’ingresso digi-
tale 1 (aperto/chiuso) non cambia il tipo di azione (sempre
Reverse) ma cambia il set ed il differenziale.
La regolazione è basata su St1 e il differenziale P1 quando
l’ingresso digitale è aperto ed St2 e il differenziale P2
quando l’ingresso digitale è chiuso.
Modo 9: funzionamento con 2 set-point, uno in Direct
e uno in Reverse CO=9
Parametri fondamentali:
– set-point 1 (St1);
– differenziale di St1 (P1) dell’azione Reverse;
– set-point 2 (St2);
– differenziale di St2 (P2) dell’azione Direct.
Questo Modo, operativo solo nelle versioni W e Z è simile
al Modo 3 (funzionamento con zona neutra), in quanto
metà uscite sono attive in Direct e metà in Reverse.
La sua particolarità è che non esiste alcun vincolo nel
posizionamento dei set-point delle due azioni, per cui si
può operare come se si avessero due strumenti indipen-
denti che lavorano con la stessa sonda.
Mode 8: Reverse mode with set-point and differential
change via digital input, C0=8
Main parameters:
– set-point (St1);
– differential (P1).
When C0=8 any variation of digital input no.1 (open/clo-
sed) does not change the mode (that remains always
Reverse) but changes both set-point and differential.
Regualtion in based on St1 and P1 which operate when
the digital input is open; St2 and P2 which operate when
the digital input is closed.
Mode 9: 2 set-points, one in Direct and one in
Reverse, C0=9
Main parameters:
– set-point 1 (St1);
– differential of St1 (P1), reverse mode;
– set-point 2 (St2);
– differential of St2 (P2), direct mode.
C0 can be set as 9 only in models W and Z. This mode is
similar to mode 3 (dead zone control action) as half of the
outputs energize in Direct and half in Reverse.
In this mode there is no compulsory positioning of the set-
point. Therefore it is as if you had two independent instru-
ments working with the same sensor.
10

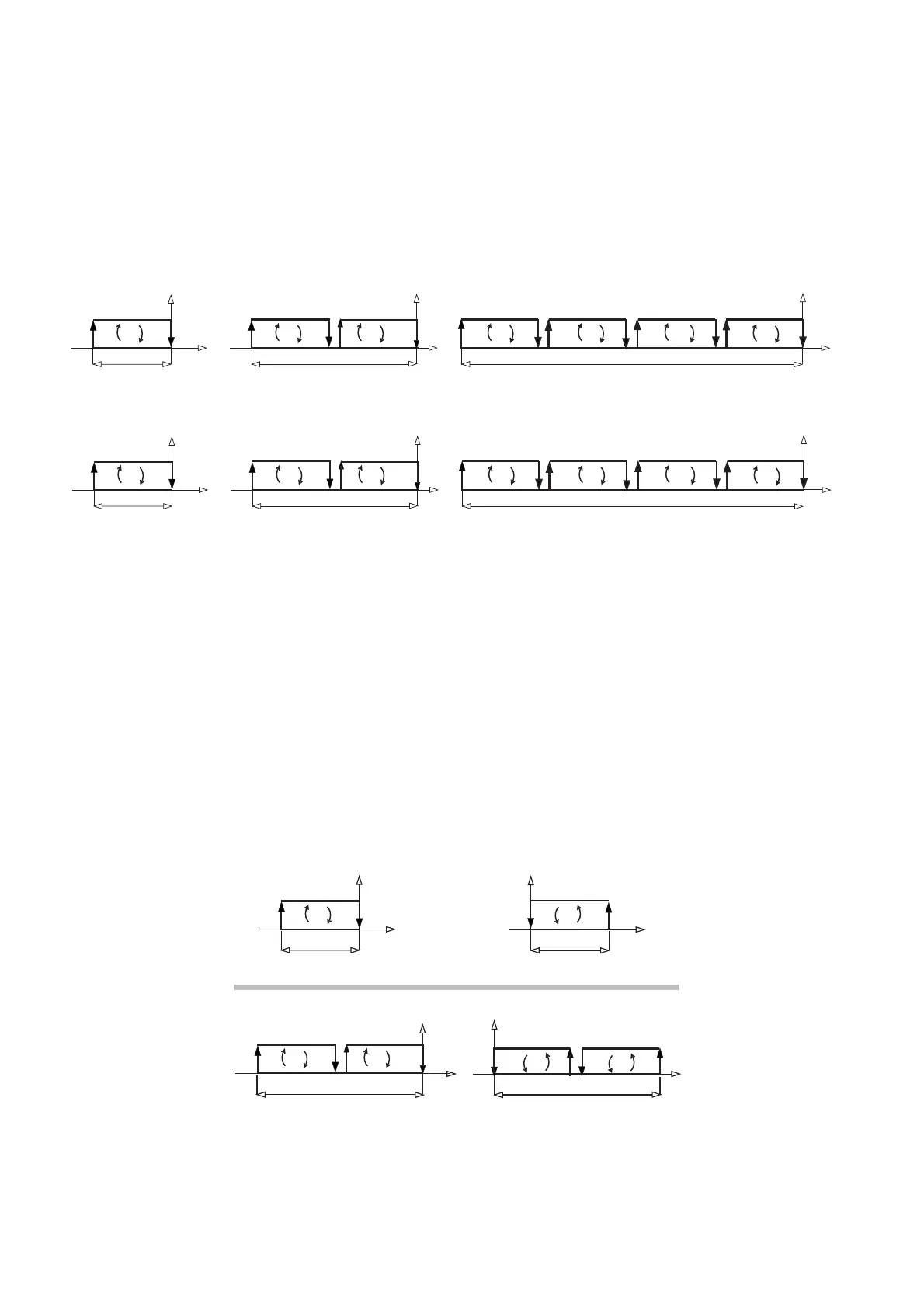

INGRESSO DIGITALE CHIUSO/ DIGITAL INPUT CLOSED
INGRESSO DIGITALE APERTO/ DIGITAL INPUT OPEN
mod. Z
mod. V
mod. W
R
R
R
R
R
R
OUT 4
OUT 3
OUT 2
OUT 1
Diff.(P1)
Set (St 1)
Diff.(P1)
Set (St 1)
OUT 2 OUT 1
OUT 1
R
Diff.(P1)
Set (St 1)
R
R
R
R
R
R
OUT 4
OUT 3
OUT 2
OUT 1
Diff.(P2)
Set (St 2)
Diff.(P2)
Set (St 2)
OUT 2 OUT 1
OUT 1
R
Diff.(P2)
Set (St 2)
mod. W
mod. Z
Diff.(P1)
Set (St 1)
OUT 1
R
Diff.(P1)
Set (St 1)
OUT 2
D
Diff.(P2)
Set (St 2)
Diff.(P2)
Set (St 2)
D
D
OUT 3
OUT 4
R
R
OUT 2 OUT 1
Fig.9
Fig.10
