AVVERTENZE IMPORTANTI:
• il collegamento a terra deve essere effettuato sulla stessa linea di
terra (stesso polo di terra, per tutte le schede pCO
2
);
• con queste configurazioni (Figg. 5.4.1, .2 e .3) è necessario installare
trasformatori di sicurezza in Classe II.
5.5 Remotazione terminale con rete pLAN
Quando le schede pCO
2
sono connesse in rete pLAN il terminale può
essere remotato fino a 50 metri se si usa cavo di tipo telefonico,
mentre se si usa un cavo schermato tipo AWG può essere remotato
fino a 200 metri. Di seguito sono rappresentati gli schemi di
collegamento delle varie configurazioni.
Nel caso di utilizzo del terminale in ambiente domestico il cavo dovrà
essere schermato.

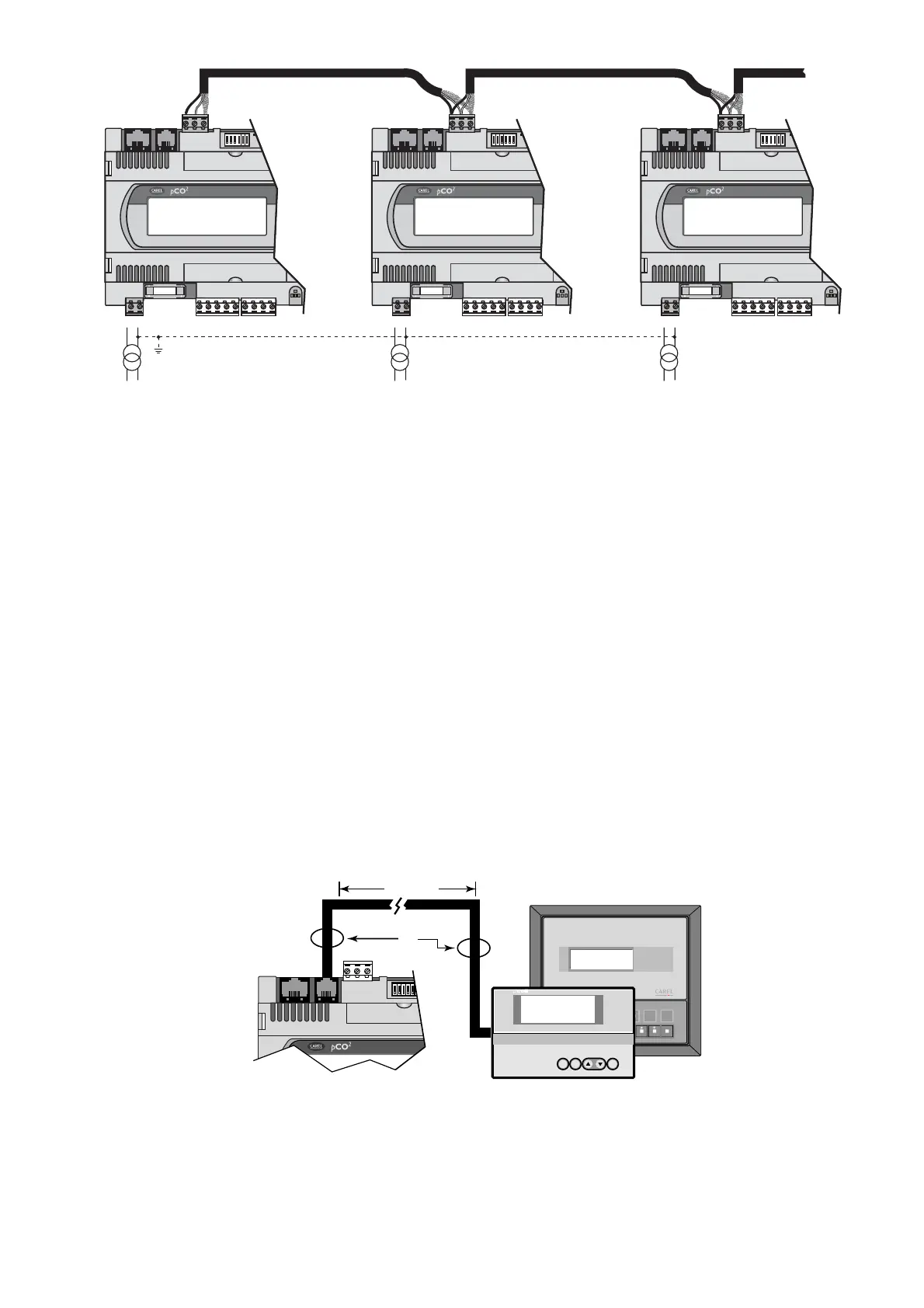

5.5.1 Remotazione terminale fino a 50 m con rete pLAN con cavo
telefonico
Per tale remotazione si prescrive l'inserimento di due ferriti - cod.
0907858AXX in corrispondenza delle indicazioni relative alla lettera F
della Fig. 5.5.1. Le Figg. 5.5.2 a e 5.5.2 b raffigurano rispettivamente la
ferrite da installare in posizione aperta e chiusa. Le ferriti vanno
montate sul cavo telefonico di collegamento, una lato pCO
2
(vedi Fig. 5.5.2 c) e l'altra lato terminale (vedi Fig. 5.5.2 d).
AVVERTENZA: il cavo telefonico deve uscire perpendicolarmente dal
pCO
2
.
IMPORTANT WARNINGS:
•the ground connection must be made to the same ground (same
ground pole, for all the pCO
2
boards);
•with these configurations (Figs.5.4.1 .2 .3) Class II safety
transformers must be installed.
5.5 Remote installation of the terminal in a pLAN network
When pCO
2
boards are connected in a pLAN network the terminal can
be remotely-located ad a distance of up to 50 metres if using a
telephone-type cable; if using a shielded cable AWG type, it can be
located at a distance of up to 200 metres.The following figures show
the connection diagrams for the various configurations.
When the terminal is used in a domestic environment the cable must
be shielded.
5.5.1 Remote terminal up to 50 m with pLAN network and
telephone-type cable
Remote-installation requires the insertion of two ferrites - code
0907858AXX at the markings with the letter F in Fig. 5.5.1. Figs.5.5.2
a and 5.5.2 b show respectively the ferrites to be installed the open
and closed position.The ferrites are mounted on the telephone
connecting cable, on the pCO
2
side (see Fig. 5.5.2 c) and the other ter-
minal side (see Fig. 5.5.2 d).
WARNING: the telephone cable must leave the pCO
2
perpendicularly.
39
pCO
2
- cod. +030221835 rel. 3.0 - 18.02.03
