Carel pCO2000AM0

Solo in ambienti particolarmente rumorosi è consigliato aggiungere le
ferriti anche sul connettore per pLAN (J11, cavo schermato):
•1 spira su connettore per pLAN (J11, cavo schermato);
•1 spira su scita della Serial Card;
•1/2 spira su J20, la ferrite comprende i morsetti da B9
a IDC17, escludendo Y5 e Y6;
•1 spira su E+, E- e GND (J23).

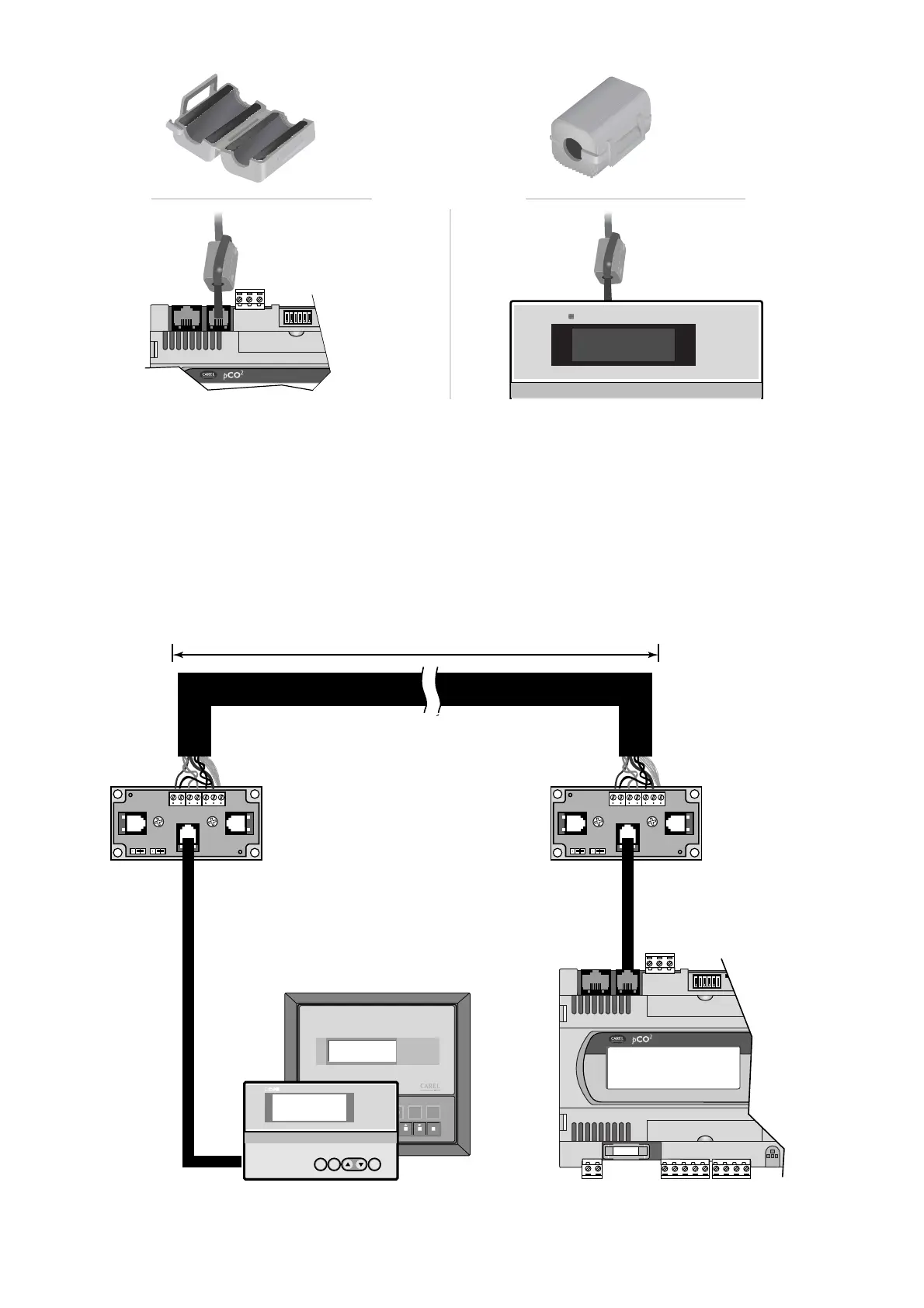

5.5.2 Remotazione terminale fino a 200 m con rete pLAN con cavo
schermato AWG24 con 3 coppie ritorte + schermo
Questo tipo di remotazione è rappresentata in Fig. 5.5.2.1.
Only in particularly noisy environments should the ferrites also be
added on the pLAN connector (J11, shielded cable):
•1 loop on pLAN connector (J11, shielded cable);
•1 loop on Serial Card output;
•1/2 loop on J20, the ferrite includes terminals from B9 to IDC17,
excluding Y5 and Y6;
•1 loop on E+, E- and GND (J23).
5.5.2 Remote terminal installation up to 200 m on pLAN network
using AWG24 shielded cable with 3 twisted pairs + shield.
This type of remote-installation is shown in Fig. 5.5.2.1
40
pCO
2
- cod. +030221835 rel. 3.0 - 18.02.03
set prog.
enter
Terminal
on/off alarm enter
200 m
S90CONN
S90CONN
Fuse
built-in terminal
Fig. 5.5.2.1
built-in terminal
CO p
Fig. 5.5.2.a
Fig. 5.5..3 Fig. 5.5.4
Fig. 5.5..2.b
