6.3 Scheda seriale per supervisione e teleassistenza
RS485: PCO2004850
La scheda PCO2004850 è un'opzione del controllore elettronico pCO
2
che permette l'interfacciamento di quest'ultimo ad una rete RS485.
Essa garantisce l'optoisolamento del controllore rispetto alla rete
seriale RS485. Il baud rate massimo ottenibile è di 19200 baud
(impostabile via software).
Per le caratteristiche tecniche ed i significati delle connessioni (pin)
nonché le fasi di inserimento della scheda di espansione, seguire
necessariamente le istruzioni riportate sul foglio istruzioni allegato alla
confezione della scheda stessa (cod. +050003525).
6.4 Scheda seriale RS232 per gestione modem
PCO200MDM0
La scheda PCO200MDM0 è un'opzione del controllore elettronico
pCO
2
che permette l'interfacciamento di quest'ultimo con un modem
standard HAYES. I segnali hardware gestibili sono:
•in uscita, il "request to send" (RTS) in parallelo al "data terminal
ready" (DTR);
•in ingresso, il "carrier detect" (CD).
Per le caratteristiche tecniche ed i significati delle connessioni (pin)
nonché le fasi di inserimento della scheda di espansione, seguire
necessariamente le istruzioni riportate sul foglio istruzioni allegato alla
confezione della scheda stessa (cod. +050003530).
6.5 Stampante seriale per display LCD 4x20 o 6 LED
È possibile utilizzare la stampante seriale solo
se si dispone dei terminali pCO con i seguenti
codici:
• PCOT00SCB0 terminale LCD 4x20;
Questi terminali sono già predisposti con un
connettore a vaschetta 9 poli maschio
(connettore A) dove collegare la stampante
tramite cavo seriale per stampante 9 poli
(lato terminale) - 25 poli (lato stampante).
Caratteristiche ed impostazioni porta della
stampante seriale
Stampante con interfaccia seriale RS232
• baud-rate: 1200
• parità: nessuna
•bit di stop: 1 o 2
•bit dati: 8
•protocollo: handshake hardware
Per i cavi fare riferimento agli schemi dell’opzione precedente.
6.6 Scheda per stampante seriale per terminale
grafico PCOSERPRN0
La scheda stampante (cod. PCOSERPRN0) è un una scheda opziona-
le per tutti i modelli del termi-
nale pCO
2
Grafico (cod. PCOI00PGL0 e
PCOT00PGH0). Essa consente di interfacciarsi
ad una stampante esterna: la scelta dei dati da
stampare e tutte le proprietà della stampa
dipendono dal particolare programma applicativo
presente nella EPROM del pCO
2
.
È possibile utilizzare questa scheda solo sui
terminali grafici:
• PCOT00PGH0 (128x64 pixel);
• PCOI00PGL0 (240x128 pixel);
Tipologia del cavo seriale per stampante
6.2 RS485 serial board for supervisor and
telemaintenance: PCO2004850
The PCO2004850 board is an option for the pCO
2
electronic control
which allows the latter to interface with an RS485 network. It
guarantees the optical-isolation of the control from to the RS485 serial
network.The maximum baud rate is 19200 baud (set via software).
For details on the technical specifications and the meaning of the pins,
as well as the installation of the board, refer to the instructions provided
on the instruction sheet enclosed with the board itself (code
+050003525).
6.4 RS232: modem interface card PCO200MDM0
The modem interface card PCO200MDM0 is an optional card which
allows the pCO
2
to be interfaced with a HAYES standard modem.The
hardware signals managed are:
•in output, "request to send" (RTS) in parallel to "data terminal ready"
(DTR);
•in input, "carrier detect" (CD).
For details on the technical specifications and the meaning of the pins,
as well as the installation of the board, refer to the instructions provided
on the instruction sheet enclosed with the board itself (code
+050003530).
6.5 Serial printer for LCD 4x20 or 6 LED display
A serial printer can only be used with the
following pCO terminals:
• PCOT00SCB0 terminal with LCD 4x20
These terminals are already fitted with a 9-pin
male connector (connector A) for connecting
the printer using a serial printer cable, 9-pin
(terminal end) - 25 pin (printer end).
Characteristics and settings of the serial
printer port
Printer with RS232 serial interface
• baud-rate: 1200
• parity: none
•stop bits: 1 or 2
• data bits: 8
•protocol: hardware handshake
Refer to the diagrams of the previous optional card for information on
the required cables.

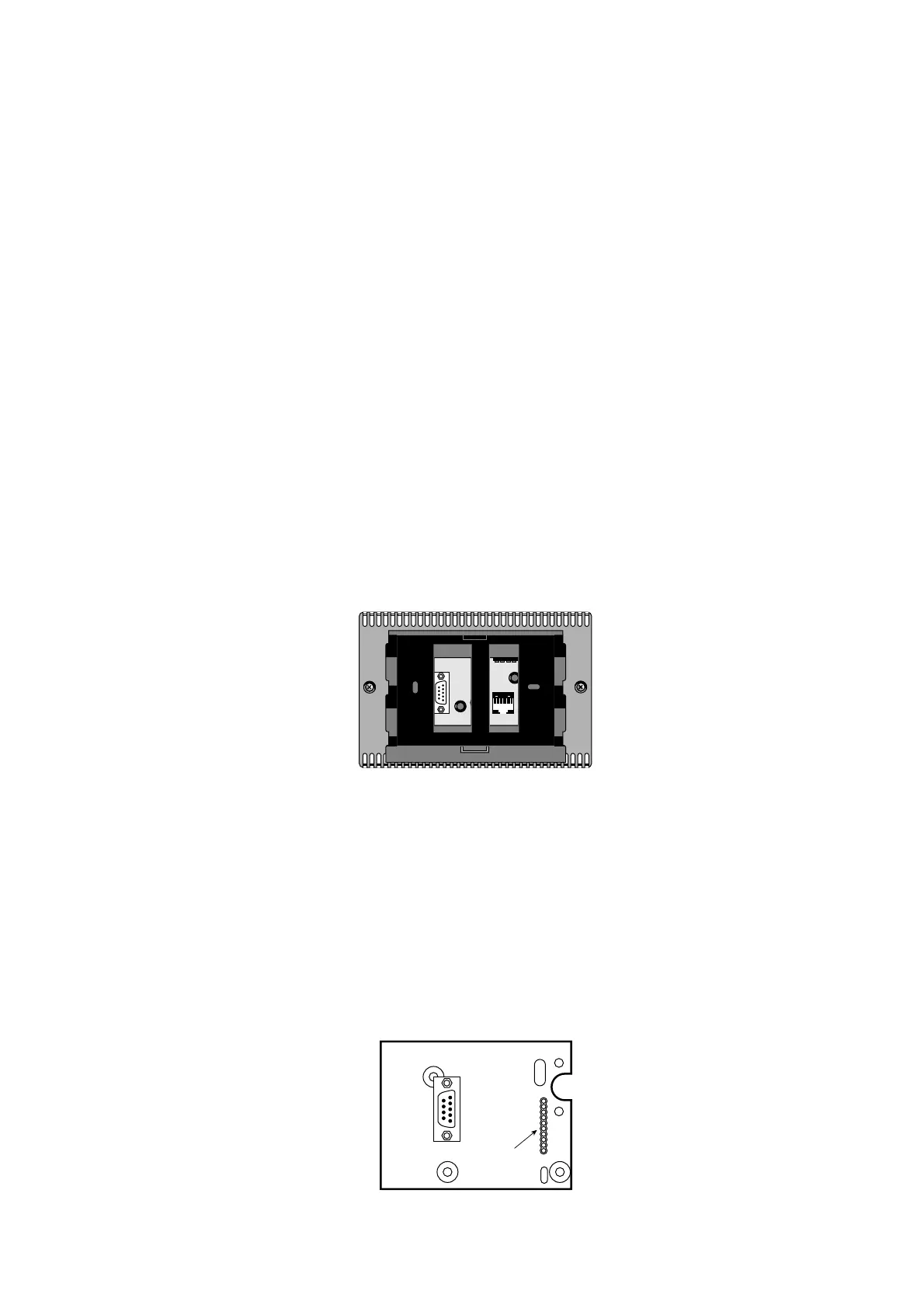

6.6 PCOSERPRN0, serial printer card for graphic
terminal
The printer card (code PCOSERPRN0) is an optional card for all pCO
2
graphic terminal models (code PCOI00PGL0 and PCOT00PGH0). It
allows interface with an external printer: the choi-
ce of data to print and the print properties
depend on the application program contained in
the pCO
2
EPROM.
This card can only be used with graphic
terminals:
• PCOT00PGH0 (128x64 pixel);
• PCOI00PGL0 (240x128 pixel);
Type of serial cable for the printer
Characteristics and settings of the serial
printer port on the board for graphic display
43
pCO
2
- cod. +030221835 rel. 3.0 - 18.02.03
