Carel pCO3 User Manual

39
+050003290 - 1.4 - 29.09.2006

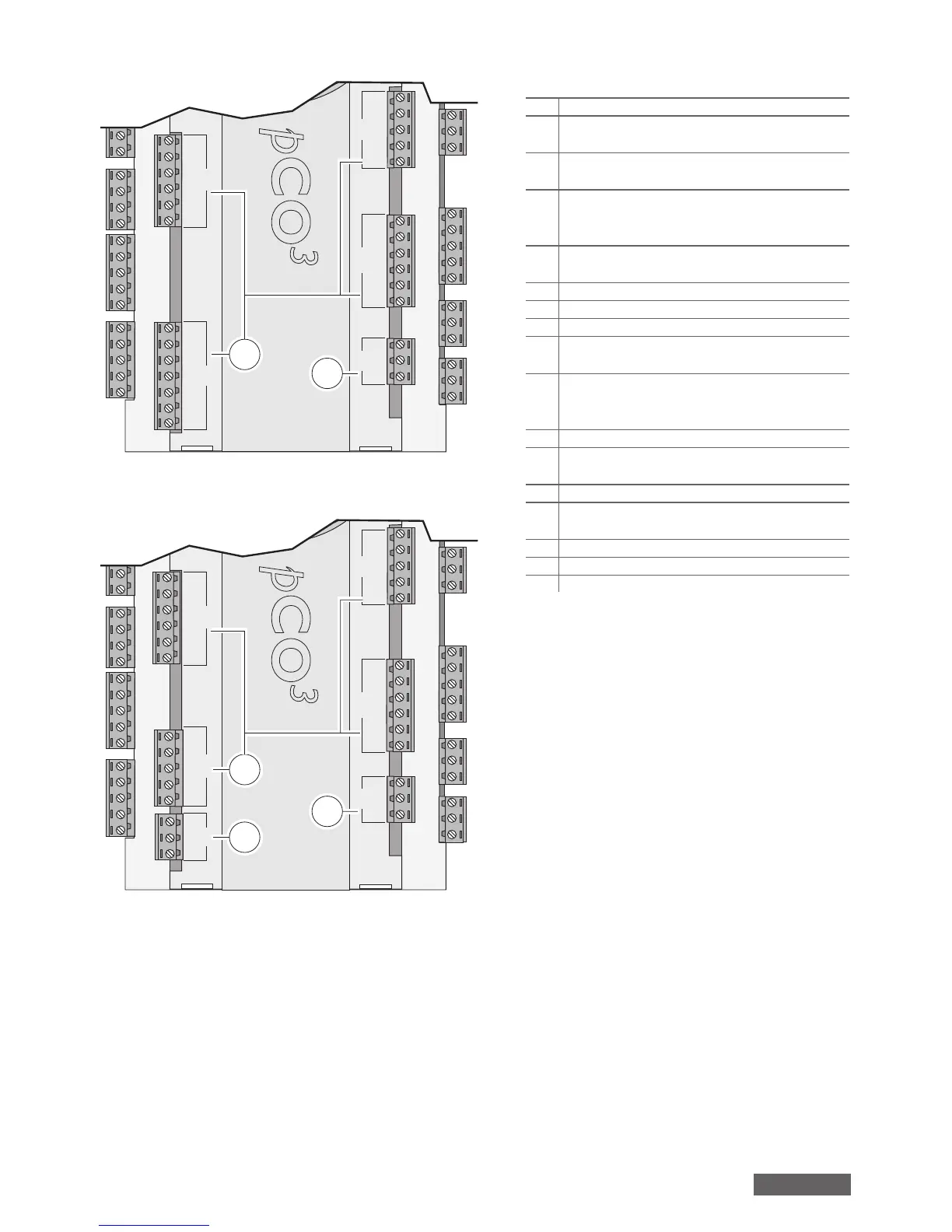

Version EXTRALARGE N.O.
J20
J21 J22 J23
J19
C14
NO14
NO15
NO16
C14
C17
NO17
NO18
NO19
NO20
C17
E-
E+
GND
C25
NO25
NO26
NO27
NO28
NO29
C25
C21
NO21
NO22
NO23
NO24
C21
12
11
Fig. 4
Version EXTRALARGE N.C.
J20 J25
J21 J22 J23
J19
C14
NC14
NC15
NC16
C14
C17
NC17
NC18
NC19
NC20
C17
E-
E+
GND
B9
B10
BC9
C25
NC25
NC26
NC27
C25
C21
NC21
NC22
NC23
NC24
C21
5
12
11
Fig. 5
Légende (Fig. 3…5)
1.
connecteur pour l’alimentation [G (+), G0 (-)];
2.
LED jaune indication présence tension
d’alimentation et 3 LED pour le réseau local pLAN;
3.
alimentation supplémentaire terminale et sondes
ratiométriques 0…5 V;
4.
entrées analogiques universelles NTC, 0…1 V
0…5 V ratiométriques 0…10 V, 0…20 mA,
4…20 mA;
5.
entrées analogiques passives NTC, PT1000,
ON/OFF;
6.
sorties analogiques 0…10 V;
7.
entrées numériques 24 Vac/Vdc;
8.
entrées numériques 230 Vac ou 24 Vac/Vdc;
9.
connecteur pour le terminal synoptique(panneau
externe avec signalisations directes);
10.
connecteur pour tous les terminaux standard
de la série pCO et pour le téléchargement du
programme d’app;
11.
sorties numériques à relais;
12.
connecteur pour la connexion à la carte
d’expansion E/S;
13.
connecteur réseau local pLAN;
14.
volet pour l’insertion de l’option serial card pour
superviseur;
15.
volet pour l’insertion de l’option fi eld card;
16.
volet pour l’insertion de l’option service card;
17.
terminal incorporé (LCD, touches et LED).
français

Carel pCO3 Specifications

General

Protection Grade	IP20
Communication Ports	RS485
Power Supply	24 VAC/VDC ±15%
Controller Type	Programmable controller
Serial Ports	RS485
Protocols	Modbus RTU
Inputs	Digital and Analog
Outputs	4 Digital (Relay)
Storage Temperature	-30 to 70 °C
