Carel pCO3 User Manual

9
+050003290 - 1.4 - 29.09.2006

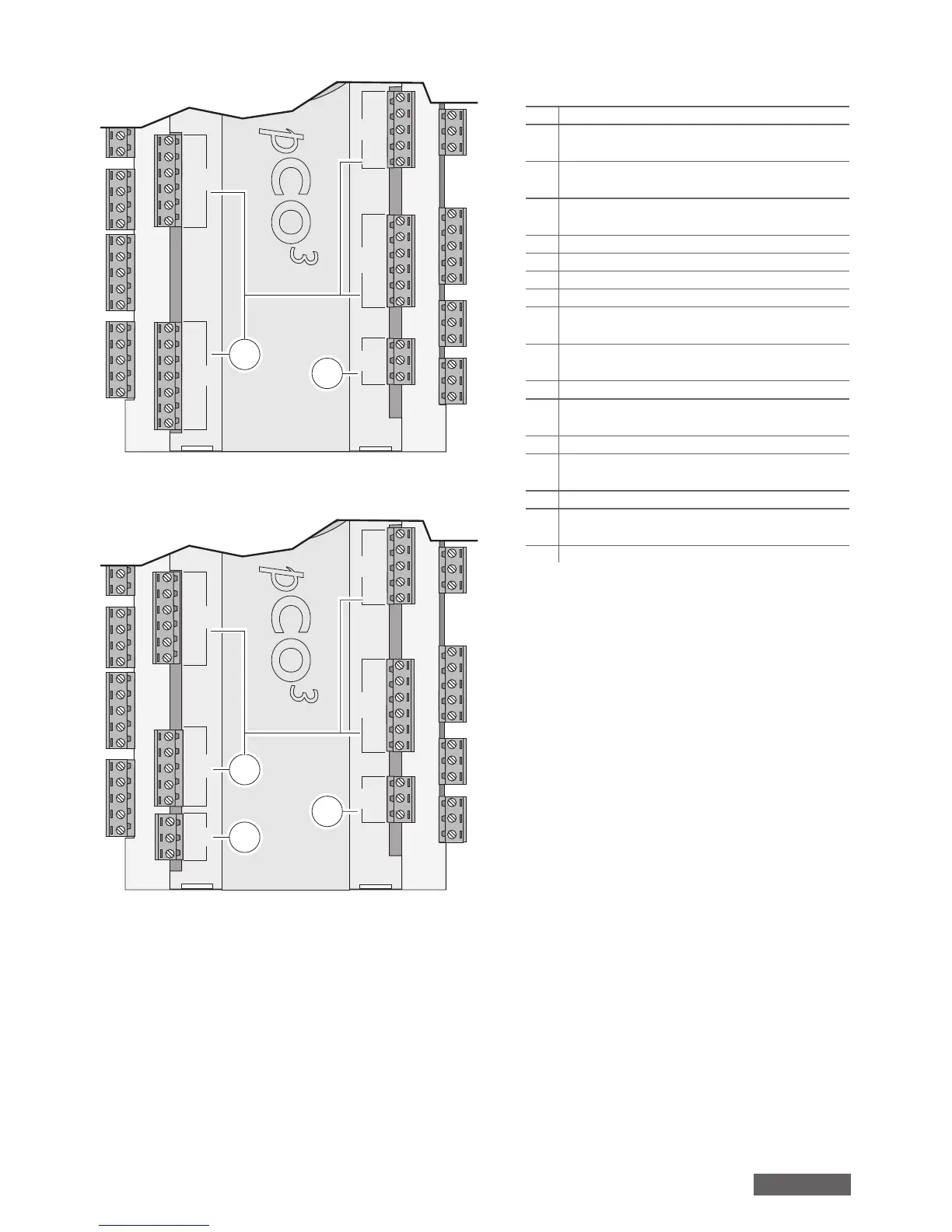

Versione EXTRALARGE N.O.
J20
J21 J22 J23
J19
C14
NO14
NO15
NO16
C14
C17
NO17
NO18
NO19
NO20
C17
E-
E+
GND
C25
NO25
NO26
NO27
NO28
NO29
C25
C21
NO21
NO22
NO23
NO24
C21
12
11
Fig. 4
Versione EXTRALARGE N.C.
J20 J25
J21 J22 J23
J19
C14
NC14
NC15
NC16
C14
C17
NC17
NC18
NC19
NC20
C17
E-
E+
GND
B9
B10
BC9
C25
NC25
NC26
NC27
C25
C21
NC21
NC22
NC23
NC24
C21
5
12
11
Fig. 5
Legenda (Fig. 3…5)
1.
connettore per l’alimentazione [G (+), G0 (-)];
2.
LED giallo indicazione presenza tensione di
alimentazione e 3 LED per la rete locale pLAN;
3.
alimentazione aggiuntiva per terminale e sonde
raziometriche 0…5 V;
4.
ingressi analogici universali NTC, 0…1 V, 0…5 V
raziometrici, 0…10 V, 0…20 mA, 4…20 mA;
5.
ingressi analogici passivi NTC, PT1000, ON/OFF;
6.
uscite analogiche 0…10 V;
7.
ingressi digitali a 24 Vac/Vdc;
8.
ingressi digitali 230 Vac o 24 Vac/Vdc;
9.
connettore per il terminale sinottico (pannello
esterno con segnalazioni dirette);
10.
connettore per tutti i terminali standard della serie
pCO e per il download del programma applicativo;
11.
uscite digitali a relè;
12.
connettore per la connessione alla scheda di
espansione I/O;
13.
connettore rete locale pLAN;
14.
sportello per l’inserimento dell’opzione serial card
per supervisore;
15.
sportello per l’inserimento dell’opzione fi eld card;
16.
sportello per l’inserimento del’opzione service
card;
17.
terminale built-in (LCD, tasti e LED).
italiano

Carel pCO3 Specifications

General

Protection Grade	IP20
Communication Ports	RS485
Power Supply	24 VAC/VDC ±15%
Controller Type	Programmable controller
Serial Ports	RS485
Protocols	Modbus RTU
Inputs	Digital and Analog
Outputs	4 Digital (Relay)
Storage Temperature	-30 to 70 °C
