11
+0500040RU - 1.2 - 07.06.2011
RUS

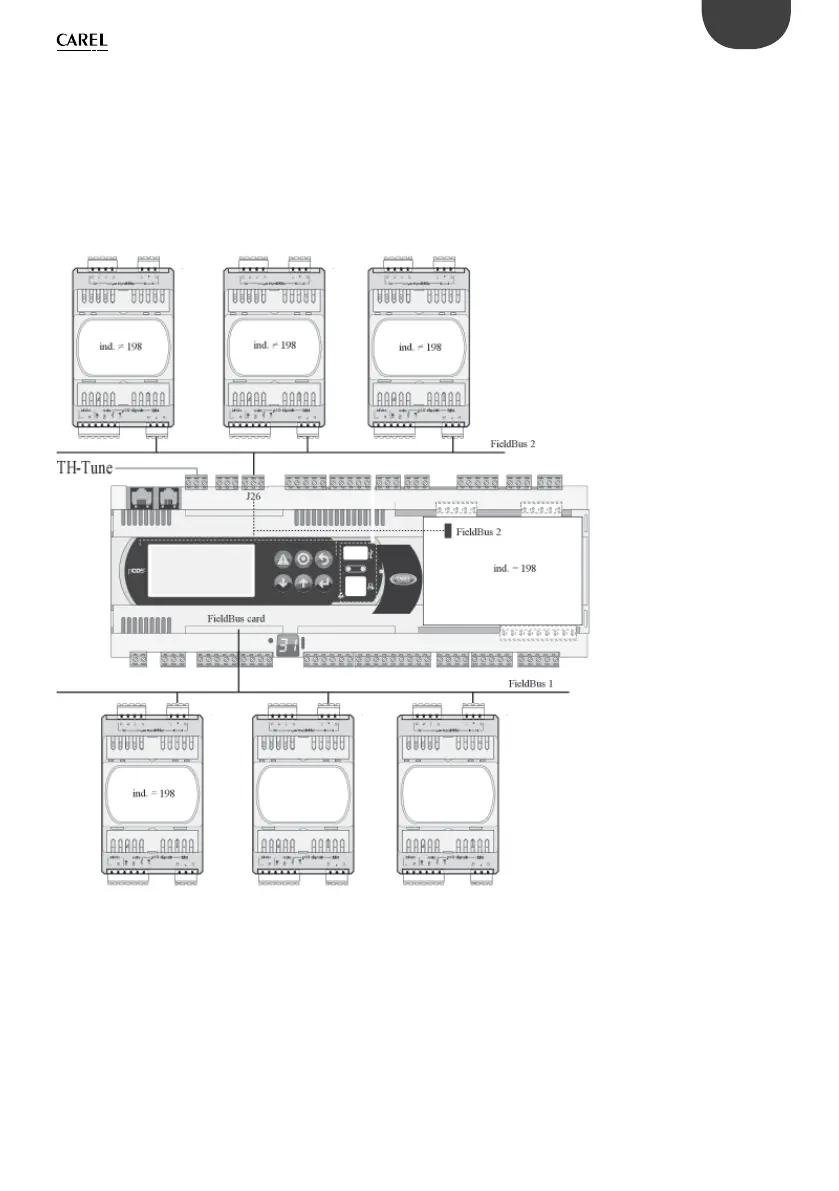

Модель pCO
5
Medium управляет платой встроенного драйвера как внешним драйвером EVD EVO Twin, подключенным к
порту FieldBus2. На уровне программного обеспечения 1Tool драйвер вентиля должен подсоединяться к порту FBus2.
Следовательно, любые другие устройства, физически подсоединенные к порту Fbus (J26), должны использовать тот же
протокол связи (CAREL Standard Master или Modbus® Master), скорость передачи данных, стоповые биты и контроль четности,
что и драйвер.
Также следует помнить, что адрес встроенного драйвера 198 (по умолчанию для драйвера EVD EVO), поэтому любые другие
устройства, подсоединенные к порту J26, должны иметь другой адрес. Внешние драйверы EVD EVO можно подсоединять к
порту FieldBus1 (опциональная плата) без всяких ограничений.
Пример применения:
Если к порту FBus2 (контакт J26) подключены устройства, работающие по протоколу Modbus®, то для обеспечения
эффективного обмена данными между драйвером EVD EVO и контроллером pCO
5
при разработке приложения в
программном обеспечении 1Tool необходимо учитывать суммарное количество переменных, которые обмениваются по
последовательному интерфейсу.
Электрические соединения
• Для упрощения установки контроллера pCO
5
со встроенным драйвером EVD EVO, контакт питания G-G0 в основании контроллера
pCO
5
подсоединяется внутри к драйверу EVD EVO экранированным кабелем, поэтому драйвер не нуждается в независимом питании.
• Рекомендуется прокладывать подводящие аналоговые и цифровые кабели отдельно от кабеля питания драйвера. Все аналоговые
и цифровые входы заземляются на GND, следовательно, любые напряжения системы на этих соединениях, пусть даже временные,
превышающие ±5 В, могут повредить драйвер. Поскольку контакт GND является общей землей всех входов, его необходимо
дублировать на клеммной колодке.
