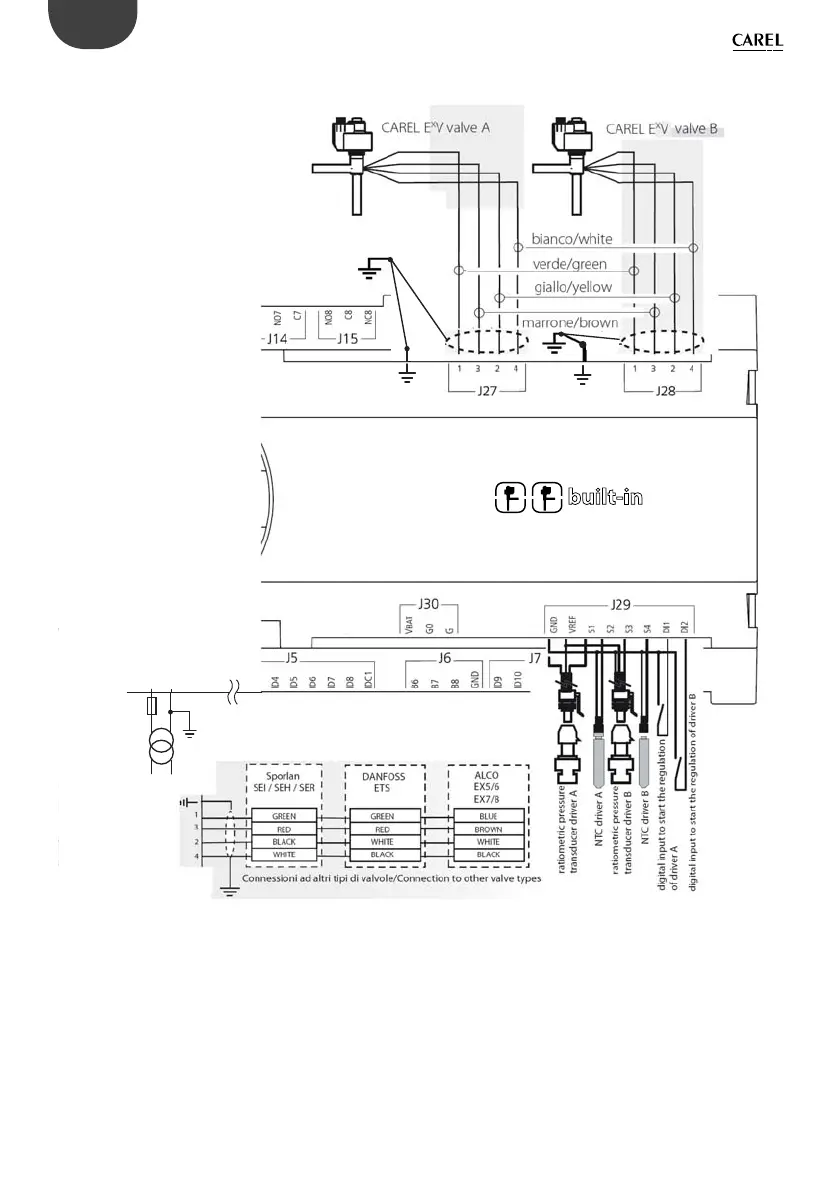

Схема соединений и сигналы
driver
G
G0
100VA
2.5 AT
Fig. 9
Разъемы вентиля J27 и J28: 1 = зеленый
3 = коричневый
2 = желтый
4 = белый
• Подсоедините экран кабеля вентиля к плоской клемме и земле.
• Контакт G0 заводится на землю вторичной обмотки трансформатора.
