Carel uC2 - Page 17

µC
2
- cod. +030220420 - rel. 2.1 - 17.01.05

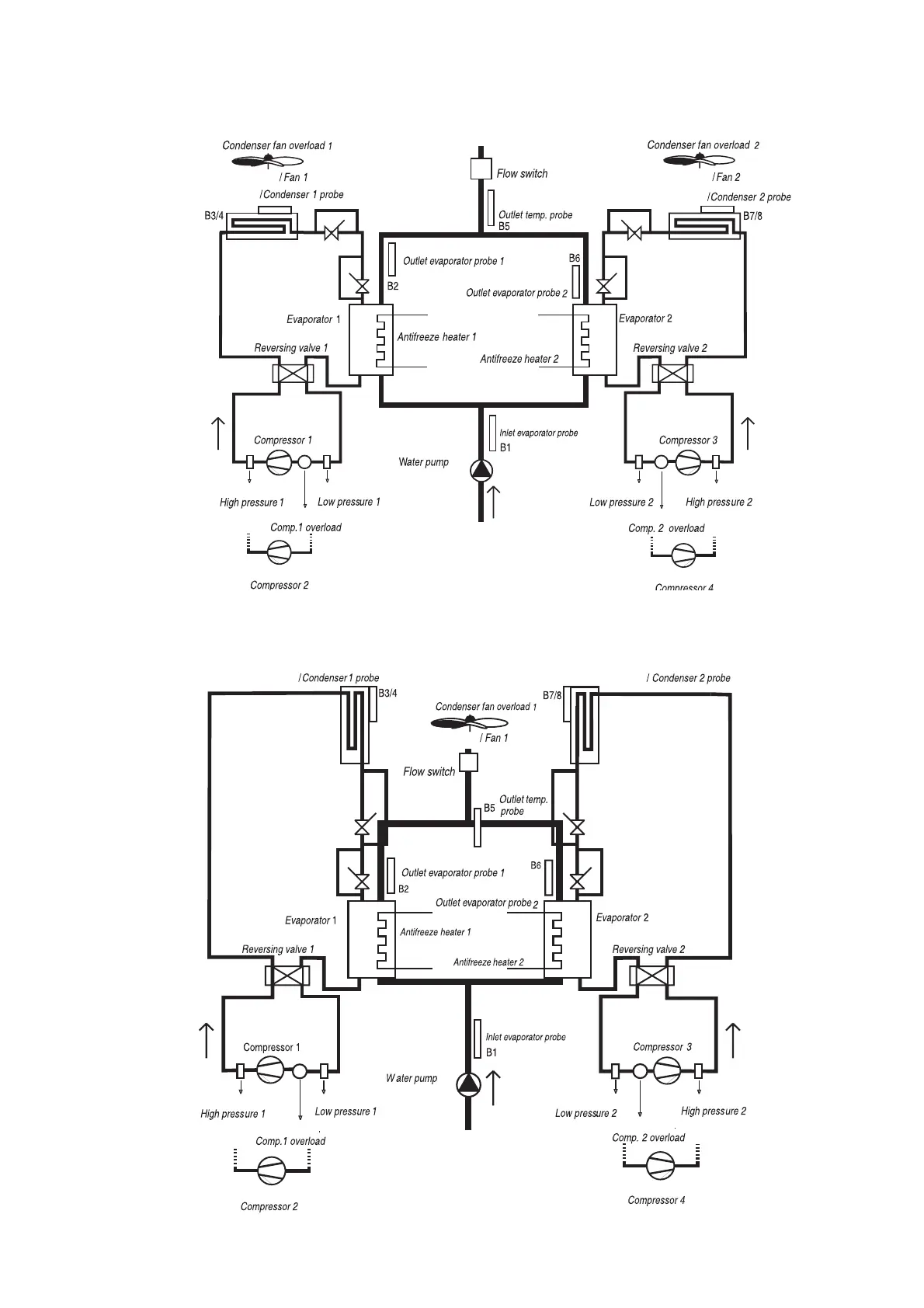

3.11 Bomba de calor AIRE/AGUA, 2 circuitos de venti-
lación de condensación
3.12 Bomba de calor AIRE/AGUA, dos circuitos, 1 cir-
cuito de ventilación de condensación
3.11 AIR/WATER heat pump, 2 condenser fan circuits
3.12 AIR/WATER heat pump, two circuits, 1 condenser
fan circuit
17
Térmico ventilador condensador 1
Térmico ventilador condensador 2
Interruptor de flujo
Sonda temp.
de impulsión
Sonda condensador 1
Sonda condensador 2
Ventilador 1 Ventilador 2
Evaporador 1
Evaporador 2
Sonda salida Evaporador 1
Sonda salida Evaporador 2
Resistencia antihielo 1
Resistencia antihielo 2
Válvula inversión 1
Válvula inversión 2
Compresor 1
Compresor 3
Compresor 2
Compresor 4
Alta presión 1
Alta presión 2
Baja presión 1 Baja presión 2
Bomba de agua
Sonda entrada evaporador
Térmico comp. 1
Térmico comp. 2
Fig. 3.11.1
Sonda condensador 1
Sonda condensador 2
Térmico ventilador condensador 1
Ventilador 1
Interruptor de flujo
Sonda temp.
de impulsión
Sonda salida evaporador 1
Sonda salida evaporador 2
Resistencia antihielo 1
Resistencia antihielo 2
Evaporador 1
Evaporador 2
Compresor 1
Compresor 3
Válvula inversión 1
Válvula inversión 2
Bomba de agua
Sonda entrada evaporador
Compresor 2
Compresor 4
Alta presión 1 Baja presión 1
Alta presión 2
Baja presión 2
Térmico comp. 1
Térmico comp. 2
Fig. 3.12.1
