III. BETRIEB
Um zwischen den jeweiligen Betriebsmodi zu wechseln, die Taste „MODE“ kurz drücken
(Wechsel zwischen: Gleichspannung, Widerstand, Strom, Frequenz, Wechselspannung).
Die rote Klemme mit dem Pluspol der Batterie und die schwarze Klemme mit dem Minuspol der
Batterie verbinden.
Der zusätzliche Massestecker dient bei Bedarf zur Verbindung mit dem Minuspol des Prüfobjekts.

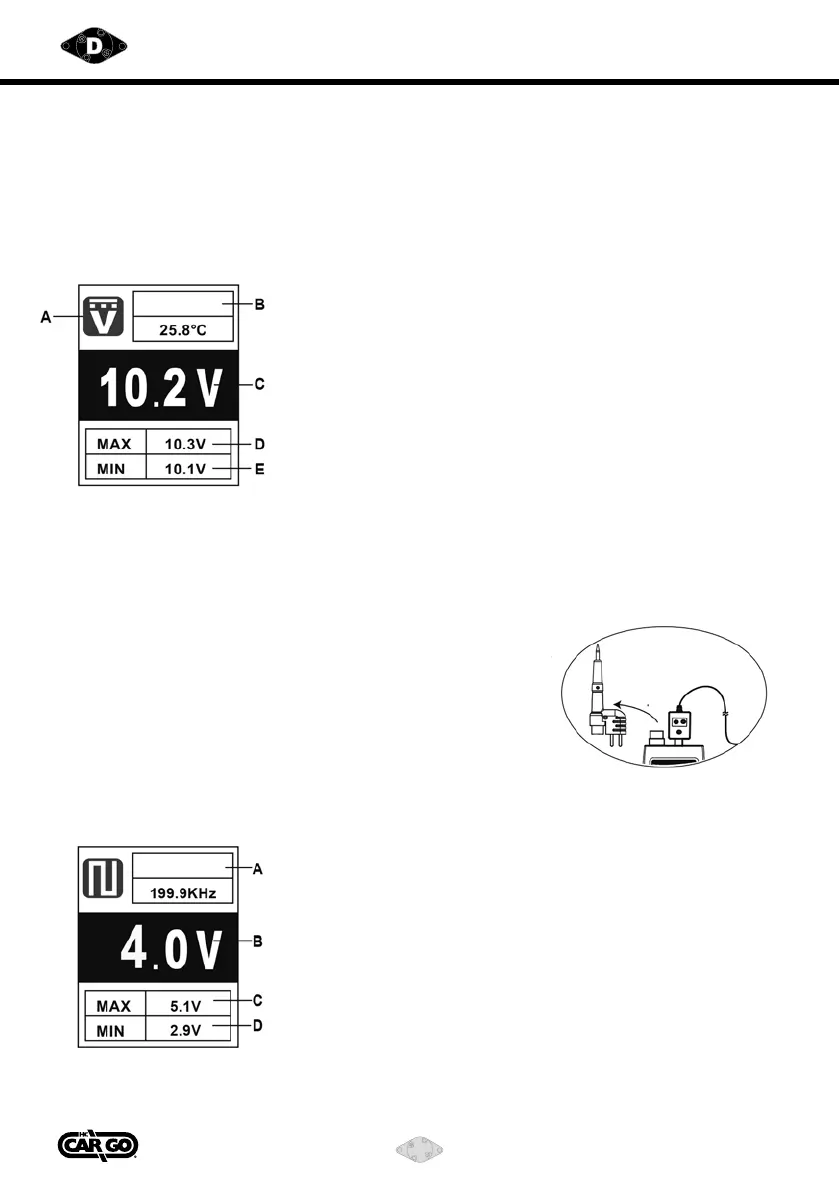

1) Gleichstrom-Spannungsmessung - externer Spannungstest
A. Gleichstrom-Spannungsmessung
B. Temperaturmessung (vom Thermoelement erfasst)
C. Gleichstrom-Spannungswert
D. Höchstspannungswert
E. Mindestspannungswert
Temp.
ACHTUNG: Während der Gleichstrom-Spannungsmessung nicht den Stromschalter
betätigen.
(1) Die MODUS-Taste kurz zur Umschaltung auf Gleichstrom-Spannungsmessung
betätigen.
(2) Anschluss der Prüfsonde und des zusätzlichen
Massesteckers an die beiden Pole des Prüfobjekts
(3) Den Spannungswert auf dem Bildschirm ablesen.
(4) Den Höchst- und Mindestspannungswert der aktuellen
Prüfspannung ablesen.
(5) Wenn sich ein Thermoelementsensor vom Typ K an
der Prüfsonde bendet, erscheint die Temperatur in
der LCD-Anzeige. Wenn kein Sensor vorhanden ist, kann die
Temperatur mit einem externen Thermo-element vom Typ K gemessen werden.
2) Signalfrequenz sowie Höchst- und Mindestspannungsmessung
A. Frequenzmessung
B. Durchschnittswert Spannung
C. Höchstspannungswert
D. Mindestspannungswert
Frequenz
Stecker
abziehen.
