5) Gleichstrommessung
Batterie
Kontinuität

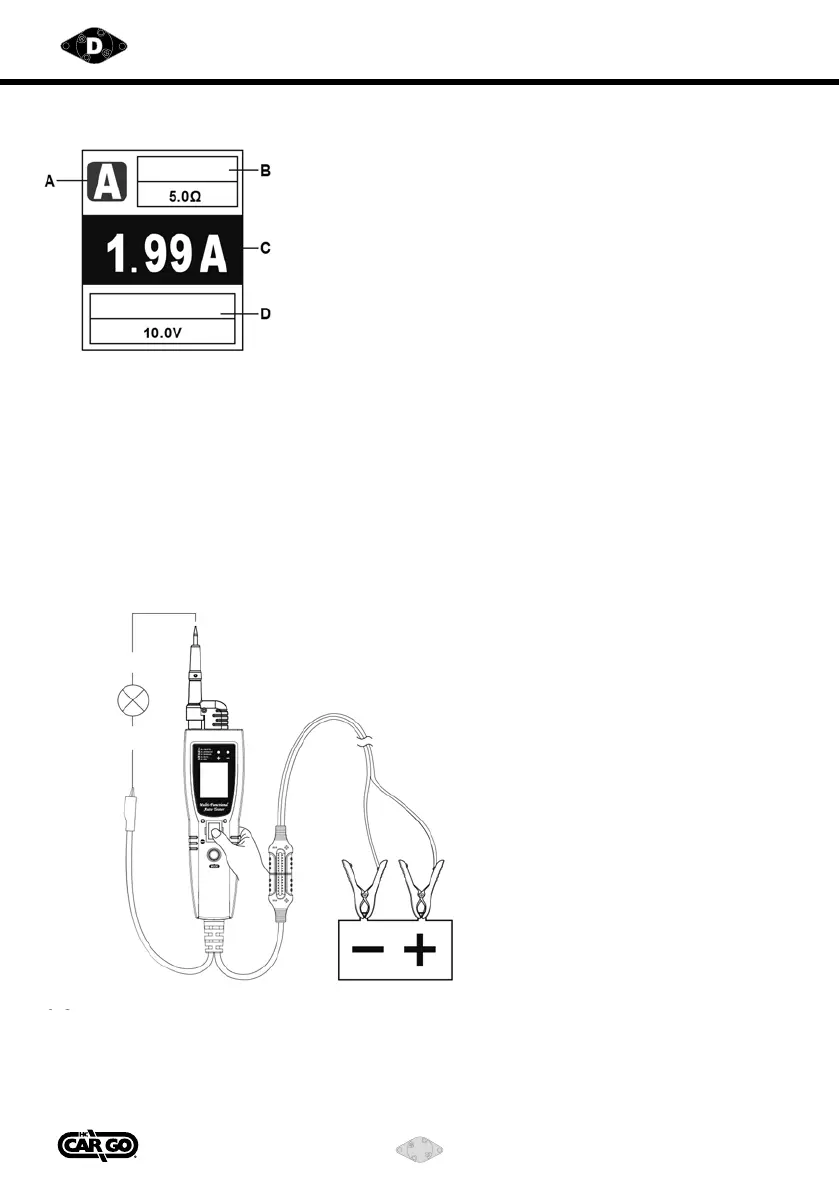

A. Strommessung
B. Widerstand des Prüfobjekts
C. Stromwert
D. Batteriespannung
1.1 Stromversorgung für externes Gerät
Die MODE-Taste kurz zur Umschaltung auf Gleichstrommessung betätigen.
(1) Den zusätzlichen Massestecker an den Pluspol des Prüfobjekts anschließen und die
Sonde mit dem Minuspol des Testobjekts verbinden. Den STROMSCHALTER nach
vorn schieben.
(2) Den Stromwert auf dem Bildschirm ablesen.
(3) Den Widerstand des Prüfobjekts ablesen.
(4) Den Batteriewert ablesen.
1.2
(1) Den zusätzlichen Massestecker an den Minuspol des Prüfobjekts anschließen
und den zusätzlichen Massestecker mit der Masse der Schaltung verbinden.
Den STROMSCHALTER nach hinten schieben.
(2) Den Stromwert auf dem Bildschirm ablesen.
Plus
Minus
Belastung
