(1) SKÆRM
(2) BELYSNING
(3) INDIKATOR FOR POLARITET
Positiv: RØD
Negativ: GRØN
(4) TESTSONDE
Kan tages af
(5) STRØMTILFØRSELSKONTAKT
(6) INDSTILLINGSKNAP
a. Kort tryk: skifter målefunktion
b. Langt tryk: skifter mellem °C og °F
(7) DÆKSEL TIL SIKRINGSBOKS
Åbnes for at skifte sikring

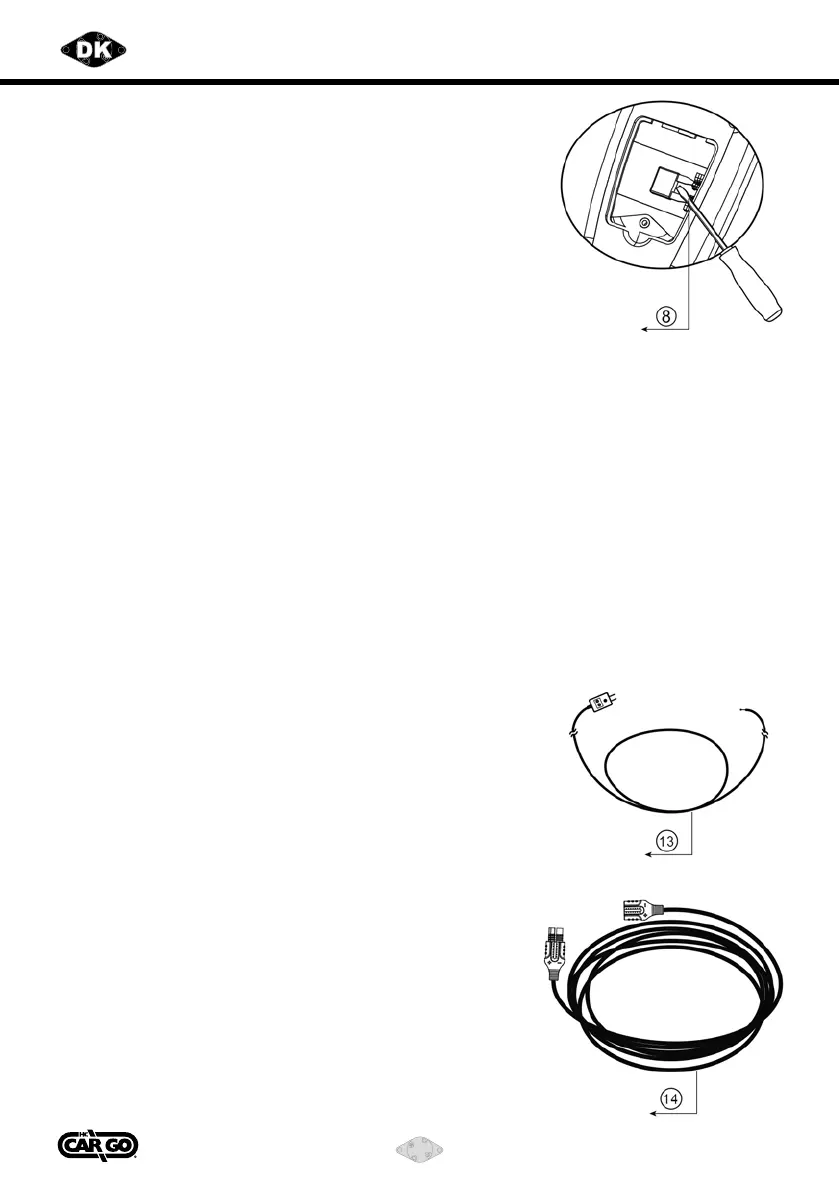

(8) SIKRING
Fast sikring til automatisk gendannelse er 5 A, og sikring til udskiftning kan være
en vilkårlig.
Testenheden vil bruge den mindste værdi til at beskytte kredsløbet.
Hvis f.eks. den faste sikring til automatisk gendannelse er 5 A, og sikringen til
udskiftning er 10 A, vil strømbegrænsningen være 5 A.
Hvis den faste sikring til automatisk gendannelse er 5 A, og sikringen til udskift-
ning er 1 A, vil strømbegrænsningen være 1 A.
(9) STRØMKLEMMER
(10) CIGARETTÆNDERSTIK
(11) EKSTRA JORDFORBINDELSE
(12) TILBEHØR
c. Forbindelsesstik
d. Kabelboringssonde
e. Lang testsonde
(13) TERMOELEMENT (EKSTRAUDSTYR)
(14) 6 m FORLÆNGERKABEL (EKSTRAUDSTYR)
