(1) Tryk kort på knappen MODE (INDSTILLING) for at skifte funktion
til måling af signal frekvens og spænding.
(2) Tilslutning af den ekstra jordforbindelse til negativ eller jord og sonden til positiv
eller testmålet.
(3) Aæs gennemsnitlig spændingsværdi på skærmen
(4) Aæs maks.- og min.-værdien for den aktuelle testspænding.
(5) Aæs frekvensværdien for det aktuelle testsignal.

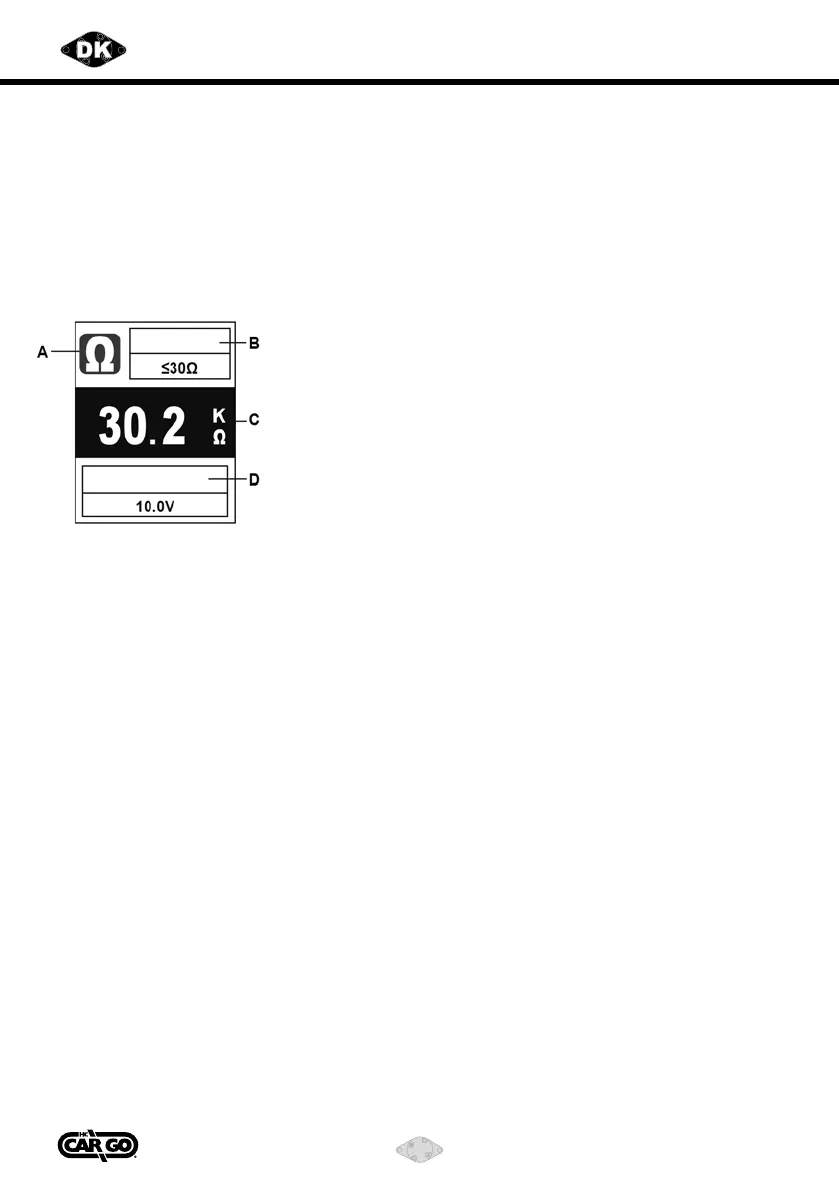

3) Modstandsmåling
Batteri
A. Modstandsmåling
B. Maks. kontinuitetsværdi
C. Modstandsværdi
D. Batterispænding
(1) For at undgå elektrisk fare skal du frakoble strømtilslutningen og modstanden og
aæse værdien på skærmen.
(2) Tryk kort på knappen MODE (INDSTILLING) for at skifte funktion til måling af
modstand.
(3) Slut testsonden og den ekstra jordforbindelse til modstandens to sider, og aæs
værdien på skærmen.
(4) Kontinuitetstest: Hvis modstanden er mindre end 30 ohm, vil summeren summe,
og den negative polaritetsindikator tændes (grøn).
(5) Aæs batteriværdien.
4) Test af strømtilførsel
(Denne funktion kan når som helst aktiveres, når der er trykket på
STRØMTILFØRSELSKONTAKT).
(1) Tryk STRØMTILFØRSELSKONTAKT fremad, hvorefter den positive spænding sendes
til testsonden, og den positive polaritetsindikator tændes (rød).
(2) Tryk STRØMTILFØRSELSKONTAKT tilbage, hvorefter den negative spænding sendes
til testsonden, og den negative polaritetsindikator tændes (grøn).
(3) Tilførselsspændingsværdien vil afhænge af forsyningsspændingsniveauet.
Den tilførte spænding vil f.eks. være 12 V, da forsyningsspændingen er et
12 V-batteri.
Kontinuitet
