III. ANVÄNDNING
Växla mellan funktionerna DC-Voltage, Resistance, Current, Signal frequency och Voltage genom
ett kort tryck på MODE-knappen
Anslut den röda klämman till batteriets pluspol och svart klämma till batteriets minuspol.
Den extra jordningskontakten kopplas till minuspolen på testobjekt när det är nödvändigt.

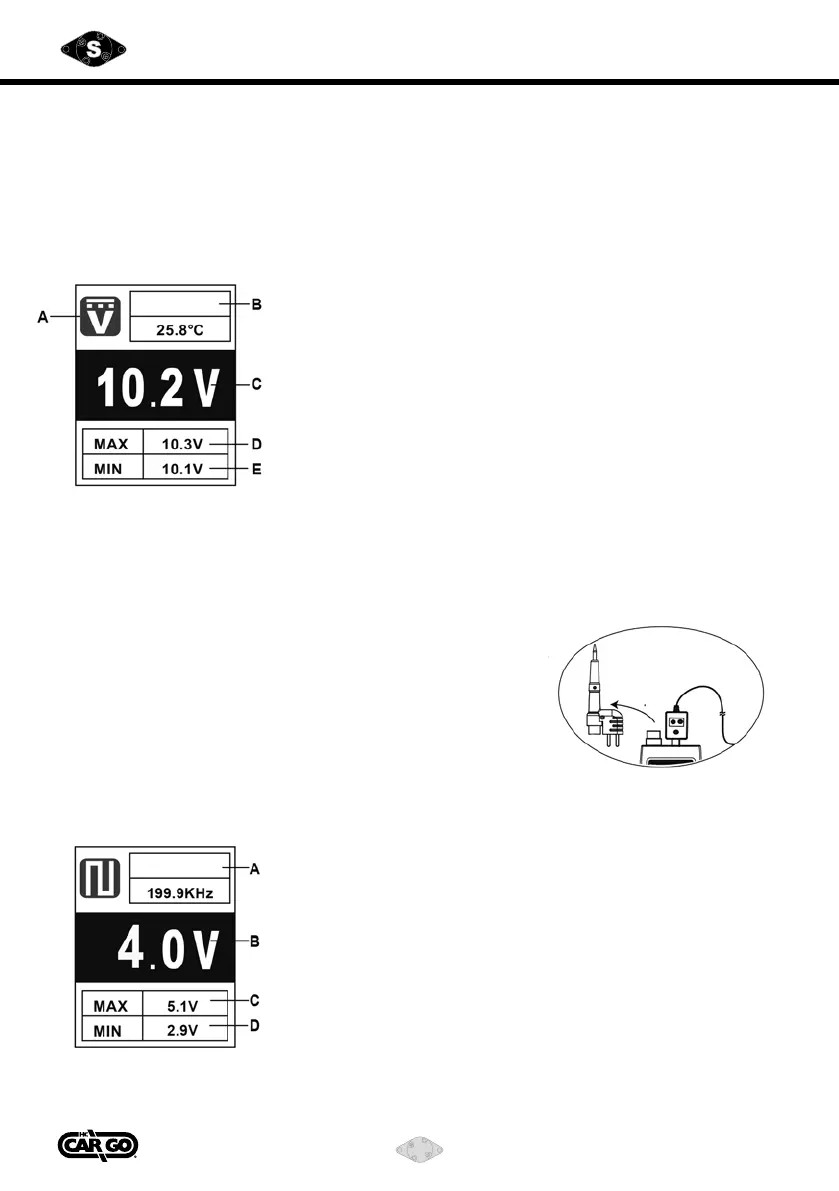

1) Mätning av likspänning - Externt spänningstest
A. Mätning av likspänning
B. Temperaturmätning
(registreras av termoelement)
C. Likspänningsvärde
D. Maximalt spänningsvärde
E. Minsta spänningsvärde
Temp.
OBS! Tryck inte på ”strömbrytare” under mätning av likström.
(1) Tryck kort på MODE-knappen för att byta funktion till mätning av likspänning.
(2) Anslut testproben och den extra jordningskontakten till de två polerna på
testobjektet.
(3) Läs av spänningsvärdet på skärmen.
(4) Läs av det maximala och minsta värdet för nuvarande
testspänning.
(5) Om det nns en termoelementsensor av K-typ på
testproben, kommer temperaturen att visas på
LCD-skärmen.
Om det inte nns någon sensor, kan temperaturen
mätas med hjälp av ett externt termoelement av K-typ.
2) Signalfrekvens och maximal/minsta spänningsmätning
A. Frekvensmätning
B. Genomsnittlig spänning
C. Maximalt spänningsvärde
D. Minsta spänningsvärde
Frekvens
Koppla ur
