(1) SCHERMO
(2) ILLUMINAZIONE
(3) SPIA DI INDICAZIONE POLARITÀ
Positivo: ROSSO:
Negativo: VERDE
(4) SONDA DI PROVA
Rimuovibile
(5) INTERRUTTORE DI ALIMENTAZIONE
(6) TASTO MODALITÀ
a. Pressione breve: Per cambiare la funzione di misurazione
b. Pressione lunga: Per passare da °C a °F

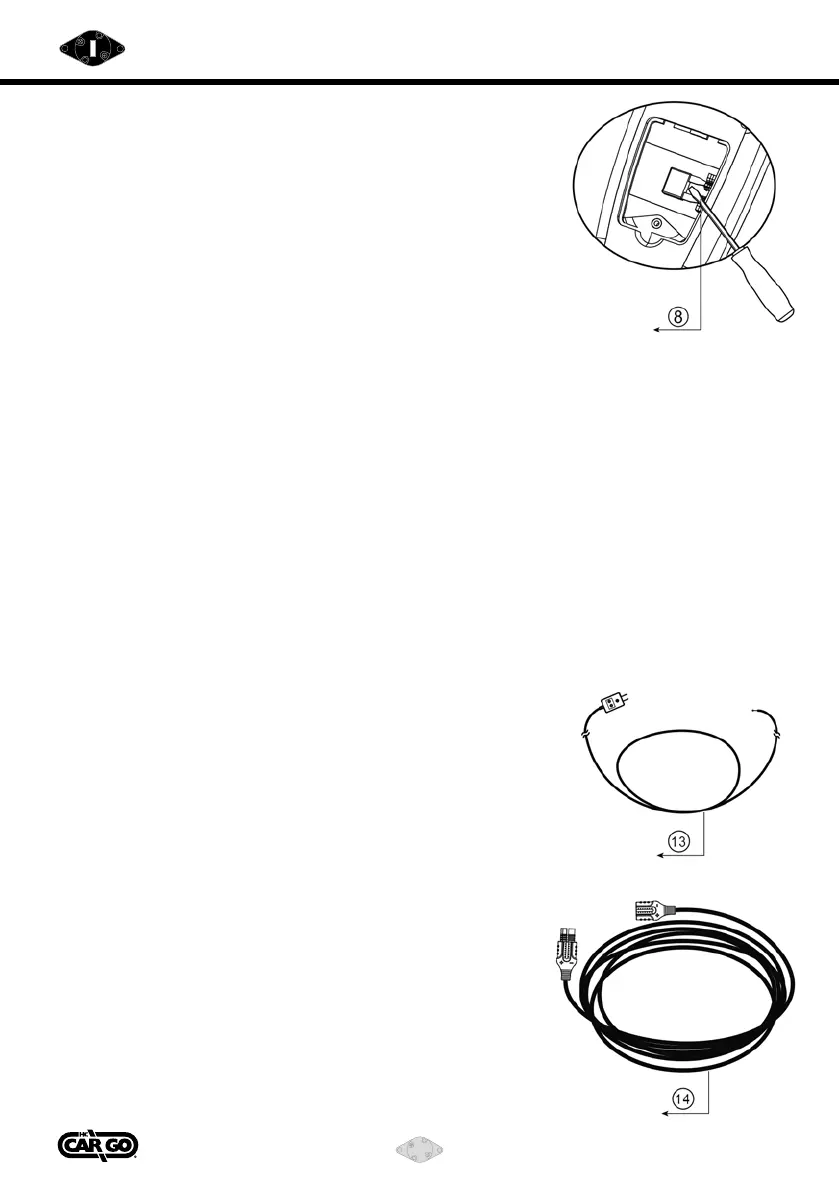

(7) COPERTURA SCATOLA FUSIBILE
Aprire per cambiare il fusibile
(8) FUSIBILE
Il fusibile a ripristino automatico sso è 5A e il fusibile di ricambio può essere di
qualsiasi tipo.
Il tester utilizza il valore più basso per proteggere il circuito.
Se, ad esempio, il fusibile a ripristino automatico sso è 5A e il fusibile di
ricambio è 10A, il limite sarà 5A.
Se il fusibile a ripristino automatico sso è 5A e il fusibile di ricambio è 1A, il
limite sarà 1A.
(9) PINZE DI ALIMENTAZIONE
(10) PRESA PER ACCENDISIGARI
(11) CONNETTORE DI TERRA AUSILIARIO
(12) ACCESSORI
c. Connettore
d. Sonda passante per lo
e. Sonda di prova lunga
(13) TERMOCOPPIA (OPZIONALE)
(14) CAVO DI PROLUNGA da 6m (OPZIONALE)
