(1) EKRAN
(2) PODŚWIETLENIE
(3) KONTROLKA WSKAZANIA BIEGUNOWOŚCI
Biegun dodatni: KOLOR CZERWONY
Biegun ujemny: KOLOR ZIELONY
(4) CZUJNIK POMIAROWY
Można go zdjąć.
(5) WYŁĄCZNIK ZASILANIA PODAWANEGO
(6) PRZYCISK WYBORU TRYBU
a. Krótkie wciśnięcie: przełączanie trybu pomiaru.
b. Długie wciśnięcie: przełączanie między °C a °F.
(7) OSŁONKA SKRZYNKI BEZPIECZNIKOWEJ
Otworzyć, żeby wymienić bezpiecznik.

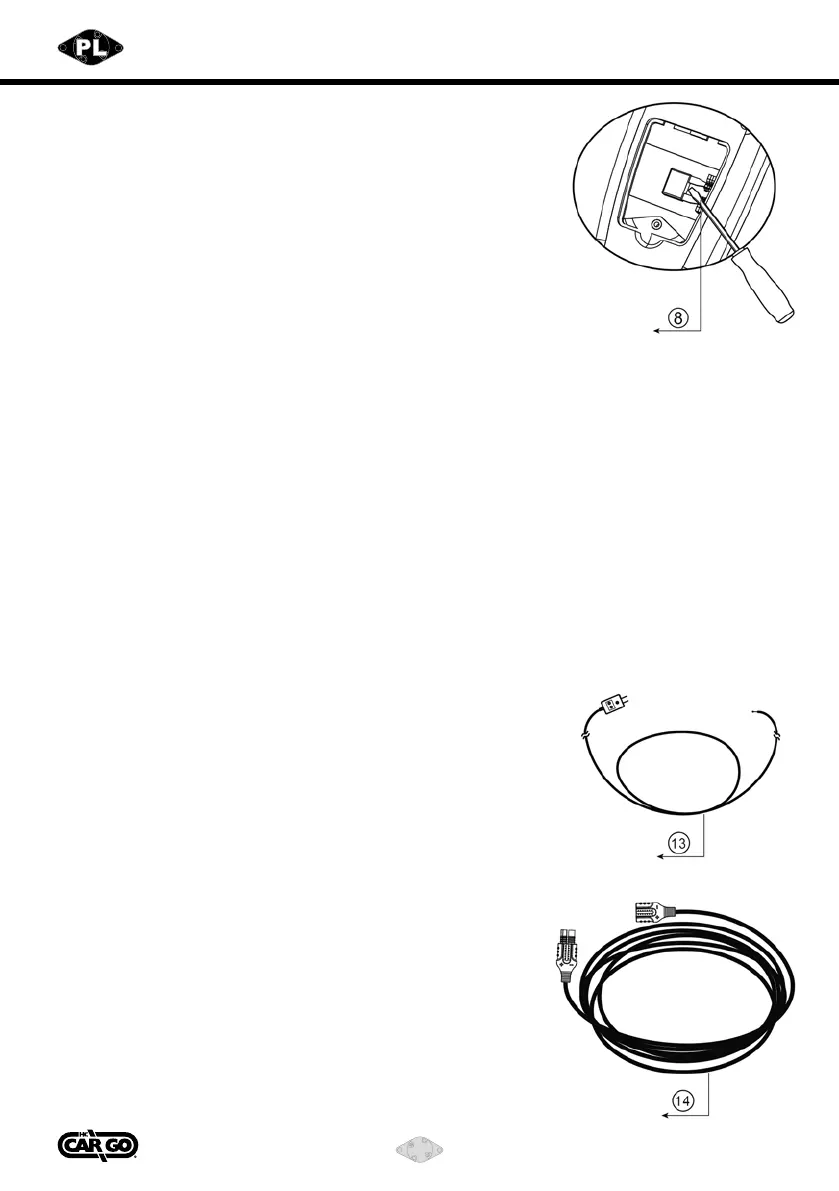

(8) BEZPIECZNIK
Założony jest bezpiecznik resetujący się samoczynnie, o obciążalności 5 A.
Zastąpić go można dowolnym bezpiecznikiem.
Miernik stosuje przy tym niższą z wartości, co ma na celu zabezpieczenie
obwodu.
Przykładowo, wobec faktu, że obciążalność założonego bezpiecznika
resetującego się samoczynnie wynosi 5 A, gdyby zastąpiono go bezpiecznikiem
o obciążalności 10 A, to prąd byłby ograniczany do 5 A;
podobnie, gdyby zastąpiono go bezpiecznikiem o obciążalności 1 A, to prąd byłby
ograniczany do 1 A.
(9) ZACISKI
(10) WTYK DO GNIAZDA ZAPALNICZKI
(11) ZŁĄCZE UZIOMOWE POMOCNICZE
(12) AKCESORIA
c. Złącze
d. Sonda penetrująca do przewodów
e. Czujnik pomiarowy wydłużony
(13) TERMOPARA (OPCJONALNA)
(14) PRZEDŁUŻACZ 6 m (OPCJONALNY)
