(1) Wciśnij krótko przycisk MODE, aby dokonać pomiaru częstotliwości.
(2) Podłączyć złącze uziomowe pomocnicze do bieguna ujemnego lub do uziemienia,
oraz czujnik do bieguna dodatniego lub do badanego obiektu.
(3) Odczytaj napięcie średnie na wyświetlaczu.
(4) Odczytać wielkości najwyższego i najniższego napięcia z trwającego testu.
(5) Odczytać wskazanie częstotliwości z trwającego testu sygnału.
3) Pomiar rezystancji
Akumulator

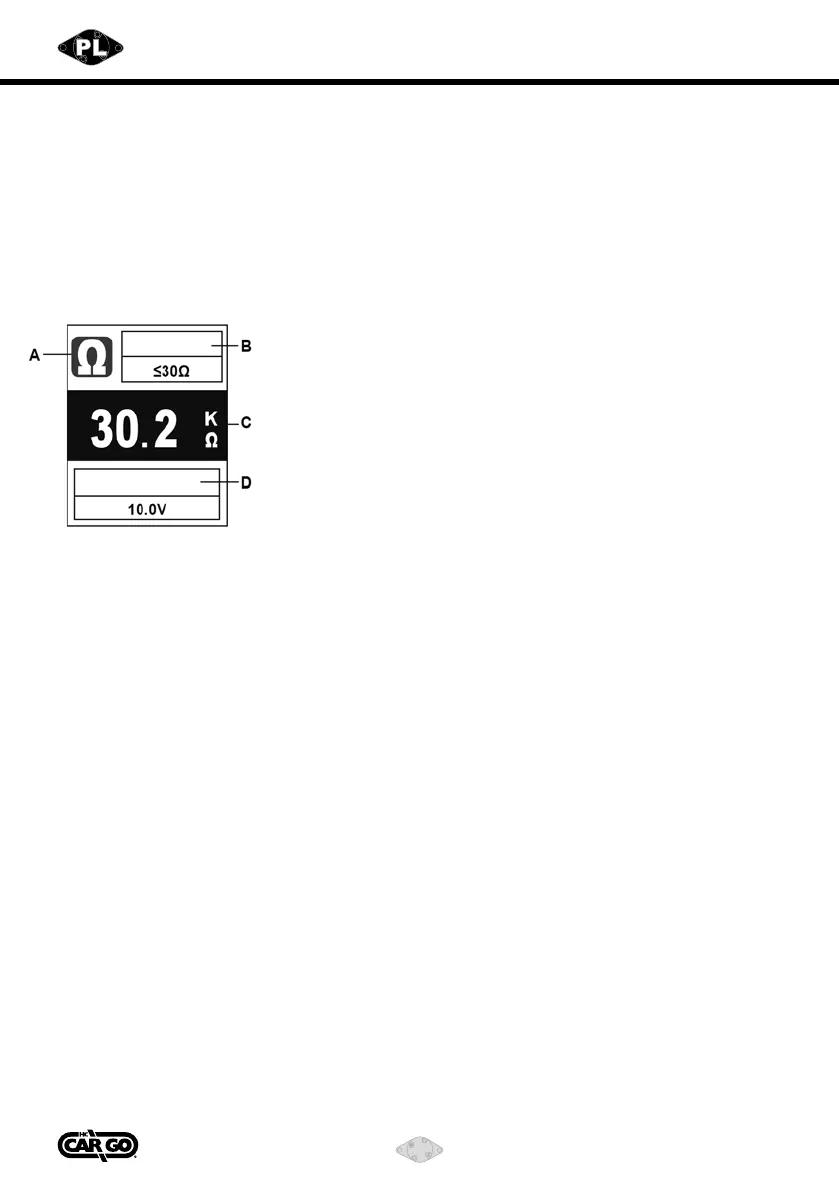

A. Pomiar rezystancji
B. Najwyższe wskazanie ciągłości
C. Wskazanie rezystancji
D. Napięcie akumulatora
(1) Żeby wyeliminować niebezpieczeństwo porażenia prądem elektrycznym, należy
rozłączyć zasilanie i rezystor, po czym odczytywać wskazanie z ekranu.
(2) Wciskając na krótko przycisk MODE, przełączyć tryb na pomiar rezystancji.
(3) Podłączyć czujnik pomiarowy i złącze uziomowe pomocnicze do obydwu stron
rezystora, po czym odczytać wskazanie z ekranu.
(4) Test ciągłości: Kiedy rezystancja wynosi poniżej 30 omów, odzywa się brzęczyk
i zapala się kontrolka wskazania biegunowości ujemnej (kolor zielony).
(5) Odczytać wartość dla akumulatora.
4) Test zasilania podawanego
(Tę funkcję można uaktywnić w każdej chwili, kiedy wciska się
wyłącznik zasilania podawanego).
(1) Wcisnąć wyłącznik zasilania podawanego do przodu. Napięcie bieguna dodat-
niego zostanie wtedy przesłane do czujnika pomiarowego, i zapali się kontrolka
wskazania biegunowości dodatniej (kolor czerwony).
(2) Wcisnąć wyłącznik zasilania podawanego do tyłu. Napięcie bieguna ujemnego
zostanie wtedy przesłane do czujnika pomiarowego, i zapali się kontrolka
wskazania biegunowości ujemnej (kolor zielony).
(3) Wartość napięcia podawanego zależy od poziomu napięcia zasilającego;
przykładowo, w przypadku akumulatora 12 V napięcie podawane wynosi 12 V.
Ciągłość
