CargoMaster 9029869 - Liste des Pieces

Porte-vélos en aluminium monté
sur attelage A
rticle n° 9029869
12

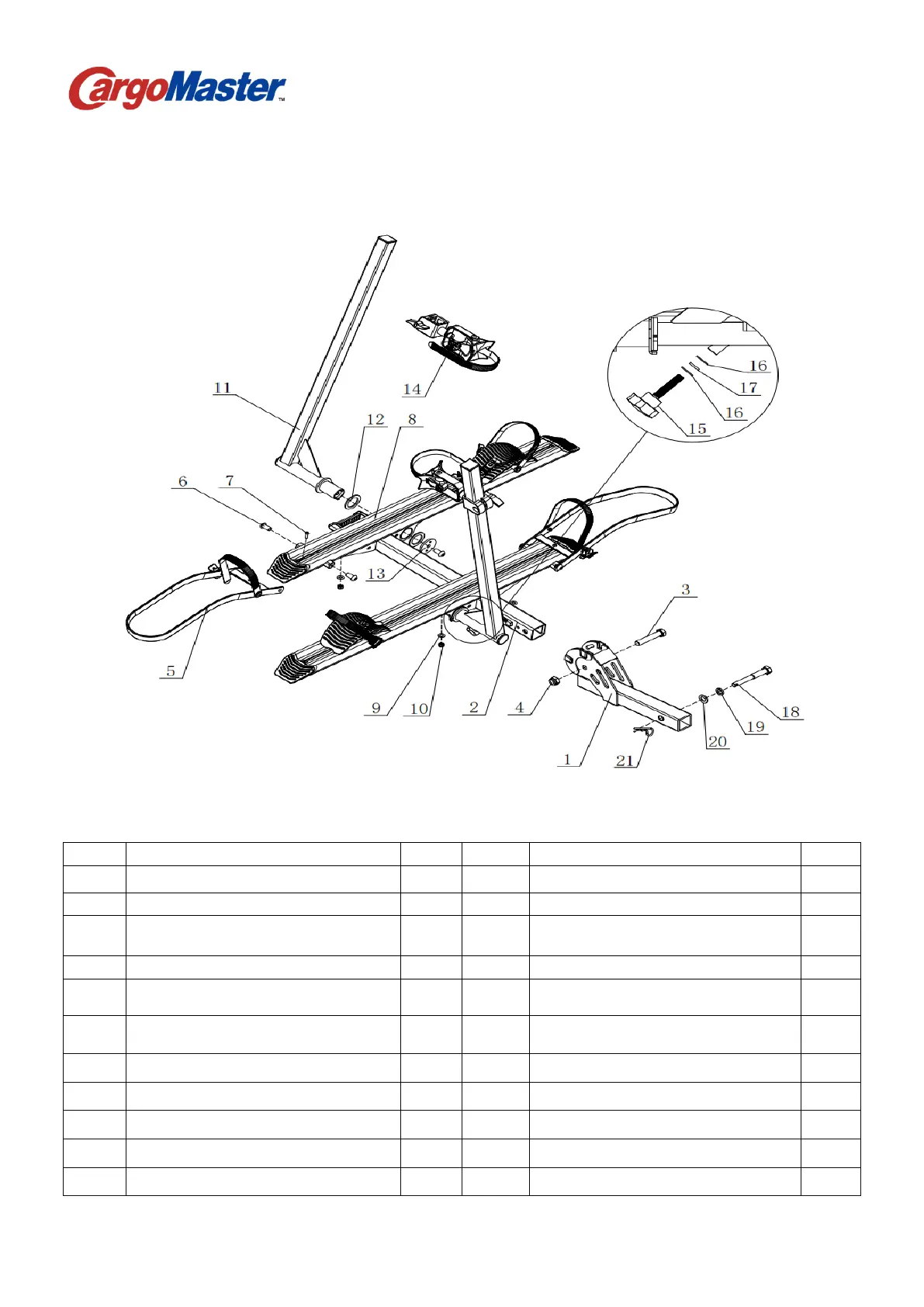

Diagramme
Liste des Pieces
Piece#
Description
Qté
Piece#
Description
Qté
1
Connecteur pliant
1
12
Joint en plastique
4
2
Tube de support
1
13
Joint circulaire
2
3 Boulon hexagonal M16x85 1 14
Réglage de l'ensemble de
support
2
4
Écrou de blocage M16
1
15
Volant M10
1
5
Base de fixation de la roue
avant
2
16
10 Rondelle plate
2
6 Vis M12x30 6 17 10 Rondelle élastique 1
7
Vis M6x20
2
18
Boulon antichoc M16
1
8
Traverse
2
19
Rondelle élastique φ16
1
9
Rondelle plate M8
4
20
Rondelle plate φ16
1
10
Écrou de blocage M8
4
21
φ3.8 Broche
1
11
Barre verticale
2
