Porte-vélos en aluminium monté
sur attelage Ar
ticle n° 9029869
14
Instructions de Montage

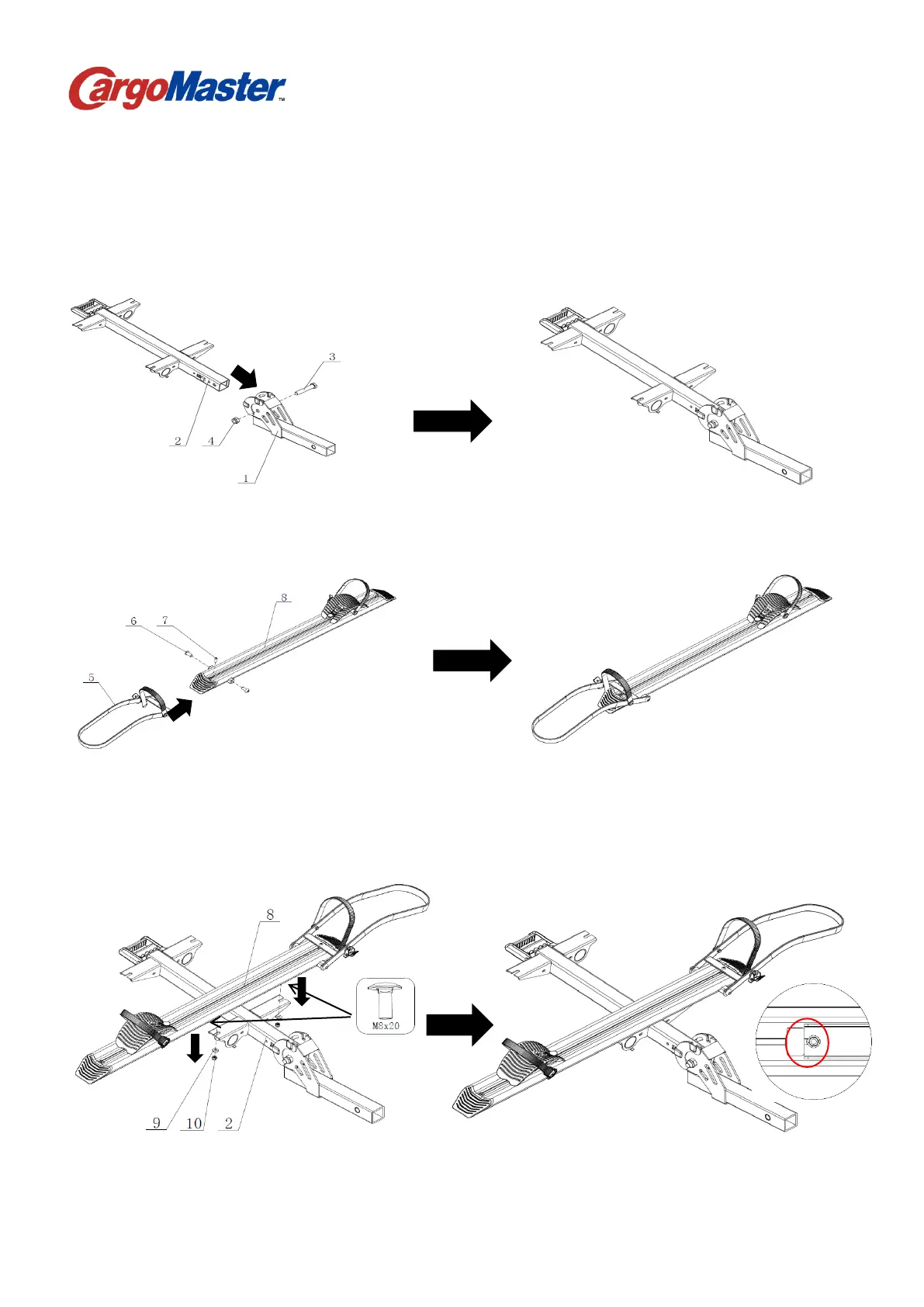

Étape 1: Alignez les trous sur le tube de support (2) et le connecteur pliant (1), puis connectez les deux
parties en insérant le boulon hexagonal M16*85 (3) à travers les trous. Fixez le boulon en place en
vissant le contre-écrou M16 (4). ATTENTION : Pour vous assurer que le rack se pliera en douceur, ne
serrez pas trop l'écrou de blocage. (Nous vous recommandons de serrer à 80 %.)
Étape 2: Alignez la base de fixation de la roue avant (5) avec la position du trou de l'ensemble de poutre
(8), installez les vis M12*25 (6) des deux côtés, et installez les vis M6*20 sur le dessus, et assurez-vous
qu'elles sont resserrés.
Étape 3: Installez une traverse (8) sur le tube de support (2) le plus proche du connecteur pliant, en vous
assurant que la traverse est centrée sur le tube de support. Localisez les boulons de carrosserie M8 * 20
dans la traverse et alignez chacun d'eux avec une fente dans le tube de support. Placez des rondelles
plates φ8 (9) sous le tube de support et fixez le boulon et la rondelle en place avec des contre-écrous M8
(10). Assurez-vous de bien serrer le contre-écrou.
Deux boulons de carrosserie M8 * 20
sont préinstallés dans la traverse.
Remarque: La plaque rectangulaire au bas de
l'assemblage de poutre doit être poussée vers
l'assemblage 2 pour s'assurer que l'assemblage de
