Porte-vélos en aluminium monté
sur attelage A
rticle n° 9029869
15

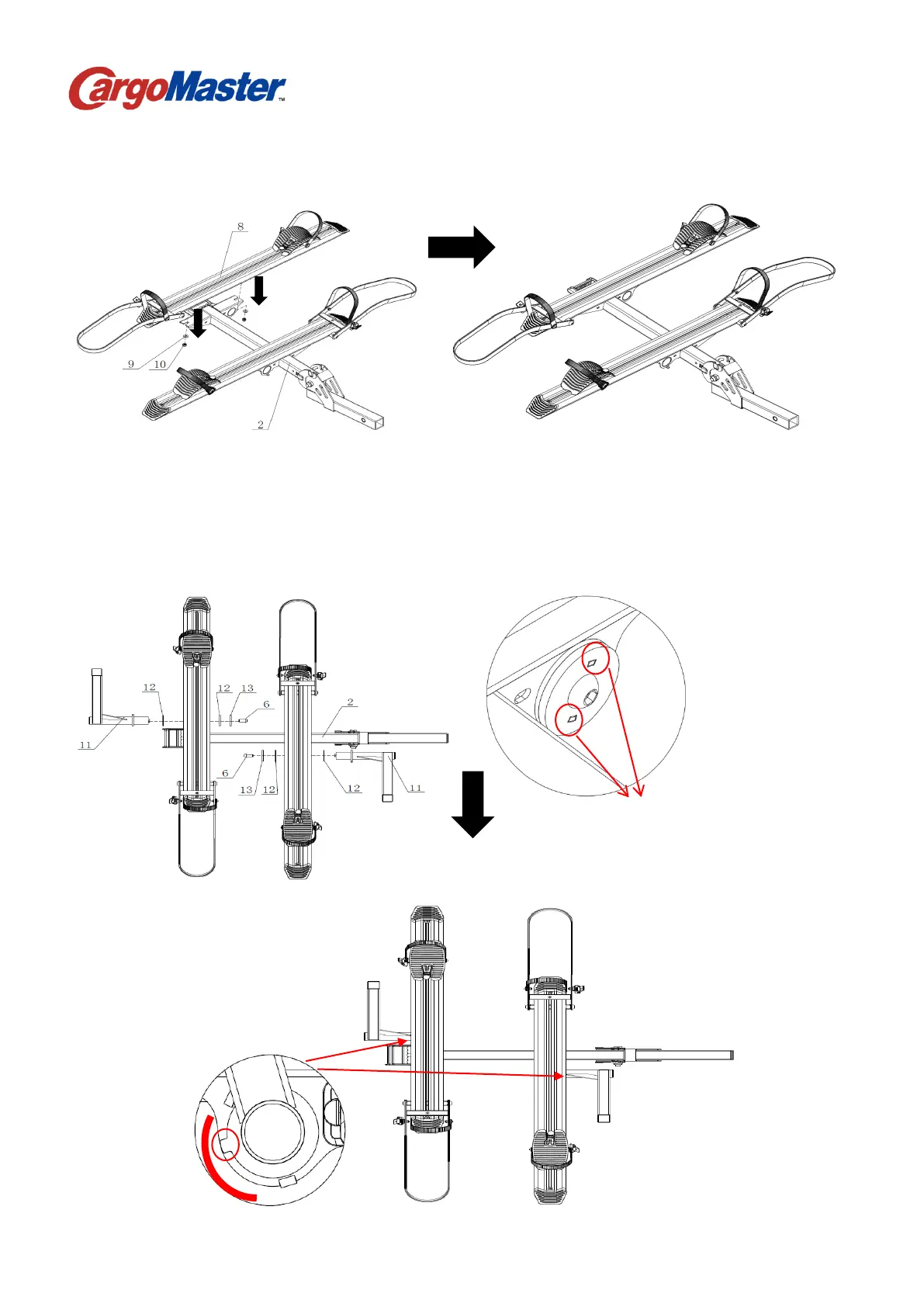

Etape 4: Installez l'autre traverse (8) sur le tube support (2), le plus éloigné du connecteur repliable.
Suivez les étapes décrites à l'étape 2.
Étape 5: Alignez l'assemblage du tube de réglage (11) avec le trou rond au milieu de l'assemblage (2),
ajustez l'assemblage du tube (11), le joint rond en plastique (12), le tube de support (2), le joint rond en
plastique ( 12), ouvrez le joint rond (13), les vis à tête ronde plate à six pans creux M12*25 (6) dans
l'ordre et serrez-les. Remarque : le sens d'installation de l'ensemble de tube de réglage (11) est indiqué
sur la figure ci-dessous.
Remarque: Le joint circulaire
ouvert (13) doit être assemblé
au ras des deux bossages de
l'ensemble du tube de réglage
(11).
Remarque: La tête convexe avec
disque convexe de l'ensemble
(11) doit être installée au milieu
de deux bossages rectangulaires
de l'ensemble 2 et à l'extérieur.
