Porte-vélos en aluminium monté
sur attelage A
rticle n° 9029869
16

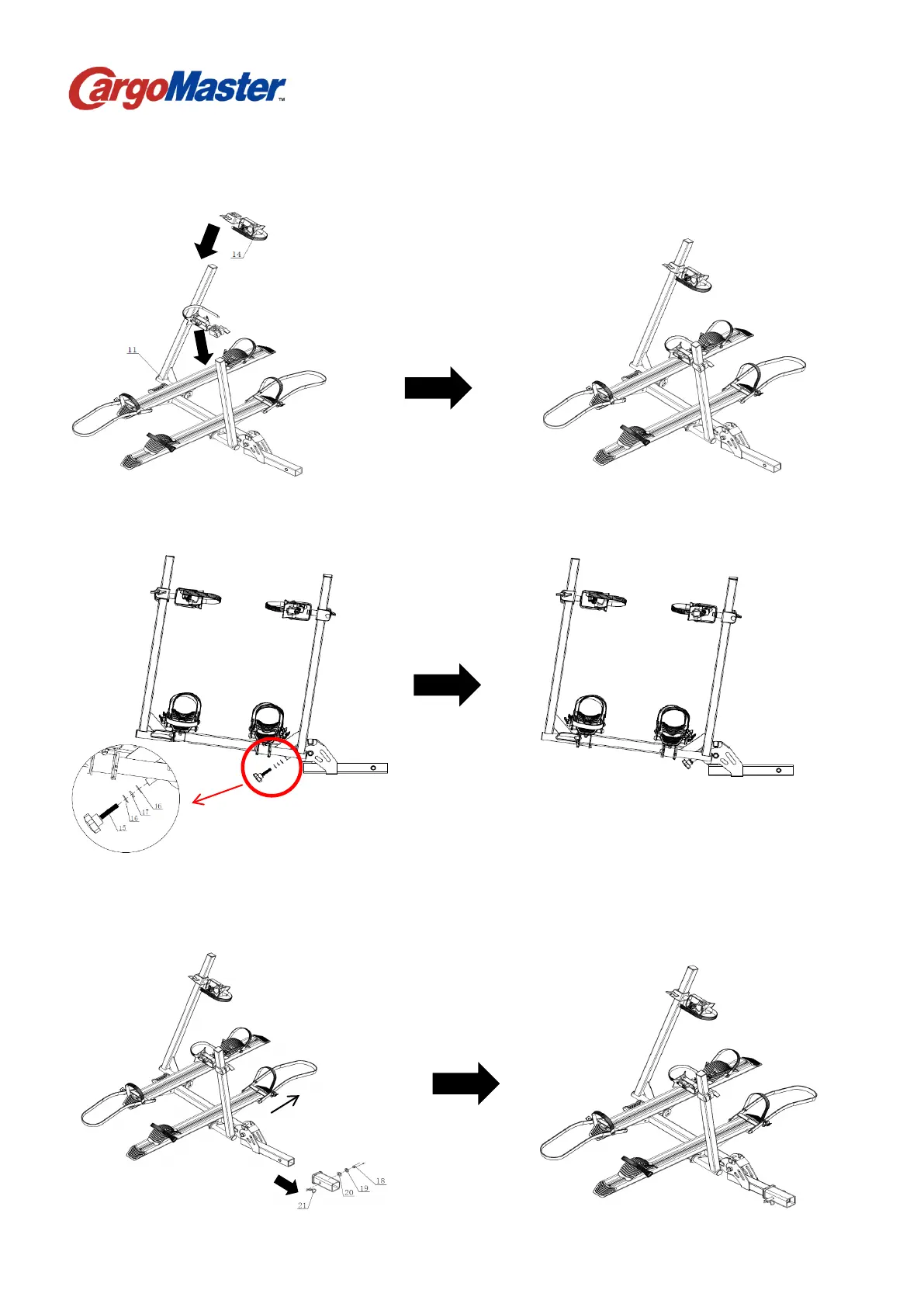

Étape 6: Insérez l'ensemble de support de réglage (14) dans l'ensemble de tube de réglage (11).
Étape 7: Installez le volant M10 avec la vis (15), la rondelle plate 10 (16), la rondelle élastique 10 (17) et
la rondelle plate 10 (16) dans le manchon fileté incliné au bas du tube de support (2) et serrez eux.
Étape 8: Alignez les trous du tube pliant avec les trous du récepteur d'attelage 2'' du véhicule, puis
connectez les deux parties comme indiqué ci-dessous. Placez un boulon antichoc M16 (18), à travers la
rondelle élastique φ16 (19), la rondelle plate φ16 (20) et les trous alignés. Fixez le boulon en place avec
la goupille 3,8 (21), en veillant à placer la goupille dans les trous du boulon.
