NL

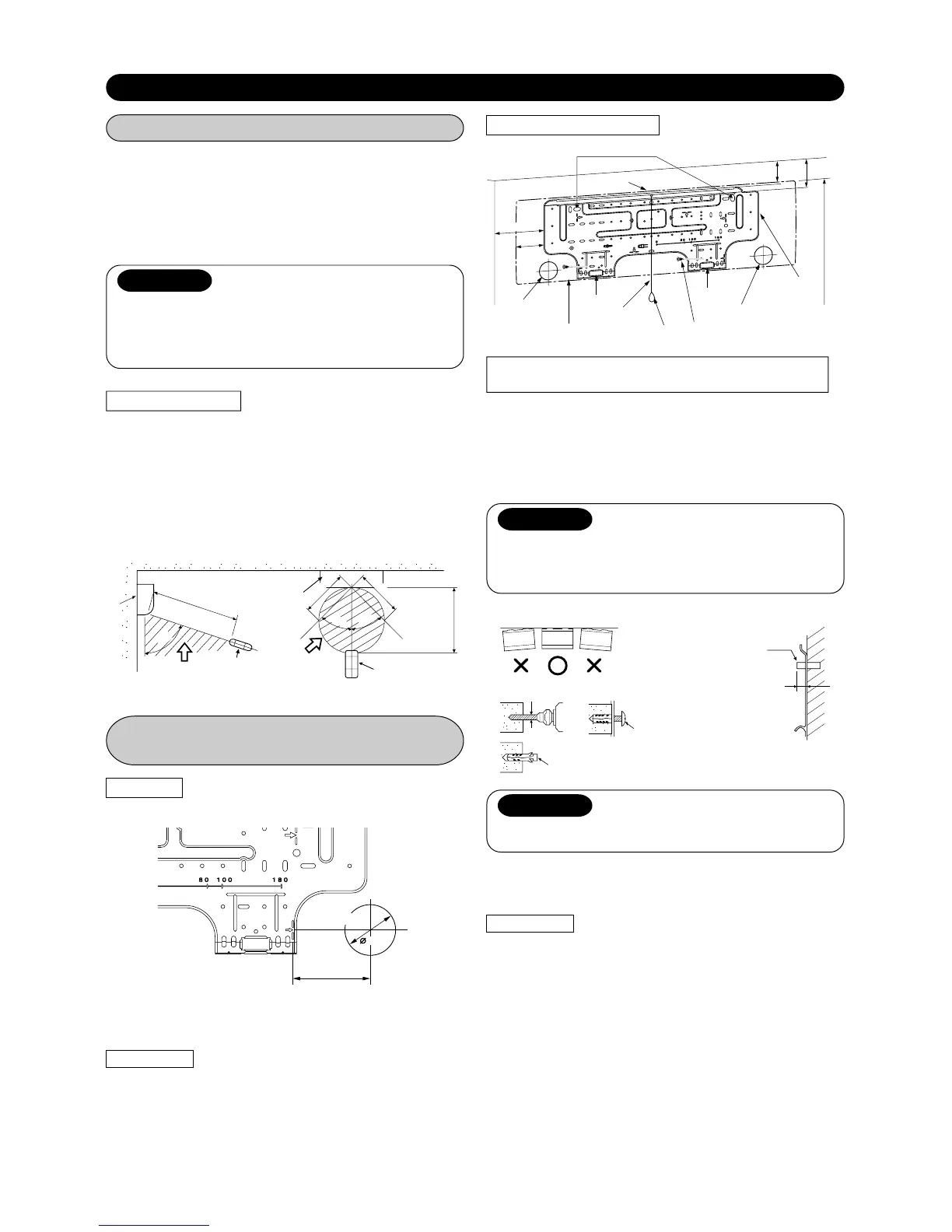

Wanneer de montageplaat rechtstreeks op de muur
wordt bevestigd
1. Maak de montageplaat stevig vast aan de muur door ze bovenaan en
onderaan vast te schroeven en er vervolgens de binnenmodule aan
vast te haken.
2. Als u de montageplaat met behulp van ankerbouten op een betonnen
muur wilt bevestigen, gebruikt u de hiervoor bestemde gaten (zie
onderstaande afbeelding).
3. Bevestig de montageplaat horizontaal in de muur.
OPGELET
Indien het toestel niet stevig wordt bevestigd, kan het vallen en
verwondingen of schade veroorzaken.
• Boor gaten met een diameter van 5 mm in muren van steen, beton en
dergelijke.
• Breng clipankers aan voor bevestigingsschroeven 7.
Uitsteek 15 mm
of minder
7 Bevestigingsschroef
∅4 x 25
ss
ss
s
Clipanker
(lokale onderdelen)
Gat van 5 mm diam.
Ankerbout
OPGELET
Maak bij het bevestigen van de montageplaat met een
bevestigingsschroef geen gebruik van een ankerboutgat. Indien u dat
toch doet, kan het toestel vallen en verwondingen of schade
veroorzaken.
OPMERKING
• Maak de vier hoeken en de onderkant van de montageplaat vast met
4 tot 6 bevestigingsschroeven.
Installatieplaat
(Hou deze horizontaal.)
1
Installatieplaat
Binnenmodule
Leidinggat
Leidinggat
Haakje
Haakje
2 m ofs meer van de vloer
Haakje
Verankeringsboutopeningen
5 m
5
m
45°
4
5
°
7
5
°
* 7 m
7 m
BINNENMODULE
Installatieplaats
• Een plaats met voldoende ruimte rond de binnenmodule, zoals
aangegeven in de afbeelding.
• Een plaats waar de luchtinlaat en –uitlaat niet wordt gehinderd.
• Een plaats waar de leiding makkelijk aan de buitenmodule kan worden
bevestigd.
• Een plaats waar het voorpaneel kan worden geopend.
• De binnenmodule moet zo zijn geïnstalleerd dat de bovenkant
minstens 2 m hoog zit. Plaats niets bovenop de binnenmodule.
OPGELET
• Directe zonnestraling op de draadloze ontvanger van de
binnenmodule moet worden vermeden.
• De microprocessor in de binnenmodule mag zich niet te dicht bij
RF ruisbronnen bevinden.
(Raadpleeg de gebruikershandleiding voor meer details.)
(Bovenaanzicht)
* : Axiale afstand
Ontvangstbereik
Ontvangstbereik
Afstandsbediening
Binnenmodule
Afstandsbediening
(Zijaanzicht)
Afstandsbediening
• Een plaats waar geen obstakels zoals bijvoorbeeld een gordijn het
signaal afkomstig van de binnenmodule kunnen hinderen.
• Leg de afstandsbediening niet op een plaats waar ze is blootgesteld
aan directe zonnestraling of dicht bij een warmtebron zoals
bijvoorbeeld een kachel.
• Hou de afstandsbediening minstens 1 m uit de buurt van een TV-
toestel of stereo installatie. (Dat is nodig om te voorkomen dat beeld
en/of geluid wordt gestoord.)
• De plaats van de afstandsbediening dient te worden bepaald zoals
hieronder afgebeeld.
Gat boren
Bij het installeren van koelleidingen aan de achterkant
Het midden van het leidinggat
zit boven het pijltje.
Gat Boren en Montageplaat
Bevestigen
OPMERKING
• Bij het boren in een muur die metalen latten, roosters of platen bevat,
moet u gebruik maken van een los verkrijgbare opzetring.
1. Nadat u de positie van het leidinggat op de montageplaat (A) hebt
bepaald, boort u het leidinggat (∅65 mm) lichtjes schuin omlaag naar
de buitenkant toe.
Montageplaat bevestigen
65 mm
100 mm
Leidinggat
Binnenmodule
62
85
82,5
170
Schroefdraad
Gewicht
7 Bevestigingsschroef
3
