Elektronische regelaar Type B
NL - 22
Type “B” wordt gebruikt in 4-pijps systemen en in 2-pijps systemen
met een elektrisch verwarmingselement.
Functies
De regelaar zorgt ervoor dat de binnentemperatuur, die met de
knop tussen 10°C en 30°C is ingesteld, wordt behouden.
Ventilatorbediening
Met de keuzeschakelaar kan de ventilator ingesteld worden op
handmatig of automatisch bedrijf.
In de stand handmatig kunnen drie toerentallen gekozen worden
(laag/midden/hoog).
In de stand automatisch wordt het toerental op basis van de ing-
estelde temperatuur geregeld door een in de regelaar ingebouwde
microprocessor.
Tijdens de montage is het mogelijk te kiezen voor permanent venti-
latorbedrijf via de schakelaar op de printplaat (zie
ʻDIP-schakelaarconfi guratiesʼ).
De ventilatie wordt in de verwarmingsmodus ongeveer een minuut
vertraagd zodat de restwarmte die aanwezig is op de warmtewisse-
laaraccu of op de elektrische verwarmer (als die zijn geïnstalleerd)
kan worden verwerkt.
20°c
O
FF
AUTO
A

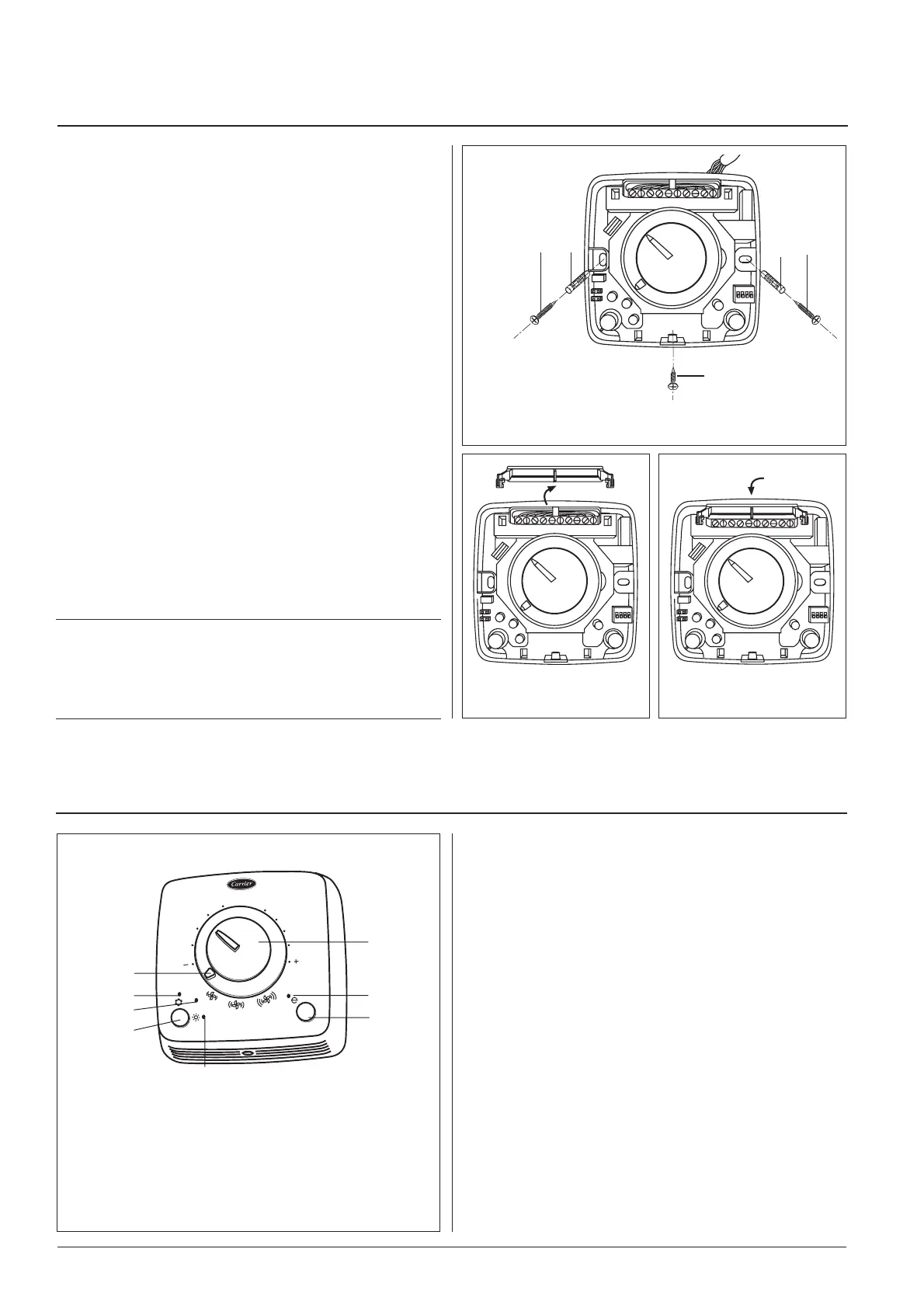

Regelpaneel, op wand gemonteerd
• Draai de schroef in het onderste deel van de afdekplaat van de
regelaar los en verwijder de afdekplaat (Fig. 2). Houd de regelaar
tegen de wand en teken de boorgaten (indien nodig) af.
• Boor de gaten.
Niet boren terwijl u de regelaar tegen de wand houdt.
• Maak de elektrische aansluitingen tussen het knoppenbord van
de regelaar en het bedieningspaneel van de ventilatorconvector
volgens het elektriciteitsschema van fi g. 9.
Raadpleeg voor de specifi eke aansluiting tussen de regelaar en
de ventilatorconvector het schema op de machine zelf.
• Verwijder de kabelbeveiligingssteun en maak de aansluitingen op
het knoppenbord van de regelaar (Fig. 3).
• De aansluitkabel van de ventilatorconvector en de kabels van
de accessoires moeten van het type H07-RN-F (of hoger) zijn,
volgens de norm EN 60335-2-40.
Alle kabels voor de elektrische aansluiting moeten ten minste
1,5 mm dik zijn.
De maximale aansluitafstand tussen eenheid en regelaar is
15 meter.
• Plaats nadat u de aansluitingen op het klemmenbord hebt gemaakt
de kabelbeveiligingssteun terug volgens de afbeelding (Fig. 4).
• Bevestig de regelaar op de muur met de pluggen .
• Doe de afdekking weer op de regelaar en maak vast met de
eerder verwijderde schroef
(Fig. 2).
BELANGRIJK:
• Alle verbindingen tussen de unit en de regelaar dienen via
een geschikte kunststof buis te verlopen.
• Ga zeer zorgvuldig om met de regelaar. Raak de elektroni-
sche componenten niet aan om beschadiging daarvan te
voorkomen.
Montage
REGELAAR TYPE “B”
Regelaar
Fig. 5
AAN/UIT / keuzeschakelaar ventilatortoerental
Blauw LED – koelbedrijf
Knop voor bedrijfsomschakeling
Rode LED – verwarmingsbedrijf
Energiebesparingsknop
Gele LED - energiespaarstand
Thermostaat
Automatische seizoenswisseling
Fig. 3 Fig. 4
Fig. 2
Schroeven
Plug
Schroef om regelaar te sluiten
