Elektronische regelaar Type B
NEDERLANDS
Vorstbeveiliging
Deze functie voorkomt dat de temperatuur in ruimtes die geruime
tijd ongebruikt blijven, niet lager wordt dan 7 °C.
Wanneer deze temperatuur wordt bereikt, activeert de regelaar de
klep en de ventilator op de hoge snelheid.
De antivriesfunctie kan worden ingeschakeld door de bijbehorende
microschakelaar te confi gureren (raadpleeg de confi guratie van
de dip-switches); als de antivriesfunctie is ingeschakeld, werkt de
functie ook wanneer de regelaar op OFF staat.
Energiebesparing
Deze functie is met name nuttig wanneer de airconditioning
ʼs nachts werkt of in ruimten waarin langere tijd niemand aanwezig
is. In dat geval kan door een druk op de knop
de temperatuur
tijdens koelbedrijf met 4°C verhoogd en tijdens verwarmingsbedrijf
met 4 °C verlaagd worden.
Wanneer deze functie gekozen wordt (gele LED brandt), gaan alle
andere displays uit.
Bedrijfsomschakeling
Handmatig
Met behulp van de drukknop op de regelaar kan verwarmingsbedrijf
of koelbedrijf ingesteld worden.
Automatisch
Al naar gelang de door de gebruiker ingestelde temperatuur en de
ruimtetemperatuur schakelt de automatische bedrijfsomschakeling
tussen koelbedrijf en verwarmingsbedrijf.
Externe aansluiting
Wanneer een dergelijk signaal geactiveerd wordt (aanwezigheid
van lijnspanning op het klemmenblokcontact), wordt de regelaar in
de UIT-stand geschakeld.
Het gevolg hiervan is dat alle uitgangen (ventilator, kleppen etc.)
afgeschakeld worden en alleen de vorstbeveiliging actief blijft, mits
deze instelling geactiveerd is via de desbetreffende DIP-schakelaar.
Extra verwarming:
Met deze functie kan de elektromagnetische waterklep tegelijkertijd
werken met de elektrische verwarmers.
De functie wordt geactiveerd via de dipswitch (nr. 5); zie de para-
graaf over de confi guratie van de microschakelaars (dipswitches).
Om oververhitting door het tegelijktijdig werken van het water en
de verwarmingselementen te voorkomen, wordt de temperatuur
van het water dat de accu binnenkomt beperkt door een speciale
sensor die wordt geleverd als accessoire en die verplicht op de
ingangsleidingen moet worden geplaatst.
Als de sensor niet is aangesloten terwijl de functie is ingeschakeld,
geeft de regelaar alarm door de rode led te laten knipperen en de
hele werking uit te schakelen.
Installatie sensor:
Open de regelaar door de afsluitschroef los te draaien (zie fi g.
6). Sluit de aansluitzijde van de sensor aan op aansluiting
op de
elektrische kaart (zie fi g. 6).
Sluit het andere uiteinde aan op de ingangsleiding van het water
met de klem en de bijgeleverde bandjes (zie fi g. 7) .Isoleer ten slot-
te de leiding nauwkeurig met het bijgeleverde isolatiemateriaal.
Regelaar
Gebruik:
AAN/UIT / keuzeschakelaar ventilatortoerental
UIT In deze stand is de regelaar uitgeschakeld en zijn alle func-
ties geblokkeerd.
Indien de vorstbeveiliging ingesteld is via de desbetreffende
DIP-schakelaar, is deze functie wel actief.
Ventilatortoerental laag.
Ventilatortoerental midden.
ventilatortoerental hoog.
AUTO De regelaar handhaaft de gekozen temperatuur; het ventila-
tortoerental wordt automatisch aangepast.
Thermostaat
Dient om de temperatuur op het gewenste niveau te houden. De
referentiewaarde in het midden van de schaal is 20 °C.
U kunt de temperatuur verlagen door de knop naar het symbool (-)
te draaien (minimumtemperatuur is 10 °C).
U kunt de temperatuur verhogen door de knop naar het symbool (+)
te draaien (maximumtemperatuur is 30 °C).

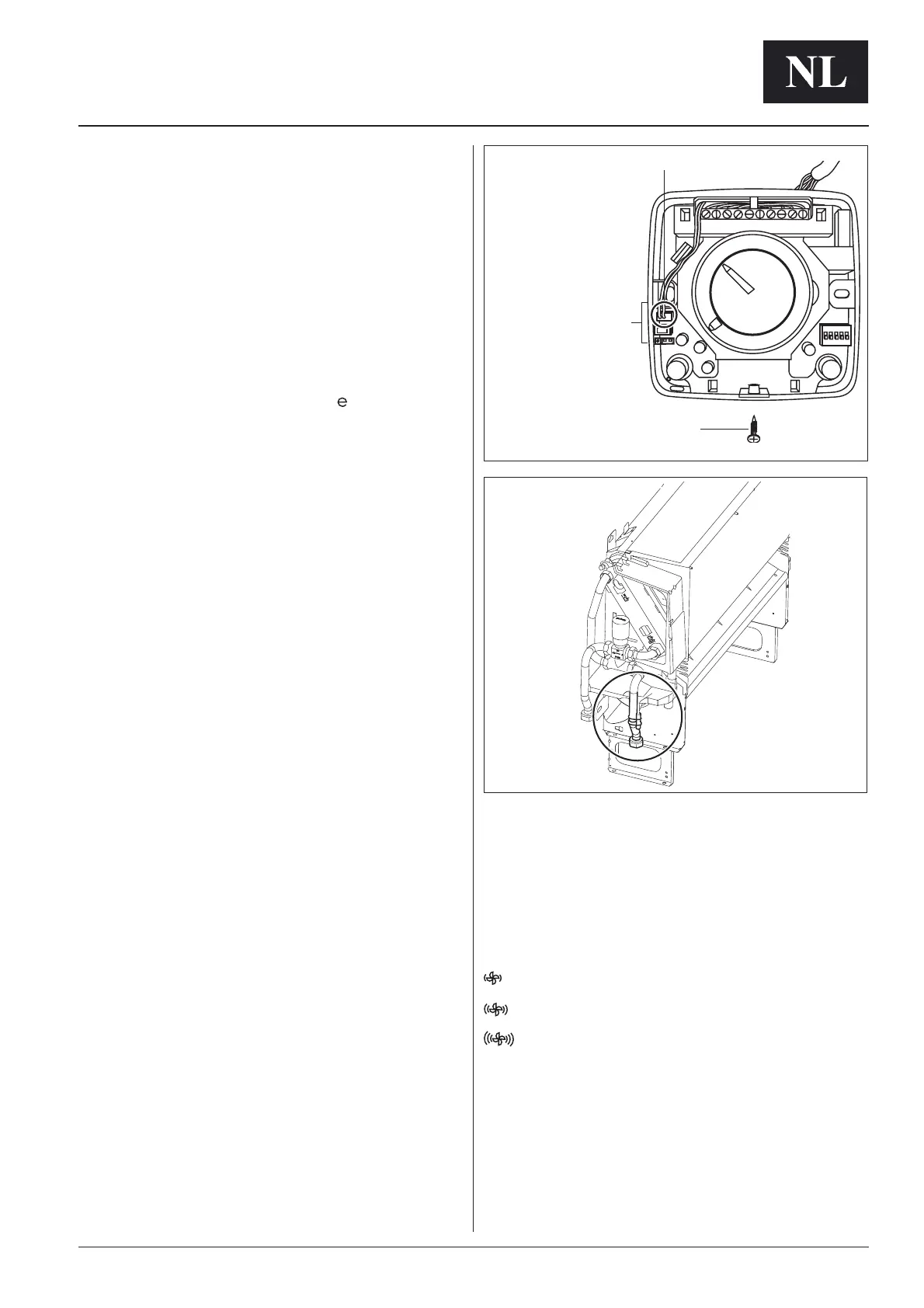

Fig. 7
Schroef om regelaar te sluiten
Sensor watertemperatuur
Fig. 6
X1 : Watersonde (optioneel)
X2 : Luchtsonde
X3 : Jumper voor het
inschakelen van de
sonde op de luchtre-
tourleiding
