131
Instalação
Coloque todo cabo em excesso dentro da parede e 9.
contra a base de montagem. Vede o furo na parede
para evitar escape de ar. Os escapes podem afetar a
operação.
Feche a caixa. Fixe o termostato à placa de suporte 10.
introduzindo a lingüeta dentro da borda inferior e
empurrando a parte superior até fechá-la. Ver g. 4.
Feche a unidade termostato, certicando-se de que 11.
os pinos na parte de trás da placa de circuito estejam
alinhados com os soquetes no conector.
LIGUE a energia da unidade.12.
Quando a energia é aplicada, todos os ícones do display se
acendem por 2 segundos para testar o display.
Logo após, o tipo de equipamento para o qual o termostato
está congurado é exibido por mais 2 segundos.
Será um HP, AC ou HO. Esta conguração é congurável
em Fábrica ou pelo Instalador. A Placa Principal também
pode atualizar a última informação de Status para esta
conguração ao NUI.
4

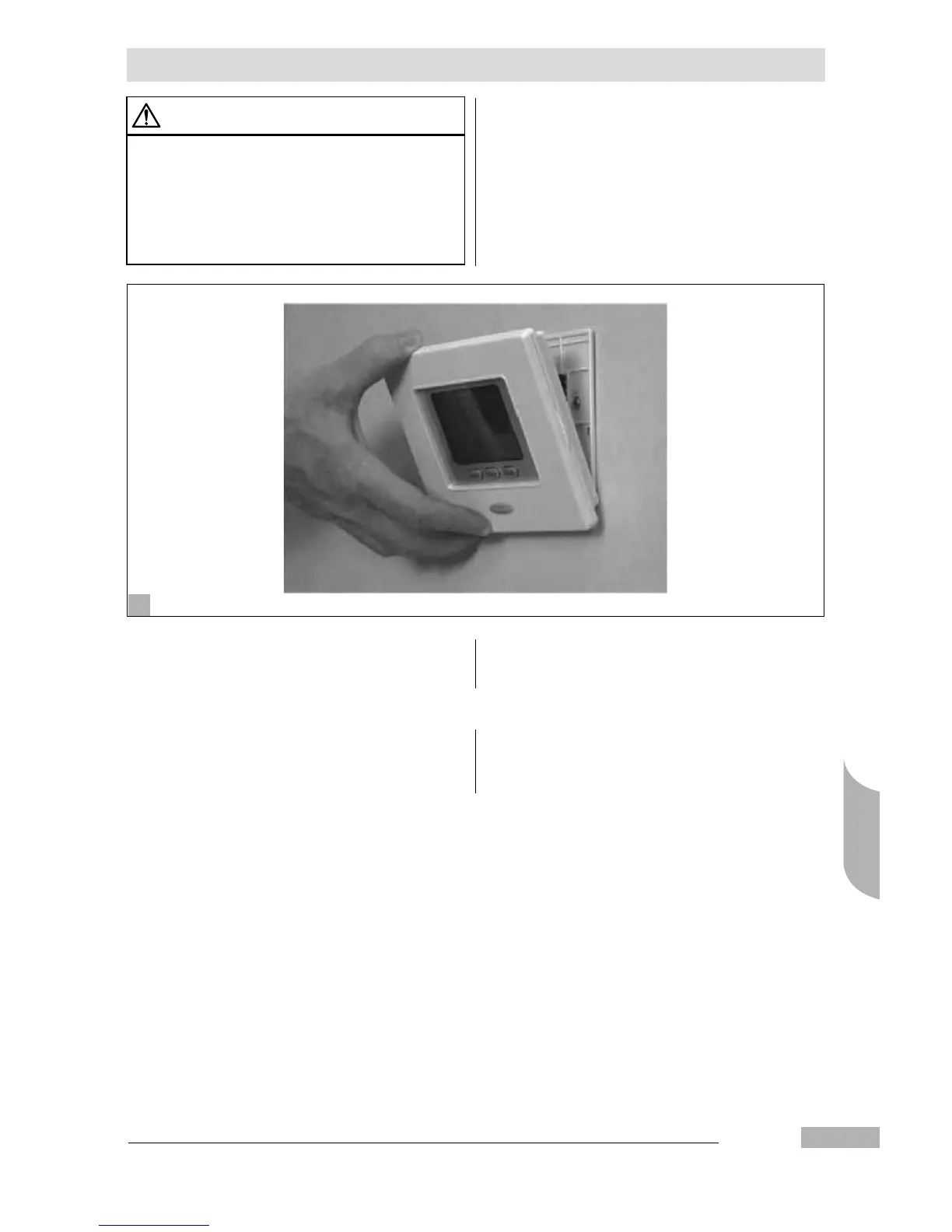

Prenda o NUI
RISCO DE OPERAÇÃO ELÉTRICA
O não atendimento a este aviso pode resultar em danos ao
equipamento ou operação incorreta.
O cabeamento ou a instalação incorreta pode danificar o
termostato.
Faça a verificação para se certificar de que o cabeamento
esteja correto antes de continuar com a instalação ou ligar
a unidade.
Atenção
Português
