Instalacja

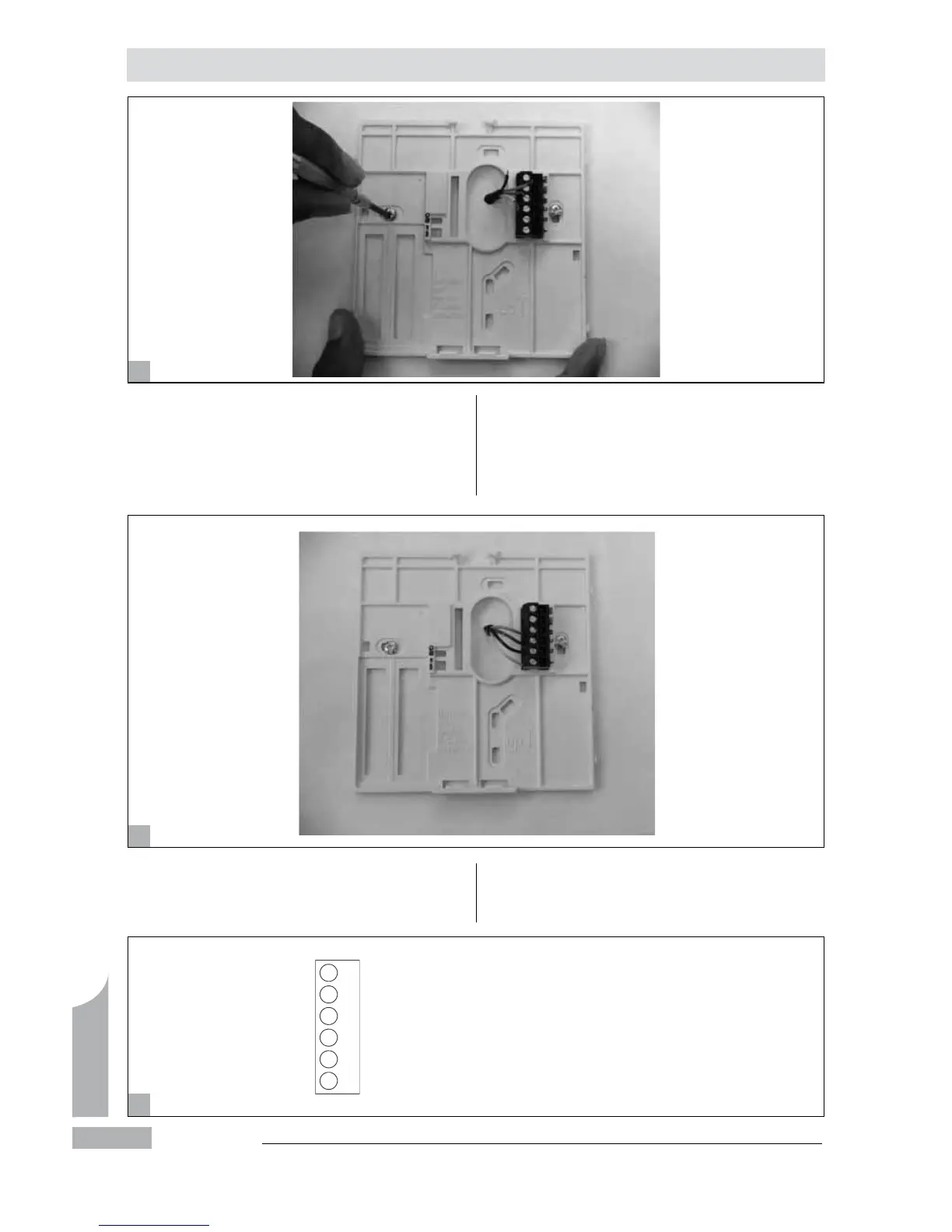

Zamocować podstawę w ścianie za pomocą 2 6.
załączonych kołków rozporowych i wkrętów. Wszystkie
przewody muszą być przeprowadzone przez otwór w
podstawie.
Wyregulować długość i ustawienie każdego przewodu, 7.
zapewniając 6,5 mm dodatkowego przewodu przy
połączeniu z odpowiednim stykiem i złączem w
podstawie. Zdjąć izolację wyłącznie z odcinka każdego
przewodu o długości 6,5 mm, zapobiegając zwarciu
przyległych przewodów po ich podłączeniu. Patrz rys. 2.
Dopasować i podłączyć przewody wyposażenia do 8.
odpowiednich styków i złączy. (Patrz rys. 3).
Szczegółowe informacje znajdują się na schemacie
połączeń (strona 20).
1
2
3
Rc – Nieużywane
Rh – Nieużywane
W – Gniazdo wejściowe
C – Gniazdo wyjściowe
G – Napięcie niestabilizowane 12 V prądu stałego
Y – Uziemienie
Oznaczenia styków
Podłączanie
przewodów do
listwy zaciskowej
Mocowanie płyty tylnej
Polski
