Casio CTK-500 Service Manual

— 12 —

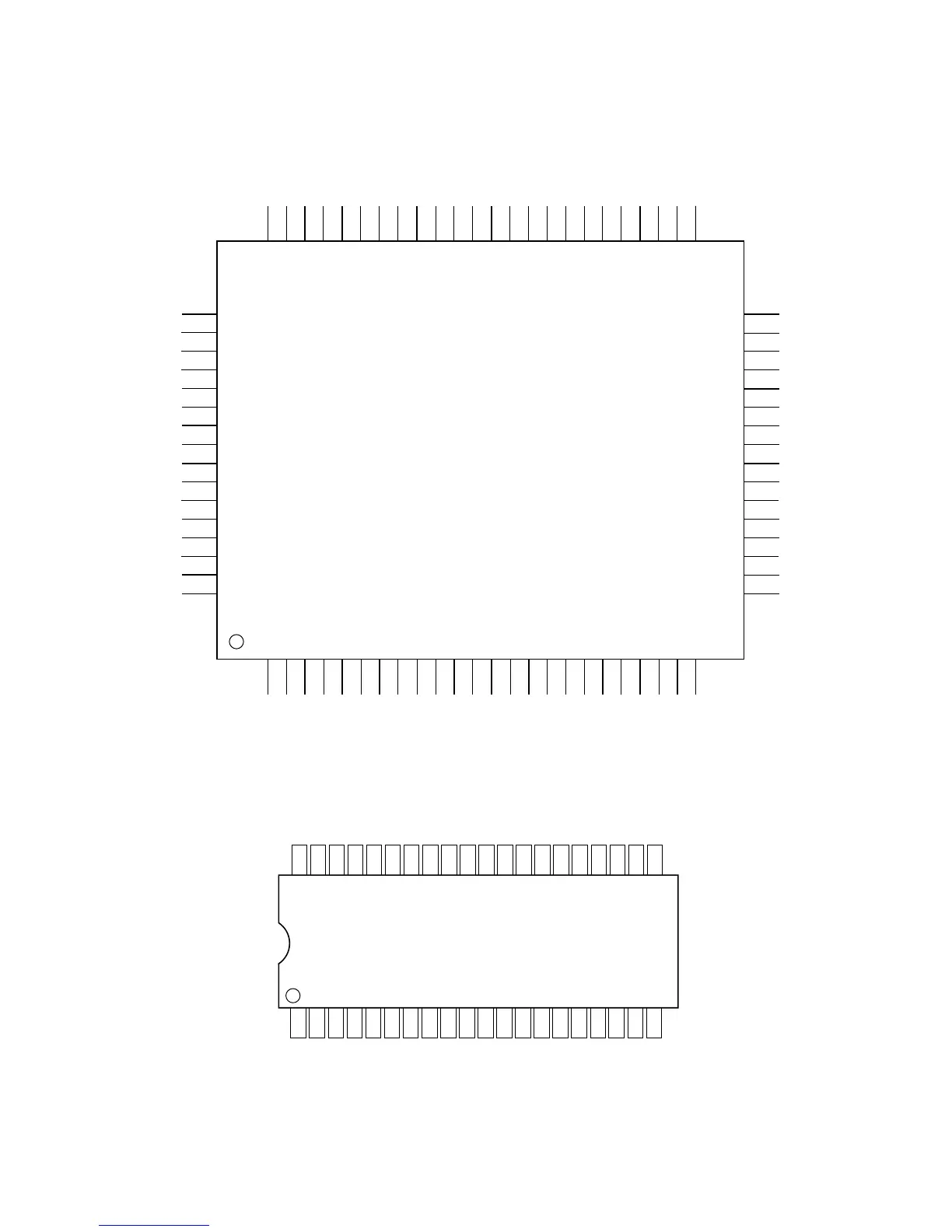

IC AND TRANSISTOR LEAD IDENTIFICATION
1 2 3 4 5 6 7 8 9
10 11 12 13 14 15 16 17 18 19 20
40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21
NC A7 A6 A5 A4 A3 A2 A1 A0 -CE VSS -OE D0 D8 D1 D9 D2 D10 D3 D11
A8 A9
A10 A11 A12 A13 A14 A15 A16
BHE
VSS
D15
D7
D14
D6
D13
D5
D12
D4
VCC
1 2 3 4 5 6 7 8 9
10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 49 48 47 46 45 44 43 42 41
KO7 KO8 KO9 KO10 KO11 KO12 KO13 KO14 KO15 KO16 KO17 KO18 KO20 KI0 KI1 KI2 KI3 KI4 KI5 KI6 KI7 -MI -RESET REFH
DIN8
DIN7
DIN6
DIN5
DIN4
DIN3
DIN2
DIN1
DIN0
KO0
KO1
KO2
KO3
KO4
KO5
KO6
ADR17
ADR18
ADR19
-OE
-CE
VDD
COSO
COSI
GND
TEST1
TEST2
REFL
AGND
LOUT
ROUT
AVDD
DIN9
DIN10 DIN11 DIN12 DIN13 DIN14 DIN15
ADR0 ADR1 ADR2 ADR3 ADR4 ADR5 ADR6 ADR7 ADR8 ADR9
ADR10 ADR11 ADR12 ADR13 ADR14 ADR15 ADR16
LSI1: MSM6626-01
LSI2: MN232000CUQ
