16
Vorschubrollen wechseln
Um eine optimale Förderung der Drahtelektrode zu gewährlei-
sten müssen die Vorschubrollen dem zu verschweißenden
Drahtdurchmesser sowie der Drahtlegierung angepaßt sein.
- Netzschalter in Stellung „O“
- Drahtspulenabdeckung (DS III) bzw. linkes Seitenteil der
Stromquelle TotalArc² 3000 öffnen
- Spannvorrichtungen und nach vorne schwenken
- Druckhebel und nach oben klappen
- Steckachsen - herausziehen
- Vorschubrollen - entfernen
- Neue Vorschubrollen einlegen
Hinweis! Vorschubrollen so einlegen, daß die Bezeichnung für
den Drahtdurchmesser lesbar ist.
- Steckachsen - wieder einschieben - Verdrehsicherung
der Steckachse muß einrasten
- Druckhebel und nach unten klappen
- Spannvorrichtungen und in senkrechte Position schwen-
ken
- Mittels Spannmuttern und Anpreßdruck einstellen
- Drahtspulenabdeckung bzw. Seitenteil schließen

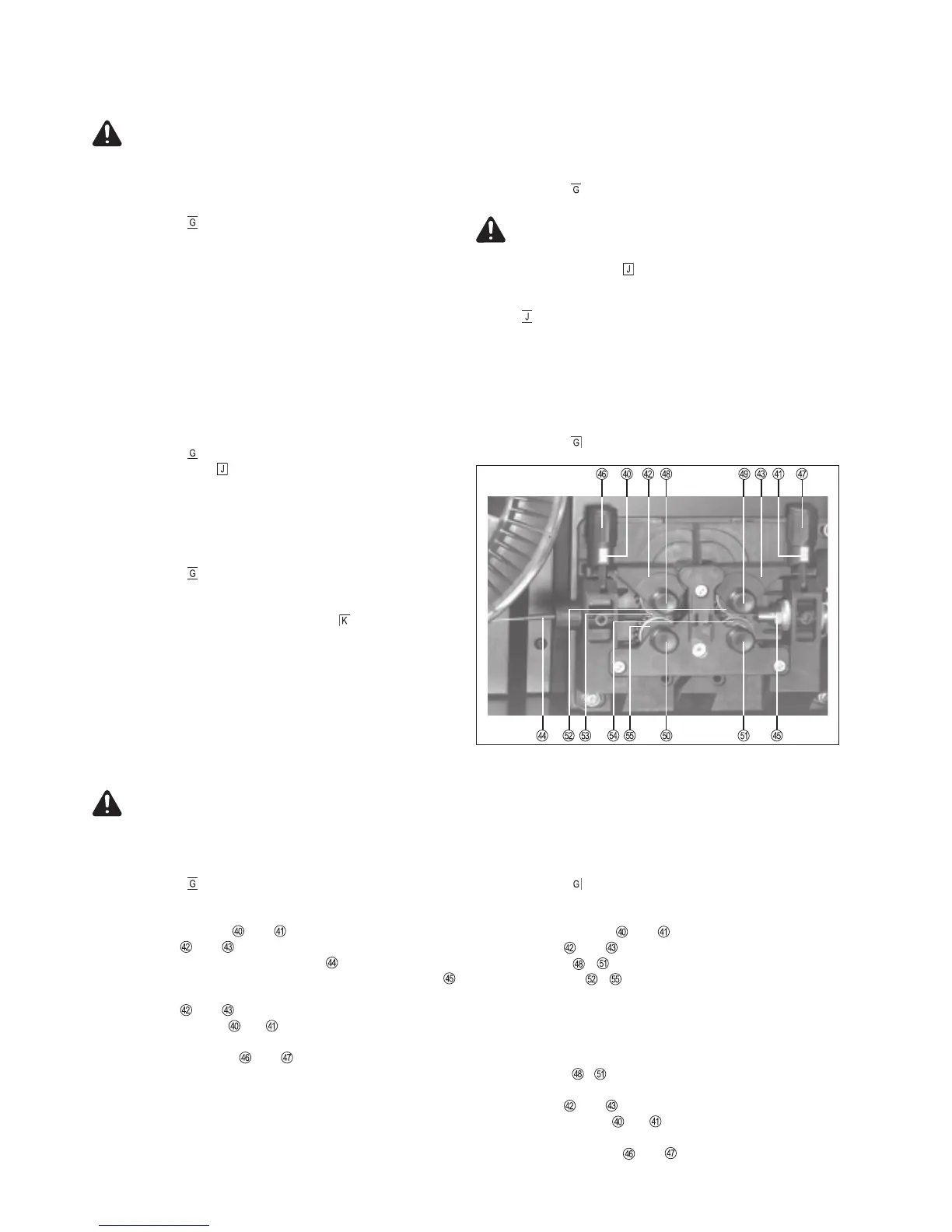

Abb.8 4-Rollenantrieb
Achtung! Der Wasserdurchfluß muß im Betrieb in regel-
mäßigen Abständen kontrolliert werden - ein einwand-
freier Rückfluß muß ersichtlich sein.
Kommt bei laufender Kühlmittelpumpe kein Wasserumlauf zu-
stande, ist der Wasservorlauf zu entlüften:
- Netzschalter
in Stellung „I“ - Kühlmittelpumpe läuft
- Sicherungsring am Steckanschluß Wasservorlauf (schwarz/
blau) zurückziehen und Schlauch Wasservorlauf abstecken
- Dichtkegel im Zentrum des Steckanschlusses Wasservor-
lauf mittels Holz- oder Kunststoffstift vorsichtig hineindrük-
ken und wieder loslassen, wenn Wasser austritt
- Schlauch Wasservorlauf wieder einstecken
- Wasseranschlüsse außen auf Dichtheit prüfen
- Vorgang so oft wiederholen, bis ein einwandfreier Rückfluß
ersichtlich ist
Schutzgasmenge einstellen
- Netzstecker einstecken
- Netzschalter in Stellung "I" schalten
- Taster Gasprüfen drücken
- Stellschraube an der Unterseite des Druckminderers dre-
hen, bis das Manometer die gewünschte Menge anzeigt
Drahtspule einsetzen
- Netzschalter in Stellung „O“
- Drahtspulenabdeckung (DS III) bzw. linkes Seitenteil der
Stromquelle TotalArc² 3000 öffnen
- Drahtspule auf Drahtspulenaufnahme seitenrichtig auf-
setzen
- Arretierbolzen in vorgesehene Öffnung am Spulenkörper
einrasten
- Bremswirkung mittels Spannschraube einstellen
- Drahtspulenabdeckung bzw. Seitenteil schließen
Hinweis! Bremse so einstellen, daß die Drahtspule nach
Schweißende nicht nachläuft - Spannschraube jedoch wegen
möglicher Überlastung des Motors nicht übermäßig festziehen.
Achtung! Fester Sitz der Drahtspule auf der Drahtspu-
lenaufnahme ist sicherzustellen.
Drahtelektrode einlaufen lassen
- Netzschalter in Stellung „O“
- Drahtspulenabdeckung (DS III) bzw. linkes Seitenteil der
Stromquelle TotalArc² 3000 öffnen
- Spannvorrichtungen und nach vorne schwenken
- Druckhebel und nach oben klappen
- Drahtelektrode über das Einlaufrohr des 4-Rollenantrie-
bes etwa 5 cm in das Einlaufrohr des Schweißbrenners
schieben
- Druckhebel und nach unten klappen
- Spannvorrichtungen und in senkrechte Position schwen-
ken
- Mittels Spannmuttern und Anpreßdruck einstellen
Hinweis! Anpreßdruck so einstellen, daß die Drahtelektrode
nicht deformiert wird, jedoch ein einwandfreier Drahttransport
gewährleistet ist.
- Brennerschlauchpaket möglichst geradlinig auslegen
- Gasdüse am Schweißbrenner abziehen
- Kontaktrohr abschrauben
- Netzstecker einstecken
- Netzschalter
in Stellung "I" schalten
Achtung! Während des Drahteinfädelns Schweißbren-
ner vom Körper weg halten.
- Taster Drahteinfädeln drücken bis die Drahtelektrode aus
dem Brenner herausragt
- Einfädel-Vorgang durch Loslassen des Tasters Drahteinfä-
deln beenden
Hinweis! Nach Loslassen des Brennertasters soll die Drahts-
pule nicht nachlaufen. Gegebenenfalls Bremse nachjustieren.
- Kontaktrohr einschrauben
- Gasdüse aufsetzen
- Drahtspulenabdeckung bzw. Seitenteil schließen
- Netzschalter in Stellung „O“ schalten
