Cattani AC45 - Betrieb; Montage; Technische Eigenschaften

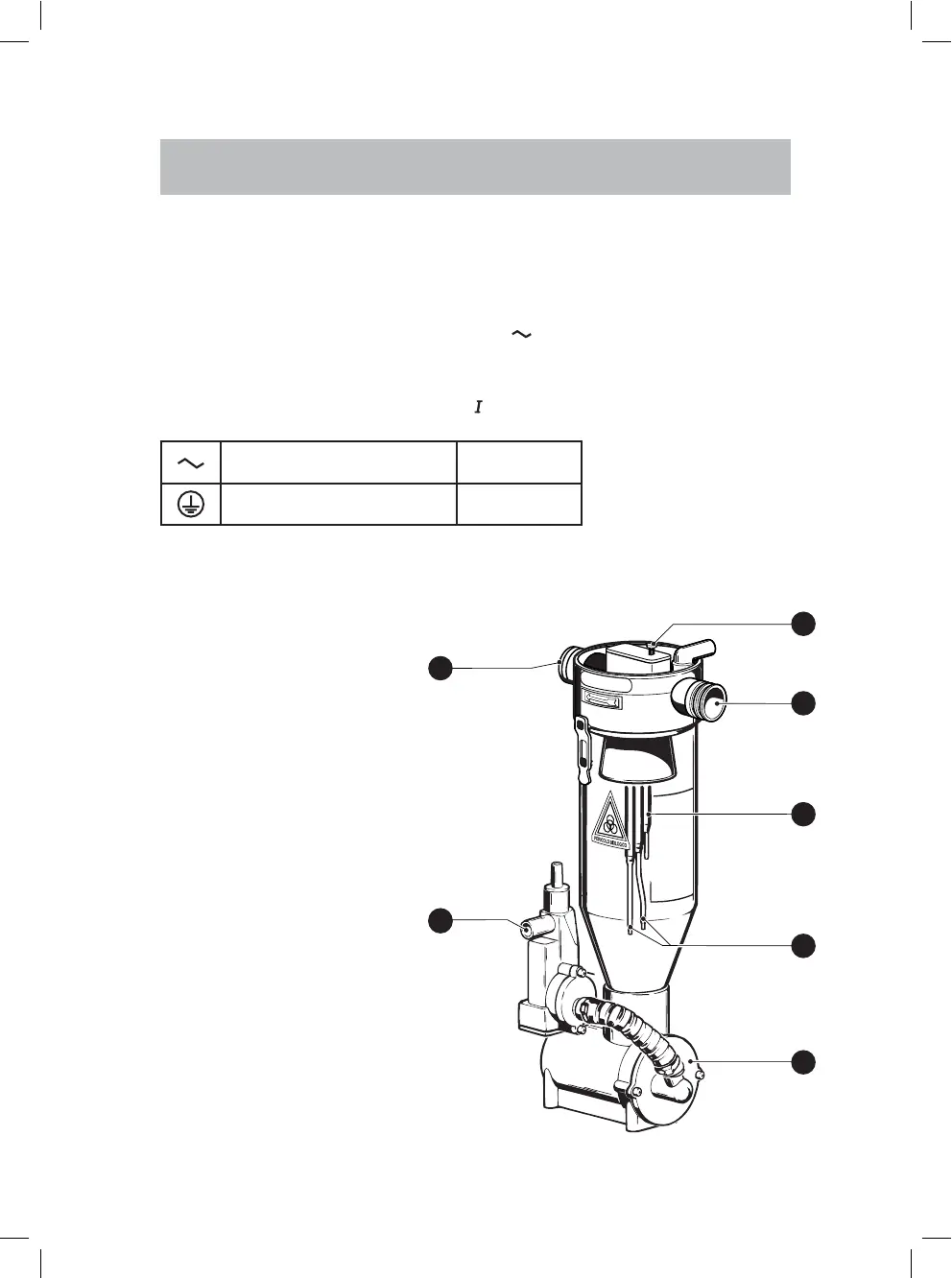

Abb. 1
2
F
A
H
C
D
E
B
14
Technische Eigenschaften
Nennspannung 24 V AC
Frequenz 50/60 Hz
Leistung 15 W
Schmelzsicherung T 2,5 A
Schutzklasse
Wechselstrom IEC 417-5032
Schutzerdung IEC 417-5019
Montage (Abb. 1)
Die Montage erfolgt im Inneren des Behandlungsstuhls oder
in einem Bodengehäuse nahe dem Behandlungsstuhl
(020996 und 020998).
Im ersten Fall finden Sie die
Anweisungen über den Gebrauch
und die Wartung des Mini-Separators
im Benutzerhandbuch des Behandlungsstuhls. Für die
Montage des Gehäuse befolgen Sie die Anweisungen
des Benutzerhandbuchs "Gehäuse für Maxi-Kanister-
Mini-Separator".
Betrieb (Abb. 1)
Die abgesaugte Flüssigkeit wird durch einen 0,8 mm
Filter gefiltert und mit einem leichten Gefälle zum
Mini-Abscheider (Abb. 1, Det. A) geführt.
(Durch ein leichtes Gefälle am Eingang
ist der sichere Betrieb gewährleistet).
Die Luft tritt aus dem Auslass (B) und
sobald der Flüssigkeitsstand die beiden längeren
Sonden erreicht (C), befördert die Dränungs-
pumpe (D) die Flüssigkeit zum Ausfluss (E).
