Cattani AC45 - Caratteristiche Tecniche; Montaggio; Funzionamento

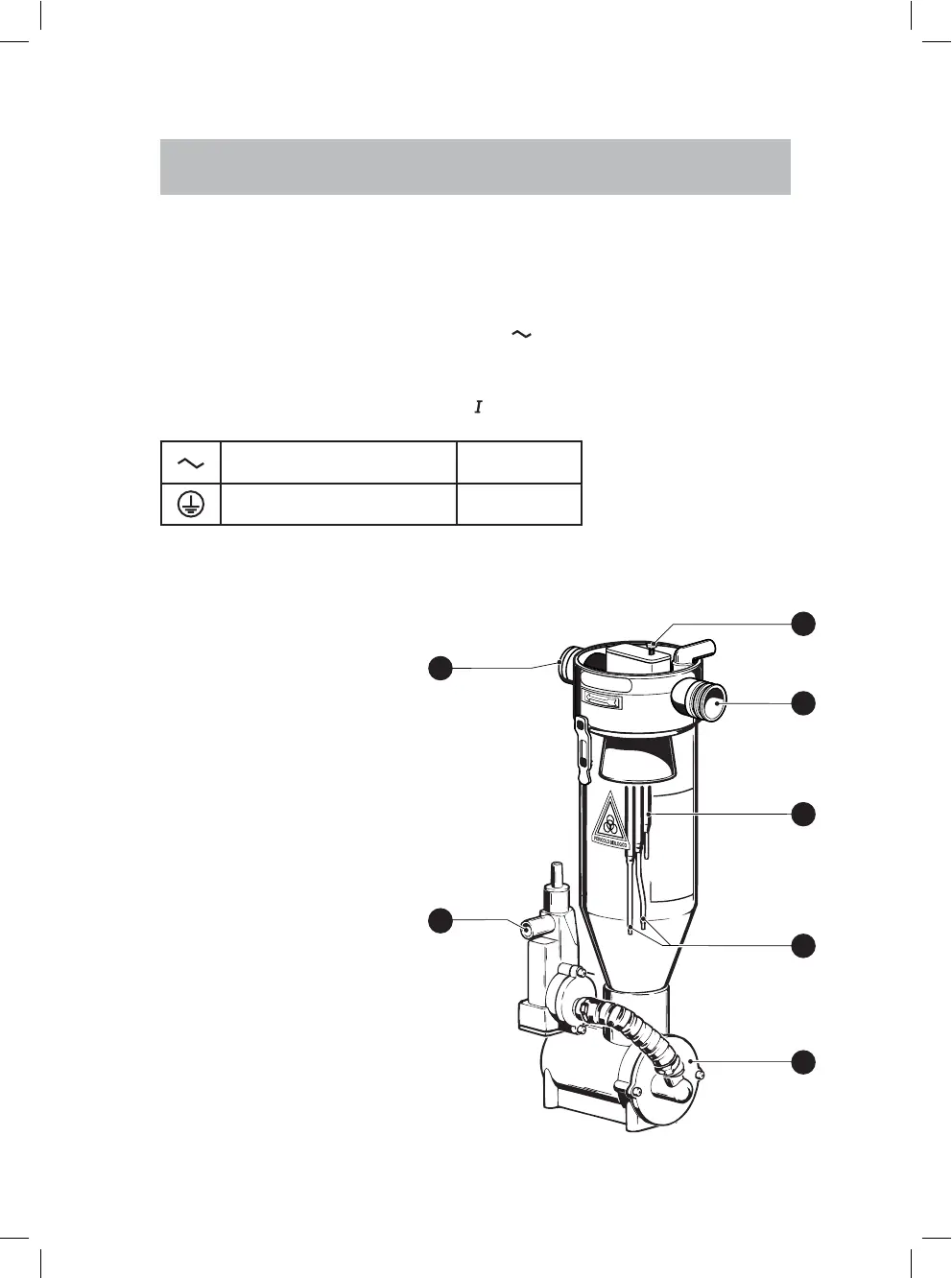

Figura 1
2
F
A
H
C
D
E
B
2
Caratteristiche tecniche
Tensione nominale 24 V AC
Frequenza 50/60 Hz
Potenza 15 W
Fusibile T 2,5 A
Protezione Classe
Corrente alternata IEC 417-5032
Terra di protezione IEC 417-5019
Montaggio (fig. 1)
Il montaggio è previsto all’interno del riunito, o in un mobile
a terra vicino al riunito (020996 e 020998). Nel primo
caso le istruzioni per l'uso e la manutenzione del
Mini-Separatore saranno comprese
nel manuale dello stesso riunito.
Per il montaggio del mobile vaso,
contenente il Mini-Separatore, seguire le istruzioni
del manuale "Mobile vaso".
Funzionamento (fig. 1)
Il fluido aspirato deve essere filtrato (passaggio 0,8 mm) e
convogliato al Mini-Separatore (fig. 1 part.
A ) con una
lieve pendenza, che faciliterà il buon funzionamento.
L’aria esce dal passaggio
(B) mentre il liquido si
deposita sul fondo del vaso. Quando
il livello del liquido ha raggiunto le
due sonde più lunghe
(C) , la pompa
di drenaggio
(D) convoglia il liquido
in scarico, uscita
(E) .
