BRANCHEMENTS

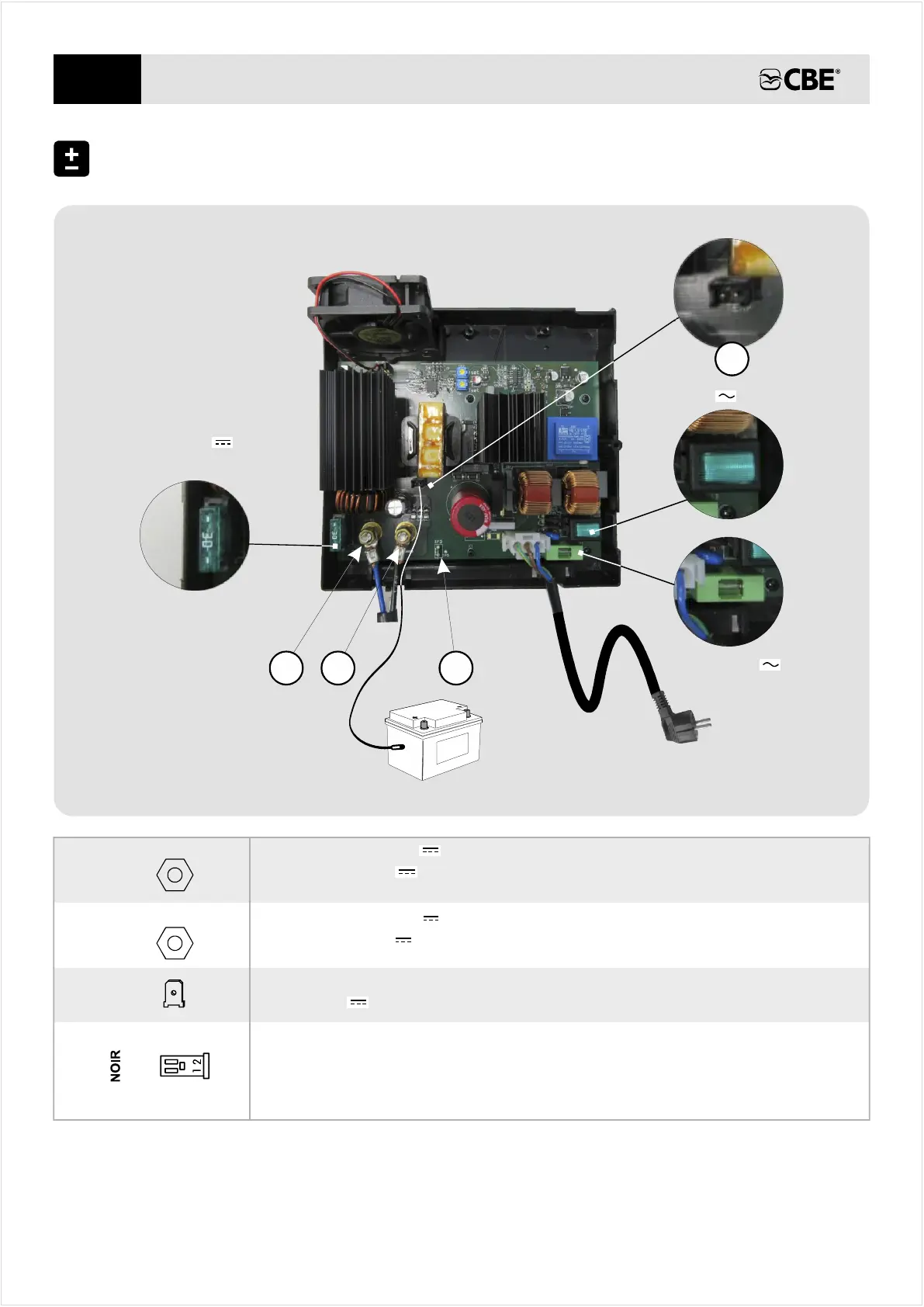

Les données techniques sont également reportées sur l'étiquette interne du couvercle
12
FR
230V On/Off 
Fuse 230V
F2 - T A3.15
Capteur de température
mod."CTCB" à fixer sur
la batterie
Branchement capteur
de température de
“CTCB”la batterie
L=3mt
1 32
4
F1 - 30A
Fuse 12V 
BRANCHEMENT 12V
Alimentation 12V+
1)
4)
+12V
BRANCHEMENT 12V
Alimentation - 12V
2)
-12V
SIGNAL
Sortie +12V (S) signal présence résau (à brancher aux d'éventuels appareils CBE)
3)
Capteur de température (mod."CTCB") et à un endroit où à fixer à proximité de la batterie
il ne risque pas d'être influencé par d'autres sources de chaleur.
Si celui-ci est raccordé, il modifie les valeurs de tension de charge en fonction de la
température relevée.
BRANCHEMENT CAPTEUR DE TEMPÉRATURE DE LA BATTERIE
