I dati tecnici sono riportati anche sull’etichetta interna al coperchio

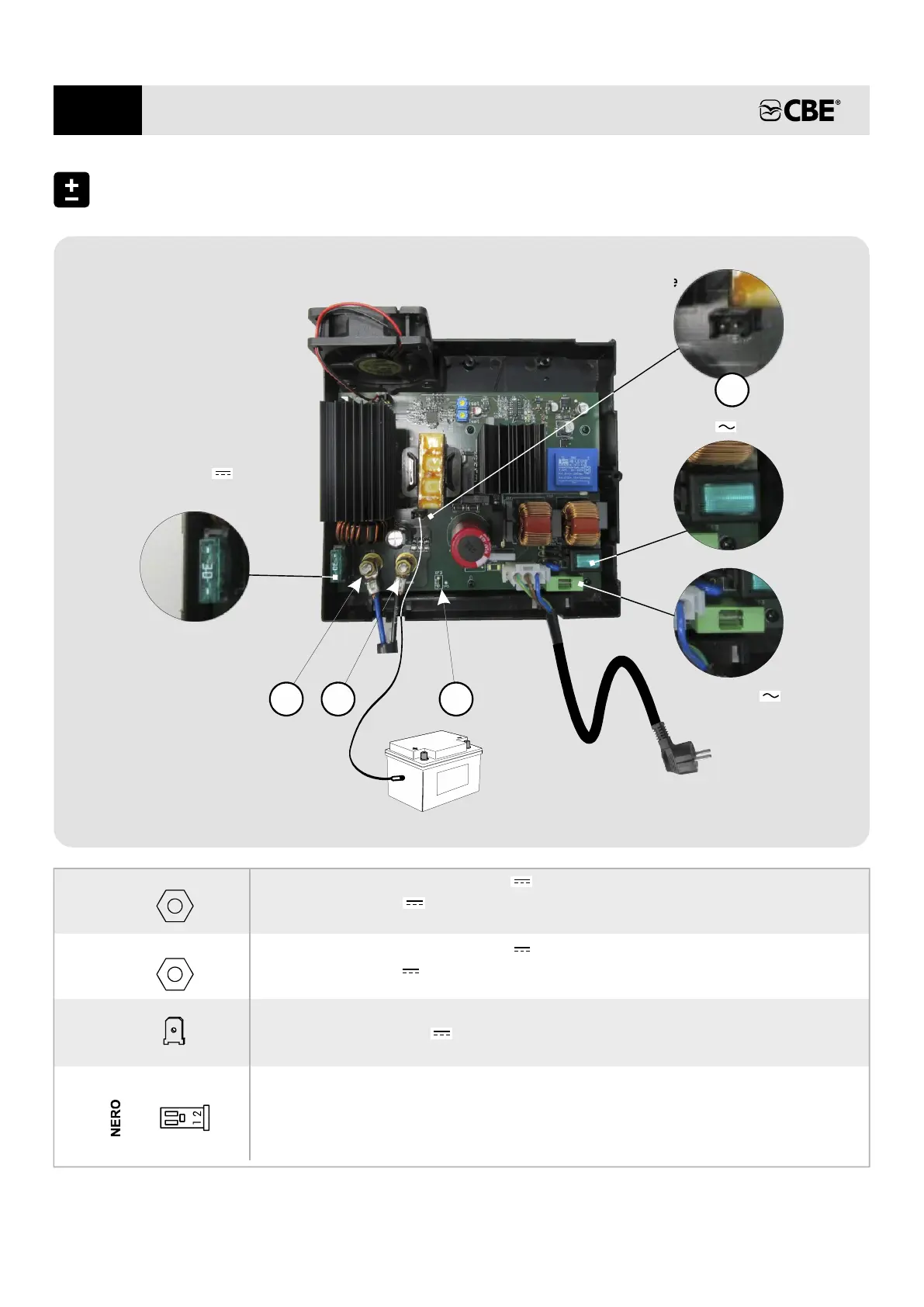

COLLEGAMENTI
230V On/Off 
Fuse 230V
F2 - T A3.15
Sensore temperatura
mod."CTCB" da
posizionare sulla batteria
F1 - 30A
Fuse 12V 
Connettore
collegamento sensore
temperatura “CTCB”
L=3mt
1 32
4
COLLEGAMENTO BATTERIA 12V
Alimentazione 12V+
1)
4)
Sensore di temperatura da della batteria e dove (mod."CTCB") posizionare in prossimità
non possa essere influenzato da altre fonti di calore.
Se collegato, modifica i valori di tensione di carica in funzione della temperatura rilevata.
COLLEGAMENTO SENSORE TEMPERATURA BATTERIA
+12V
COLLEGAMENTO BATTERIA 12V
Alimentazione -12V
2)
-12V
SEGNALE
Segnale rete «S» ( ) d +12V ( a collegare ad eventuali apparecchiature
CBE)
3)
