CBE Concorde PC770-SK - Page 9

D
DEUTSCH
D
9

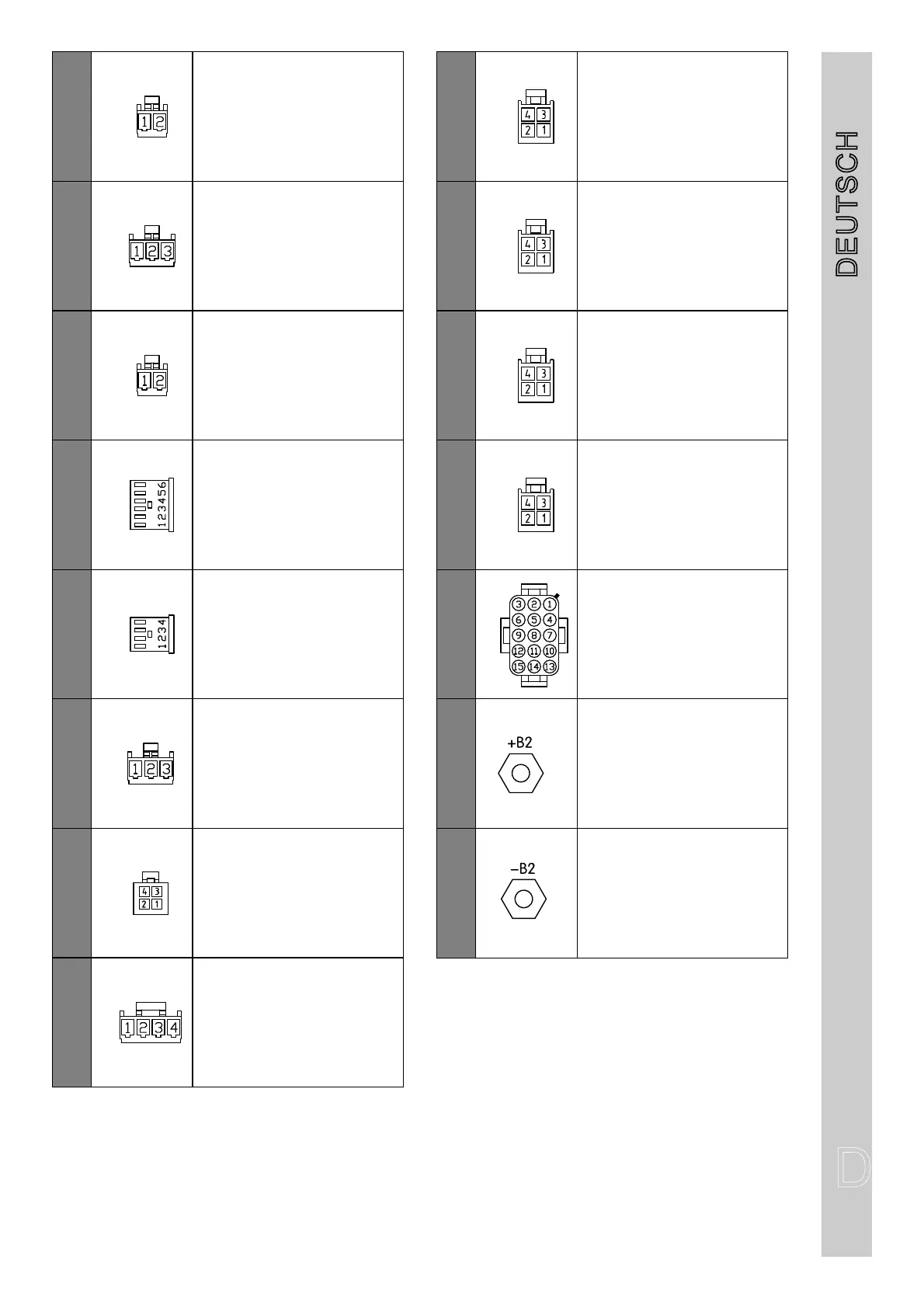

1-2)potentialfrei
KontaktBedienung
Wechselrichter 300W“ ”
WECHSELRICHTER
WEISS
30
BEDIENUNG
MOTORHEIZUNG
WEISS
31
1)Masse
2)- TasterMotorheizung
3)+LED Taster
Motorheizung
OUTD+
ROT
32
1-2)+simulierte Ausgang
D+Lichtmaschine
KONTROLL PANEL
SCHWARZ
33
Zum Anschlussam6-
poligenSteckervom
“KontrollPanel”.
Zum AnschlussanFäkal-
Tankssonde(elektronische
Sonde)
FÄKAL-TANKSSONDE
SCHWARZ
38
AW-TANKSSONDE
39
Zum Anschlussam
Abwassertanksonde
(elektronischeSonde).
ZUSATZ-TANKSSONDE
40
Zum AnschlussamZusatz-
Tankssonde(elektronische
Sonde)
BUS-ANSCHLUSS
SCHWARZ
34
AnschlussBus-Module
SIGNAL
ROT
35
1)+OUT D+24V
2)+B1
3)+SignaleingangNetz.
SOLARREGLER
WEISS
36
1)N.C.
2)+SignalSolarregler
3)N.C.
4)N.C.
BEDIENUNGEN
WEISS
37
1) Tastergesch.Licht2
2) TasterBedieung
Wechelrichter
3) Tastergesch.Licht1
4)Masse
GRÜN
ROT
FW-TANKSSONDE
41
Zum Anschlussam
Frischwassertanksonde
(elektronischeSonde).
WEISS
Massezum Anschlussan
denNegativenvonden
Verbrauchern
MASSE
WEISS
42
VERBRAUCHERBATTERIE
43
Zum AnschlussamPluspol
vonder
Verbraucherbatterie.
MASSE
44
Zum Anschlussam
Minuspolvom
Aufbaubatterie(B2)oder
amChassis.
