NANOPW - NANOPB
Lecteur Proximité Wiegand 125 Khz
MANUEL D’INSTALLATION
Mise sous tension
- Voyant vert pendant 1 seconde
- Voyant rouge pendant 1 seconde
- Voyant bleu pendant 1 seconde Avec bip
Fonctionnement
- Activation Buzzer par niveau 0 V
- Activation voyants par niveau 0 V
1
ON
OFF
2
Raccordement
Rouge Alimentation 12 V DC
Noir 0 V
Bleu Clock
Vert Data 0
Blanc Data 1
Marron Buzzer
Jaune Voyant vert
Orange Voyant rouge
Voyant vert Voyant rouge Etat
OFF OFF éteint
OFF ON rouge
ON OFF vert
ON ON bleu

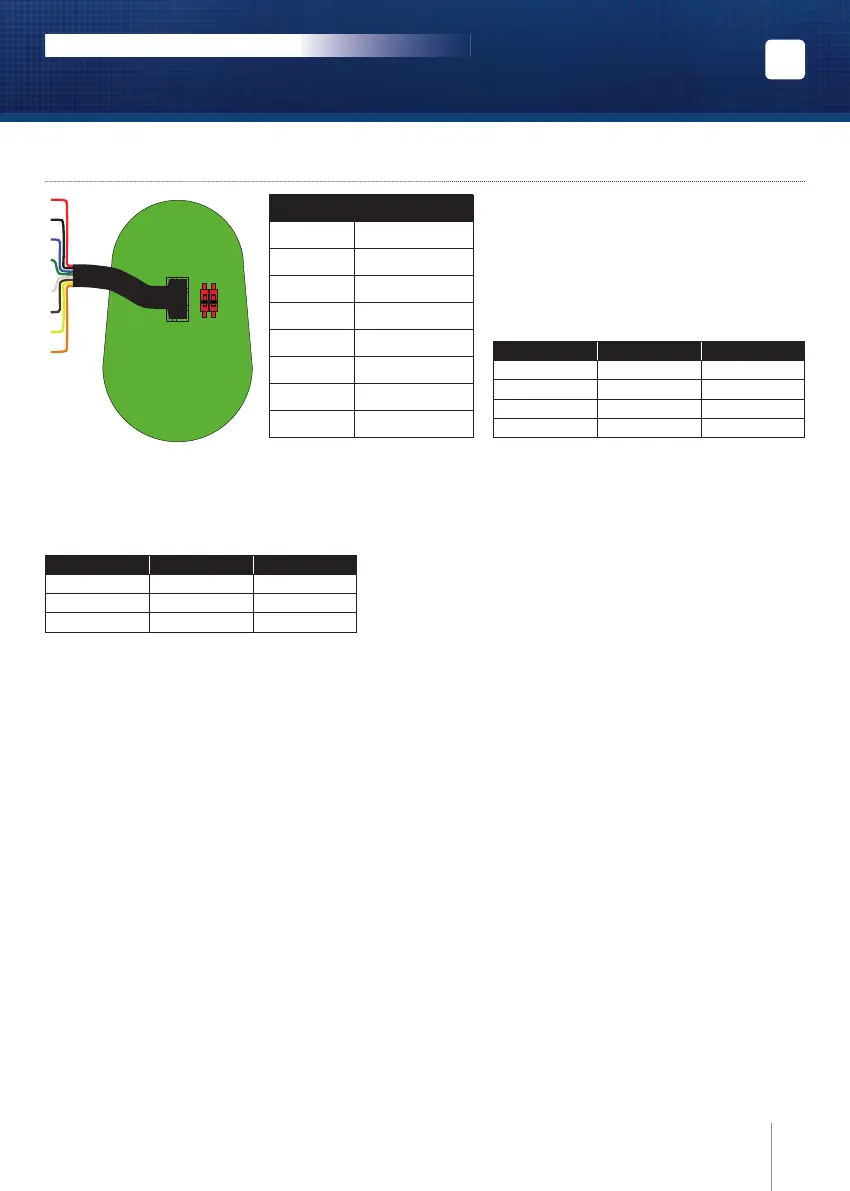

5] SCHÉMA DE CÂBLAGE
Présentation badge
- Badge lu : voyant orange et bip pendant 0,15 seconde puis retour suivant état activation en cours.
- Badge non lu : pas d’effet.
Buzzer activé ou non une fois le badge lu :
Par défaut le buzzer est activé en mode standard.
Pour supprimer le buzzer :
- Débrancher le fi l rouge du NANO
- Connecter le fi l marron avec le fi l noir
- Rebrancher le fi l rouge du NANO
- Dès que le buzzer émet un bip continu, déconnecter le fi l marron du fi l noir
Maintenant le buzzer n’est pas activé une fois le badge lu.
Le fi l marron peut être raccordé à la sortie de commande de la centrale et être activé ou non.
Pour activer le buzzer :
- Débrancher le fi l rouge du NANO
- Connecter le fi l marron avec le fi l noir
- Rebrancher le fi l rouge du NANO
- Dès que le buzzer émet un bip continu, déconnecter le fi l marron du fi l noir
Maintenant le buzzer est activé une fois le badge lu.
Le fi l marron peut être raccordé à la sortie de commande de la centrale et être activé ou non.
Formats de sortie Wiegand
DIP1 DIP2 BITS
OFF OFF 26
ON OFF 30
OFF ON 44
