CDVI NANOPB - Page 9

9
cdvi.com
cdvigroup.com
NANOPW - NANOPB
Wiegand 125 Khz proximity reader
Wiegand 26/30/44 bits.
Connexion directe à la centrale ou via
le contrôleur de porte (INTBUSW).
Electronique résinée.
Signalisation lumineuse et sonore.
3 m de câble.
Disponible en version : blanc ou noir.
L x l x P : 70 x 43 x 23 mm.
Technologie : 125 Khz.
Protocole : EM4100 (Marin).
Alimentation : 12 V DC.
Consommation : 100 mA.

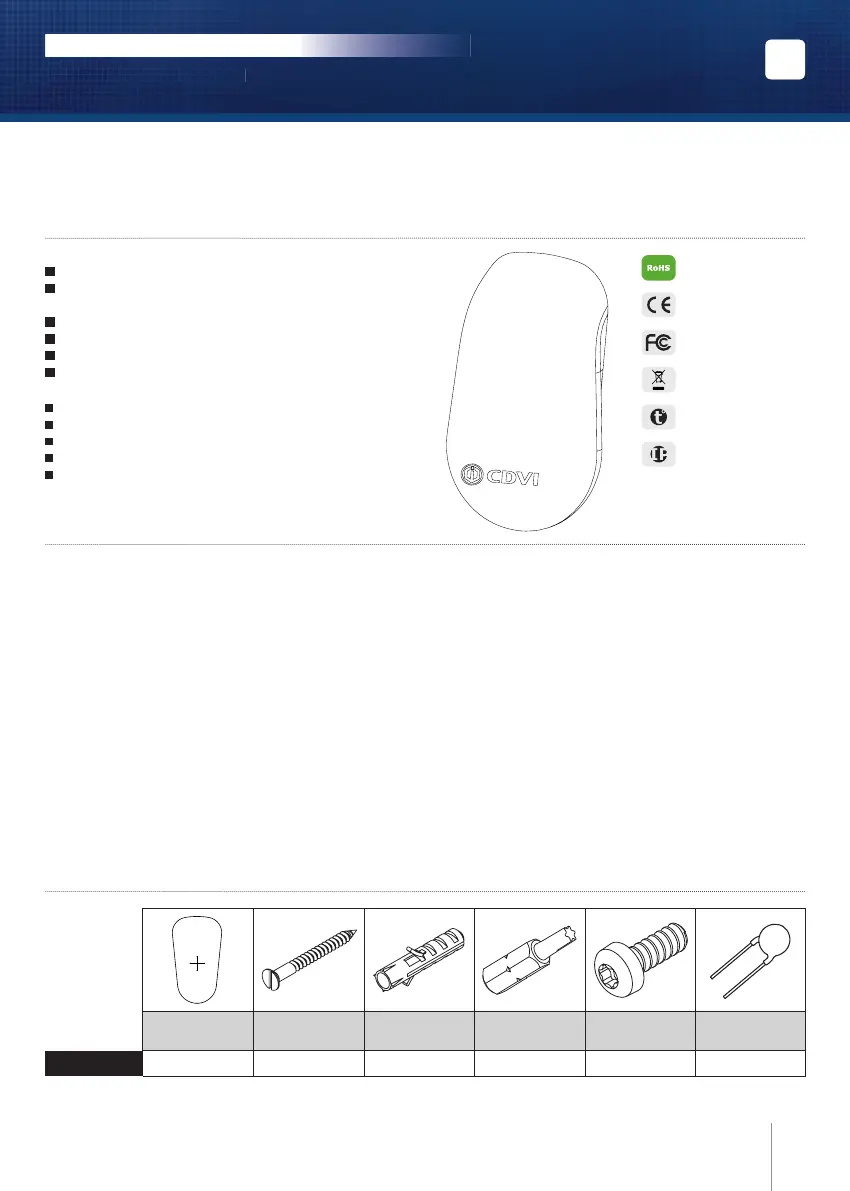

1] PRÉSENTATION PRODUIT
3] ÉLEMENTS FOURNIS
Joint
d’étanchéité
Vis TF
3x30
Cheville
plastique
S5
Embout
tournevis
TORX
®
Vis TORX
®
3x8
Varistance
NANOPW(PB)
1 2 2 1 1 1
Certifi cation CE
Certifi cation FCC CFR 47
part 15 compliance
DEEE
IP53
-25°C à +70°C
Merci pour l’achat de ce produit et pour la confi ance que vous accordez
à notre entreprise.
2] RAPPELS ET RECOMMANDATIONS
Recommandations
d’installation
Pour sécuriser l’installation,
n’oubliez pas de placer
la varistance sur le système
de verrouillage en parallèle
au niveau de l’alimentation.
Pour un éclairage optimal,
attention de ne pas plier
le câble à l’intérieur du produit.
Ne pas installer de lecteurs en
entrée/sortie à moins de 20 cm
l’un de l’autre.
Câble préconisés
Câble 4 paires 6/10
ème
(AWG 24).
Alimentations préconisées
ARD12 et BS60 (lorsque le lecteur
n’est alimenté ni par la centrale,
ni par le contrôleur de porte,
INTBUSW). Nos alimentations
sont conformes aux exigences de
la norme EN60950-1 : 2006/A11 :
2009 et sont conçues pour être
limitées en puissance.
Environnement
Si vous installez ces lecteurs
dans un environnement marin/
salin,il est préconisé de passer
du vernis en bombe sur les contacts
après câblage afi n de prévenir
le risque d’oxydation.
Ce produit est livré
avec une varistance.
Celle-ci doit être montée directement
sur les bornes de la gâche
(ventouse, moteur,…) commandée
par l’équipement. Si l’appareil
fonctionne avec plusieurs gâches,
chacune doit être équipée
de varistance. La varistance limite
les surtensions provoquées par
le bobinage de la gâche – effet
de self. Dans le cas où la ventouse
utilisée est du type “Shear Lock”,
celle-ci doit être alimentée par
une alimentation indépendante
du NANOPW ou NANOPB.
NANOPW - NANOPB
Wiegand 125 Khz proximity reader
FR
NANOPW - NANOPB
Lecteur Proximité Wiegand 125 Khz
MANUEL D’INSTALLATION
