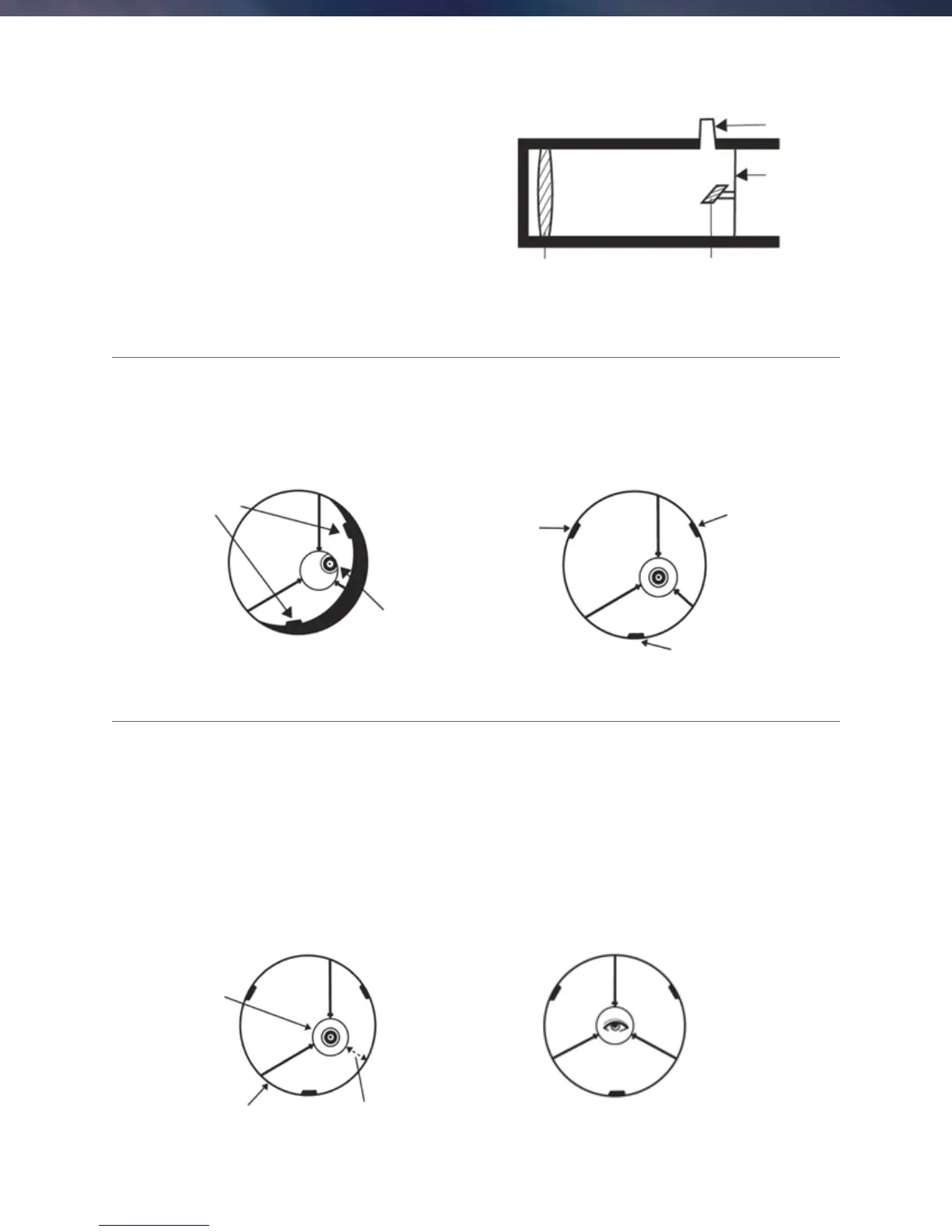

La collimation est un processus aisé qui s’effectue comme suit :
Retirez le capuchon de lentille qui couvre l’avant du télescope et
regardez dans le tube optique. Vous verrez en bas de ce dernier
le miroir primaire, tenu en place par trois clips positionnés à 120°
les uns des autres, et en haut, le petit miroir secondaire ovale
tenu par un support et orienté à 45° en direction du foyer situé
sur le bord extérieur de la paroi du tube.
Le miroir secondaire s’aligne en ajustant les trois plus petites vis
entourant l’écrou central. Le miroir primaire se règle en ajustant les
trois vis situées à l’arrière du télescope. Les trois vis de verrouillage
servent à maintenir le miroir en place après la collimation.
Miroir primaire
Miroir secondaire
Support pour le
miroir secondaire
Foyer
ALIGNER LE MIROIR SECONDAIRE
Pointez le télescope vers un mur éclairé et regardez dans le foyer sans oculaire installé. Il peut être nécessaire d’imprimer quelques tours à la
molette de mise au point jusqu’à ce que l’image réfléchie dans le foyer soit hors de votre champ de vision. Maintenez votre œil en position
derrière et au centre du tube du foyer. Repérez les trois clips maintenant le miroir primaire en place. Si vous ne pouvez pas les voir, cela
veut dire que vous devrez ajuster les trois boulons situés sur le dessus du support du miroir primaire, en utilisant soit une clé Allen ou un
tournevis cruciforme. Vous devrez les serrer et les desserrer tour à tour pour maintenir la tension. Arrêtez le réglage lorsque vous voyez les
trois clips du miroir. Assurez-vous que les trois petites vis d’alignement soient bien serrées pour maintenir le miroir secondaire en place.
Clip du miroir primaire
Ignorez l’image réfléchie
pour le moment.
Clip du miroir primaire
Clip du miroir primaire
Clip du miroir primaire
ALIGNER LE MIROIR PRIMAIRE
Vous trouverez 3 grands boulons et 3 petites vis à l’arrière du télescope. Les grands boulons sont les vis de réglage et les petites vis les vis de
verrouillage. Desserrez les boulons de quelques tours. Déplacez maintenant votre main par le devant de votre télescope, en tenant votre œil
sur le foyer. Vous verrez l’image réfléchie de votre main. Le but de cette étape est de repérer dans quel sens le miroir primaire est penché. Vous
faites cela en vous arrêtant au point où l’image reflétée du miroir secondaire est la plus proche de la bordure du miroir primaire.
Lorsque vous atteignez ce point, arrêtez-vous et maintenez votre main en place tout en regardant vers l’arrière de votre télescope - voyez-vous
une vis de réglage? Si vous voyez cette vis, desserrez-la de quelques tours (faites-la tourner vers la gauche) pour éloigner le miroir de ce point.
Si vous ne voyez pas de vis, alors serrez la vis de réglage présente à l’opposé. Cela alignera graduellement le miroir. (Il est plus facile de vous
faire aider d’un ami pour vous aider a effectuer la collimation du miroir primaire. Demandez à votre partenaire d’ajuster les vis de réglage selon
vos instructions pendant que vous regardez dans le foyer).
À la nuit tombée, sortez avec le télescope, et pointez-le vers l’étoile Polaire, l’étoile du Nord. Installez un oculaire dans le foyer et rendez l’image
floue. Vous verrez la même image, mais illuminée par la lumière des étoiles. Si nécessaire, répétez le processus de collimation en gardant l’étoile
centrée pendant que vous réglez le miroir.
Miroir secondaire
Miroir primaire
Arrêtez ici et gardez la
main en position
Chaque miroir aligné avec
l'œil en face du foyer
FRANÇAIS I 31
